GeomViewController クラス

GeomViewController クラス
ここでは、 GeomViewController クラスのコマンドを紹介します。
. [詳解]

公開スロット

void Fit ()
 画面サイズに対してモデルの表示サイズをフィットさせます（全体表示）。

void Hiddenline ()
 陰線表示にします。 [詳解]

void HideAllElement ()
 すべての要素を非表示にします。

void HideSelectElement ()
 選択アイテムの要素または、選択要素を非表示にします。

void Iso ()
 等角投影の表示に回転します。

void Pan (double deltax, double deltay)
 画面の表示位置を動かします。 [詳解]

void Roll (double degree)
 画面の正面方向を固定した状態で、視点を回転します。 [詳解]

void Rotate (double degree_x, double degree_y)
 指定された角度分だけ、視点を回転します。 [詳解]

void SelectAtBoxDlg (double min_x, double min_y, double min_z, double max_x, double max_y, double max_z, bool vis_item=true, int filter=0)
 2つの点から矩形または直方体の範囲を指定して、その範囲に含まれる対象を選択します。 [詳解]

void SelectAtCircleDlg (double center_x, double center_y, double center_z, double center_axis_x, double center_axis_y, double center_axis_z, double x_axis_x, double x_axis_y, double x_axis_z, double outer, double inner, double start, double end, bool is_height, double top, double bottom, bool vis_item=true, int filter=0)
 円形（または、扇型、円筒）の範囲を指定して、その範囲に含まれる対象を選択します。 [詳解]

void SelectAtCoordinateDlg (double x, double y, double z, bool vis_item=true, int filter=0)
 座標を指定して、その位置に存在する対象を選択します。 [詳解]

void SelectByCirclePixelPos (int x1, int y1, int x2, int y2, int type)
 ピクセル座標系を使って、円形選択します。 [詳解]

void SelectByCircleWorldPos (double x1, double y1, double z1, double x2, double y2, double z2, int type)
 ワールド座標系の球をピクセル座標系に投影することによって得られた円を用いて、範囲選択をします。 [詳解]

void SelectByPolylinePixelPos (const String array &pos, int type)
 ピクセル座標系を使って、多角形選択します。 [詳解]

void SelectByPolylineWorldPos (const String array &pos, int type)
 ワールド座標系の多面体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。 [詳解]

void SelectByRectanglePixelPos (int x1, int y1, int x2, int y2, int type)
 ピクセル座標系を使って、矩形選択します。 [詳解]

void SelectByRectangleWorldPos (double x1, double y1, double z1, double x2, double y2, double z2, int type)
 ワールド座標系の直方体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。 [詳解]

void SelectPixelPos (int x, int y, int type)
 ピクセル座標系を使って、座標指定で選択します。 [詳解]

void SelectWorldPos (double x, double y, double z, int type)
 ワールド座標系の座標値をピクセル座標系に投影した際の座標値を用いて、座標指定で選択します。 [詳解]

void SetCamera (double pos_x, double pos_y, double pos_z, double tar_x, double tar_y, double tar_z, double up_x, double up_y, double up_z, double width, double height)
 カメラ位置を指定します。 [詳解]

void SetDisplayTarget (Variant var)
 表示対象を指定します。 [詳解]

void SetExtendedSelection (bool status)
 サーフェス選択を指定します。 [詳解]

void SetSelectionFilter (Variant var)
 選択フィルタを指定します。 [詳解]

void SetSelectionType (Variant var)
 選択タイプを指定します。 [詳解]

void SetSightThrough (bool status)
 透視選択を指定します。 [詳解]

void SetViewWindowSize (int width, int height)
 アクティブウィンドウのサイズを指定します。 [詳解]

void Shaded ()
 シェーディング表示にします。 [詳解]

void ShowAllElement ()
 すべての要素を表示します。

void ShowOnlySelectElement ()
 選択アイテムの要素または、選択要素のみ表示をします。

void Wireframe ()
 ワイヤフレーム表示にします。 [詳解]

void Xy ()
 XY面で表示します。

void Xz ()
 XZ面で表示します。

void Yx ()
 YX面で表示します。

void Yz ()
 YZ面で表示します。

void Zoom (double zoomfactor)
 画面表示を拡大・縮小します。 [詳解]

void Zx ()
 ZX面で表示します。

void Zy ()
 ZY面で表示します。


詳解

GeomViewController クラス
ここでは、 GeomViewController クラスのコマンドを紹介します。
.

GeomViewController クラスには次の操作に対応したコマンドが含まれます。

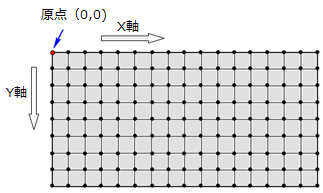

一部のコマンドの説明として、次の座標系が用いられています。

関数詳解

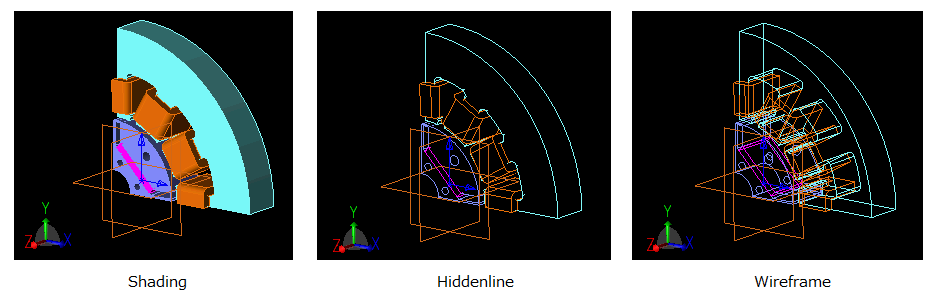

void GeomViewController::Hiddenline ( )
slot

陰線表示にします。

void GeomViewController::Pan ( double  deltax,
double  deltay
)
slot

画面の表示位置を動かします。

引数
deltax横移動量
deltay縦移動量
void GeomViewController::Roll ( double  degree)
slot

画面の正面方向を固定した状態で、視点を回転します。

引数
degree角度
void GeomViewController::Rotate ( double  degree_x,
double  degree_y
)
slot

指定された角度分だけ、視点を回転します。

引数
degree_xX角
degree_yY角
void GeomViewController::SelectAtBoxDlg ( double  min_x,
double  min_y,
double  min_z,
double  max_x,
double  max_y,
double  max_z,
bool  vis_item = true,
int  filter = 0
)
slot

2つの点から矩形または直方体の範囲を指定して、その範囲に含まれる対象を選択します。

引数
min_x矩形選択の第1点 X座標
min_y矩形選択の第1点 Y座標
min_z矩形選択の第1点 Z座標
max_x矩形選択の第2点 X座標
max_y矩形選択の第2点 Y座標
max_z矩形選択の第2点 Z座標
vis_item
True=on : 表示された対象のみ選択する
False=off : 表示/非表示にかかわらず、対象を選択する
filter
選択する形状の種類
0 = NO_FILTER：フィルタを使用しない（すべてが選択対象になります） ※ デフォルト
1 = VERTEX：点
2 = EDGE: エッジ、基準線
4 = FACE：面
8 = LUMP：部品
16 = REGION_VERTEX ：領域点
32 = REGION_EDGE：領域エッジ
64 = REGION ：領域
128 = PLANE：基準平面
256 = POINT：基準点

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectAtCircleDlg ( double  center_x,
double  center_y,
double  center_z,
double  center_axis_x,
double  center_axis_y,
double  center_axis_z,
double  x_axis_x,
double  x_axis_y,
double  x_axis_z,
double  outer,
double  inner,
double  start,
double  end,
bool  is_height,
double  top,
double  bottom,
bool  vis_item = true,
int  filter = 0
)
slot

円形（または、扇型、円筒）の範囲を指定して、その範囲に含まれる対象を選択します。

引数
center_x中心点のX座標
center_y中心点のY座標
center_z中心点のZ座標
center_axis_x中心軸のX成分
center_axis_y中心軸のY成分
center_axis_z中心軸のZ成分
x_axis_xX軸のX成分
x_axis_yX軸のY成分
x_axis_zX軸のZ成分
outer半径外側
inner半径内側
start開始角度
end終了角度
is_height
True=on : 高さを指定する
False=off : 高さを指定しない
top上面
bottom下面
vis_item
True=on : 表示された対象のみ選択する
False=off : 表示/非表示にかかわらず、対象を選択する
filter
選択する形状の種類
0 = NO_FILTER：フィルタを使用しない（すべてが選択対象になります） ※ デフォルト
1 = VERTEX：点
2 = EDGE: エッジ、基準線
4 = FACE：面
8 = LUMP：部品
16 = REGION_VERTEX ：領域点
32 = REGION_EDGE：領域エッジ
64 = REGION ：領域
128 = PLANE：基準平面
256 = POINT：基準点

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectAtCoordinateDlg ( double  x,
double  y,
double  z,
bool  vis_item = true,
int  filter = 0
)
slot

座標を指定して、その位置に存在する対象を選択します。

引数
x選択対象のX座標
y選択対象のY座標
z選択対象のZ座標
vis_item
True=on : 表示された対象のみ選択する
False=off : 表示/非表示にかかわらず、対象を選択する
filter
選択する形状の種類
0 = NO_FILTER：フィルタを使用しない（すべてが選択対象になります） ※ デフォルト
1 = VERTEX：点
2 = EDGE: エッジ、基準線
4 = FACE：面
8 = LUMP：部品
16 = REGION_VERTEX ：領域点
32 = REGION_EDGE：領域エッジ
64 = REGION ：領域
128 = PLANE：基準平面
256 = POINT：基準点

filter は、選択対象を形状選択 に設定している場合に有効です。
filter では、定数の和も指定できます（選択する形状の種類を複数有効にできます）。
このコマンドは［座標指定選択］ダイアログを元に作成されていますが、［座標指定選択］ダイアログには filter と同等の機能は存在しません。
選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectByCirclePixelPos ( int  x1,
int  y1,
int  x2,
int  y2,
int  type
)
slot

ピクセル座標系を使って、円形選択します。

引数
x1円の第1点（円の中心点）X座標
y1円の第1点（円の中心点）Y座標
x2円の第2点（円周上の1点）X座標
y2円の第2点（円周上の1点）Y座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectByCircleWorldPos ( double  x1,
double  y1,
double  z1,
double  x2,
double  y2,
double  z2,
int  type
)
slot

ワールド座標系の球をピクセル座標系に投影することによって得られた円を用いて、範囲選択をします。

引数
x1球体の第1点（球の中心点） X座標
y1球体の第1点（球の中心点） Y座標
z1球体の第1点（球の中心点） Z座標
x2球体の第2点（球面上の1点） X座標
y2球体の第2点（球面上の1点） Y座標
z2球体の第2点（球面上の1点） Z座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectByPolylinePixelPos ( const String array &  pos,
int  type
)
slot

ピクセル座標系を使って、多角形選択します。

引数
pos多角形の頂点座標（x, y）のテーブル（2列の配列）
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectByPolylineWorldPos ( const String array &  pos,
int  type
)
slot

ワールド座標系の多面体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。

引数
pos多角形の頂点座標（x, y, z）のテーブル（3列の配列）
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。
    選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
    選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。
void GeomViewController::SelectByRectanglePixelPos ( int  x1,
int  y1,
int  x2,
int  y2,
int  type
)
slot

ピクセル座標系を使って、矩形選択します。

引数
x1矩形選択の第1点 X座標
y1矩形選択の第1点 Y座標
x2矩形選択の第2点（第1点の 対角線上）X座標
y2矩形選択の第2点（第1点の 対角線上）Y座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectByRectangleWorldPos ( double  x1,
double  y1,
double  z1,
double  x2,
double  y2,
double  z2,
int  type
)
slot

ワールド座標系の直方体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。

引数
x1直方体の第1点 X座標
y1直方体の第1点 Y座標
z1直方体の第1点 Z座標
x2直方体の第2点 X座標
y2直方体の第2点 Y座標
z2直方体の第2点 Z座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectPixelPos ( int  x,
int  y,
int  type
)
slot

ピクセル座標系を使って、座標指定で選択します。

引数
x選択対象のX座標
y選択対象のY座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SelectWorldPos ( double  x,
double  y,
double  z,
int  type
)
slot

ワールド座標系の座標値をピクセル座標系に投影した際の座標値を用いて、座標指定で選択します。

引数
x選択対象のX座標
y選択対象のY座標
z選択対象のZ座標
type
0x01:Shift
0x02:Control
0x03:Shift&Control

このコマンドを実行する前に、形状エディタのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

  • Shiftキーを押しながら選択を実行した場合、追加選択になります。
  • Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
  • ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

選択対象は、形状エディタのモデル表示画面の表示範囲内に位置している必要があります。
選択対象がモデル表示画面の表示範囲外に位置している場合は、選択する前に GeomViewController クラスの Fit コマンドでモデル表示画面の表示範囲に選択対象を入れてください。

void GeomViewController::SetCamera ( double  pos_x,
double  pos_y,
double  pos_z,
double  tar_x,
double  tar_y,
double  tar_z,
double  up_x,
double  up_y,
double  up_z,
double  width,
double  height
)
slot

カメラ位置を指定します。

引数
pos_xカメラ位置 X座標
pos_yカメラ位置 Y座標
pos_zカメラ位置 Z座標
tar_x撮影対象 X座標
tar_y撮影対象 Y座標
tar_z撮影対象 Z座標
up_x撮影範囲の上方向 X成分
up_y撮影範囲の上方向 Y成分
up_z撮影範囲の上方向 Z成分
width撮影範囲の幅
height撮影範囲の高さ
void GeomViewController::SetDisplayTarget ( Variant  var)
slot

表示対象を指定します。

引数
var
Solid : 0x01
Mesh : 0x02
MeshOutline : 0x06
SolidMesh : 0x03
void GeomViewController::SetExtendedSelection ( bool  status)
slot

サーフェス選択を指定します。

引数
status
True : サーフェス選択をオンにします
False : サーフェス選択をオフにします
void GeomViewController::SetSelectionFilter ( Variant  var)
slot

選択フィルタを指定します。

引数
var
0x03 = BasicGeometry ： 基本図形選択フィルタ
0x04 = Constraint ： 拘束選択フィルタ
0x08 = Region ： 領域選択フィルタ

varでは、定数の和も指定できます（フィルタの種類を複数有効にできます）。
例： ［基本図形選択フィルタ］(3)と［領域選択フィルタ］(8)を有効

Call geomAppView().SetSelectionFilter(11)
void GeomViewController::SetSelectionType ( Variant  var)
slot

選択タイプを指定します。

引数
var
Solid : 0
Element : 1
ElementFace : 2
ElementEdge : 3
Node : 4
MeshBlock : 5
void GeomViewController::SetSightThrough ( bool  status)
slot

透視選択を指定します。

引数
status
True=on : 透視をオンにします
False=off : 透視をオフにします
void GeomViewController::SetViewWindowSize ( int  width,
int  height
)
slot

アクティブウィンドウのサイズを指定します。

引数
width幅
height高さ

このコマンドを実行する前に、形状エディタのウィンドウを開いてください。

void GeomViewController::Shaded ( )
slot

シェーディング表示にします。

シェーディング表示の例図については こちら を参照してください。

void GeomViewController::Wireframe ( )
slot

ワイヤフレーム表示にします。

ワイヤフレーム表示の例図については、 こちら を参照してください。

void GeomViewController::Zoom ( double  zoomfactor)
slot

画面表示を拡大・縮小します。

引数
zoomfactor画面表示を拡大・縮小します。
