EfficiencyMapDefinition クラスは効率マップスタディの効率マップ設定に使用します。
Study クラスから呼び出すことができます。
. [詳解]

公開メンバ関数
bool	AddACLoss ()
	AC銅損の近似計算の設定が追加されているかどうかを取得します。 [詳解]

bool	AddPWMIronLoss ()
	PWM鉄損の近似計算設定が追加されているかどうかを取得します。 [詳解]

double	AverageSlotWidth ()
	AC銅損の近似計算のために設定された、平均スロット幅を取得します。 [詳解]

double	CarrierFrequency ()
	PWM損失近似計算用のキャリア周波数を取得します。 [詳解]

int	ClusterPoints ()
	クラスターポイント数を取得します。 [詳解]

double	CoilStandardTemp ()
	AC銅損の近似計算のために設定された、電気伝導率に設定するコイル基準温度を取得します。 [詳解]

double	CoilTempFactor ()
	AC銅損の近似計算のために設定された、電気伝導率に設定するコイル補正係数を取得します。 [詳解]

double	Conductivity ()
	AC銅損の近似計算のために設定された、電気伝導率を取得します。 [詳解]

double	ConductorDiameter ()
	AC銅損の近似計算のために設定された、コンダクタの直径を取得します。 [詳解]

double	ConductorHeight ()
	AC銅損の近似計算のために設定された、コンダクタの高さを取得します。 [詳解]

double	ConductorsSlotWidth ()
	AC銅損の近似計算のために設定された、スロット幅方向のコンダクタ数を取得します。 [詳解]

int	ConductorType ()
	AC銅損の近似計算のために設定された、コンダクタタイプを取得します。 [詳解]

double	ConductorWidth ()
	AC銅損の近似計算のために設定された、コンダクタの幅を取得します。 [詳解]

String	ControlName ()
	基本制御を選択した場合の、モータの制御方法を取得します。 [詳解]

String	CorrectionType ()
	テーブル補正の種類を取得します。 [詳解]

double	DCBusVoltage ()
	PWM損失近似計算用のDCバス電圧を取得します。 [詳解]

bool	GetACLossCorrection ()
	効率マップのAC損を補正するかを取得します。 [詳解]

bool	GetAddMagnetLoss ()
	PWM磁石渦損の近似計算設定が追加されているかどうかを取得します。 [詳解]

double	GetAirGapCorrection ()
	PWM磁石渦損の近似計算のために設定された、空気ギャップ補正値を取得します。 [詳解]

double	GetAxialSegmentation ()
	PWM磁石渦損の近似計算のために設定された、軸方向セグメンテーションを取得します。 [詳解]

double	GetCoilCorrectionBaseTemperature ()
	効率マップのコイルの基準温度を取得します。 [詳解]

double	GetCoilCorrectionCoefficient ()
	効率マップのコイルの係数を取得します。 [詳解]

double	GetCoilCorrectionTemperature (int index)
	コイル温度を取得します。 [詳解]

int	GetCoilCorrectionType ()
	効率マップのコイルの補正タイプを取得します。 [詳解]

int	GetCoilDivision ()
	効率マップのコイルの温度分割数値を取得します。 [詳解]

bool	GetCoilTemperatureCorrection ()
	コイルの温度を指定するかどうかを取得します。 [詳解]

double	GetDriveCycleAirDensity ()
	効率マップの走行モードの空気密度を取得します。 [詳解]

double	GetDriveCycleCrossSectionalArea ()
	効率マップの走行モードの前面投影面積を取得します。 [詳解]

double	GetDriveCycleDragCoefficient ()
	効率マップの走行モードのCd値取得します。 [詳解]

double	GetDriveCycleGearRatio ()
	効率マップの走行モードのギア比を取得します。 [詳解]

double	GetDriveCycleGravity ()
	効率マップの走行モードの重力加速度を取得します。 [詳解]

double	GetDriveCycleRollingResistance ()
	効率マップの走行モードの転がり抵抗係数を取得します。 [詳解]

double	GetDriveCycleTireDiameter ()
	効率マップの走行モードのタイヤ直径を取得します。 [詳解]

double	GetDriveCycleTotalWeight ()
	効率マップの走行モードの総重量を取得します。 [詳解]

bool	GetDriveCycleUseVehicleParameters ()
	効率マップの走行モードの車両パラメータフラグを取得します。 [詳解]

bool	GetDriveCycleUseVehicleSpeedTable ()
	効率マップの走行モードの車速点列フラグを取得します。 [詳解]

Variant	GetDriveCycleVoltageTimeTable ()
	走行モードの電圧の時間変化テーブルを取得します。 [詳解]

bool	GetEfficiencyCorrection ()
	効率マップの効率を補正するかを取得します。 [詳解]

double	GetEndCoilTemperature ()
	効率マップのコイルの終了温度値を取得します。 [詳解]

double	GetEndFieldCoilTemperature ()
	効率マップの界磁コイルの終了温度値を取得します。 [詳解]

double	GetEndMagnetTemperature ()
	効率マップの磁石の終了温度値を取得します。 [詳解]

double	GetEndMultiMaxVoltage ()
	複数最大電圧の終了値を取得します。 [詳解]

double	GetEndRotorConductorTemperature ()
	効率マップのロータ導体の終了温度値を取得します。 [詳解]

bool	GetExtrapolation ()
	効率マップの0速度とトルクを外挿するかを取得します。 [詳解]

double	GetFieldCoilCorrectionBaseTemperature ()
	効率マップの界磁コイルの基準温度を取得します。 [詳解]

double	GetFieldCoilCorrectionCoefficient ()
	効率マップの界磁コイルの係数を取得します。 [詳解]

double	GetFieldCoilCorrectionTemperature (int index)
	界磁コイル温度を取得します。 [詳解]

int	GetFieldCoilCorrectionType ()
	効率マップの界磁コイルの補正タイプを取得します。 [詳解]

int	GetFieldCoilDivision ()
	効率マップの界磁コイルの温度分割数値を取得します。 [詳解]

bool	GetFieldCoilTemperatureCorrection ()
	界磁コイルの温度を指定するかどうかを取得します。 [詳解]

double	GetInitialCoilTemperature ()
	効率マップのコイルの初期温度値を取得します。 [詳解]

double	GetInitialFieldCoilTemperature ()
	効率マップの界磁コイルの初期温度値を取得します。 [詳解]

double	GetInitialMagnetTemperature ()
	効率マップの磁石の初期温度値を取得します。 [詳解]

double	GetInitialMultiMaxVoltage ()
	複数最大電圧の初期値を取得します。 [詳解]

double	GetInitialRotorConductorTemperature ()
	効率マップのロータ導体の初期温度値を取得します。 [詳解]

bool	GetLossCorrection ()
	効率マップの損失を補正するかを取得します。 [詳解]

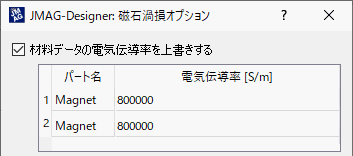

double	GetMagnetConductivity (int index)
	PWM磁石渦損の近似計算のために設定された、磁石部品の電気伝導率を取得します。 [詳解]

double	GetMagnetCorrectionBaseTemperature ()
	効率マップの磁石の基準温度を取得します。 [詳解]

double	GetMagnetCorrectionCoefficient ()
	効率マップの磁石の係数を取得します。 [詳解]

double	GetMagnetCorrectionTemperature (int index)
	磁石温度を取得します。 [詳解]

int	GetMagnetCorrectionType ()
	効率マップの磁石の補正タイプを取得します。 [詳解]

int	GetMagnetDivision ()
	効率マップの磁石の温度分割数値を取得します。 [詳解]

bool	GetMagnetTemperatureCorrection ()
	磁石の温度を指定するかどうかを取得します。 [詳解]

int	GetMultiMaxVoltageDivision ()
	複数最大電圧の分割数値を取得します。 [詳解]

int	GetMultiMaxVoltageType ()
	複数最大電圧の設定タイプを取得します。 [詳解]

double	GetMultiMaxVoltageValue (int index)
	複数最大電圧を取得します。 [詳解]

bool	GetOverrideMaterialConductivity ()
	PWM磁石渦損の近似計算のために、効率マップ作成時に材料データの電気伝導率を上書きする設定がされているかどうかを取得します。 [詳解]

double	GetRotorConductorCorrectionBaseTemperature ()
	効率マップのロータ導体の基準温度を取得します。 [詳解]

double	GetRotorConductorCorrectionCoefficient ()
	効率マップのロータ導体の係数を取得します。 [詳解]

double	GetRotorConductorCorrectionTemperature (int index)
	ロータ導体温度を取得します。 [詳解]

int	GetRotorConductorCorrectionType ()
	効率マップのロータ導体の補正タイプを取得します。 [詳解]

int	GetRotorConductorDivision ()
	効率マップのロータ導体の温度分割数値を取得します。 [詳解]

bool	GetRotorConductorTemperatureCorrection ()
	ロータ導体の温度を指定するかどうかを取得します。 [詳解]

bool	GetUseMaxVoltageDCBus ()
	PWM損失近似計算用のDCバス電圧で最大電圧を使用するかを取得します。 [詳解]

bool	GetUseMultiMaxVoltage ()
	複数最大電圧が設定されているかどうかを取得します。 [詳解]

virtual bool	IsValid ()
	オブジェクトが有効であるとき、戻り値として True を取得します。 [詳解]

double	MaxCurrent ()
	最大電流を取得します。 [詳解]

double	MaxFieldCurrent ()
	最大界磁電流を取得します。 [詳解]

double	MaxPowerLimit ()
	電力制約値を取得します。 [詳解]

double	MaxVoltage ()
	最大電圧を取得します。 [詳解]

double	MechancialLossFactor ()
	機械損の損失係数を取得します。 [詳解]

String	MotorControlType ()
	モータ制御の種類を取得します。 [詳解]

String	MotorMode ()
	モータモードを取得します。 [詳解]

String	Name ()
	効率マップ設定の名前を取得します。 [詳解]

double	ParallelConductorsSlotHeight ()
	AC銅損の近似計算のために設定された、スロット高さ方向の並列コンダクタ数を取得します。 [詳解]

String	PowerLimitType ()
	電力制約の設定を取得します。 [詳解]

double	SeriesConductorsSlotHeight ()
	AC銅損の近似計算のために設定された、スロット高さ方向の直列コンダクタ数を取得します。 [詳解]

void	SetACLossCorrection (bool correction)
	効率マップのAC銅損を補正するかを設定します。 [詳解]

void	SetACLossCorrectionTable (String array &array)
	効率マップのAC銅損を補正するための補正テーブルを設定します。 [詳解]

void	SetAddACLoss (bool value)
	AC銅損の近似計算設定を追加するかどうかを設定します。 [詳解]

void	SetAddMagnetLoss (bool addMagnetLoss)
	PWM磁石渦損の近似計算設定を追加するかどうかを設定します。 [詳解]

void	SetAddPWMIronLoss (bool value)
	PWM鉄損の近似計算設定を追加するかどうかを設定します。 [詳解]

void	SetAirGapCorrection (Variant &airGap)
	空気ギャップ補正を設定します。 [詳解]

void	SetAverageSlotWidth (Variant &averageSlotWidth)
	AC銅損の近似計算用に、平均スロット幅を設定します。 [詳解]

void	SetAxialSegmentation (Variant &axialSegmentation)
	軸方向セグメンテーションを設定します。 [詳解]

void	SetCarrierFrequency (Variant &frequency)
	PWM損失近似計算用のキャリア周波数を設定します。 [詳解]

void	SetClusterPoints (Variant &value)
	クラスターポイント数を設定します。 [詳解]

void	SetCoilCorrection (double initialValue, double endValue, int division)
	コイル温度の分割数を設定します。 [詳解]

void	SetCoilCorrectionBaseTemperature (Variant &value)
	効率マップのコイルの基準温度を設定します。 [詳解]

void	SetCoilCorrectionCoefficient (Variant &value)
	効率マップのコイルの係数を設定します。 [詳解]

void	SetCoilCorrectionTemperature (int index, Variant &temperatureValue)
	コイル温度の離散値を設定します。 [詳解]

void	SetCoilStandardTemp (Variant &temp)
	AC銅損の近似計算用に、電気伝導率に設定するコイル基準温度を設定します。 [詳解]

void	SetCoilTemperatureCorrection (bool use)
	コイルの温度を指定するかどうかを設定します。 [詳解]

void	SetCoilTempFactor (Variant &factor)
	AC銅損の近似計算用に、電気伝導率に設定するコイル補正係数を設定します。 [詳解]

void	SetConductivity (Variant &conductivity)
	AC銅損の近似計算用に、電気伝導率を設定します。 [詳解]

void	SetConductorDiameter (Variant &diameter)
	AC銅損の近似計算用に、直径を設定します。 [詳解]

void	SetConductorHeight (Variant &height)
	AC銅損の近似計算用に、コンダクタの高さを設定します。 [詳解]

void	SetConductorsSlotWidth (Variant &slotWidth)
	AC銅損の近似計算用に、スロット幅方向のコンダクタ数を設定します。 [詳解]

void	SetConductorType (int type)
	AC銅損の近似計算用に、コンダクタタイプを設定します。 [詳解]

void	SetConductorWidth (Variant &width)
	AC銅損の近似計算用に、コンダクタの幅を設定します。 [詳解]

void	SetControlType (Variant &type)
	基本制御を選択した場合に、モータの制御方法を設定します。 [詳解]

void	SetCorrectionTable (String array &array)
	効率マップを補正するための補正テーブルを設定します。 [詳解]

void	SetCorrectionType (Variant &type)
	効率マップのテーブル補正タイプを文字列で設定します。 [詳解]

void	SetDCBusVoltage (Variant &voltage)
	PWM損失近似計算用のDCバス電圧を設定します。 [詳解]

void	SetDriveCycleAirDensity (Variant &value)
	効率マップの走行モードの空気密度を設定します。 [詳解]

void	SetDriveCycleCrossSectionalArea (Variant &value)
	効率マップの走行モードの前面投影面積を設定します。 [詳解]

void	SetDriveCycleDragCoefficient (Variant &value)
	効率マップの走行モードのCd値を設定します。 [詳解]

void	SetDriveCycleGearRatio (Variant &value)
	効率マップの走行モードのギア比を設定します。 [詳解]

void	SetDriveCycleGravity (Variant &value)
	効率マップの走行モードの重力加速度を設定します。 [詳解]

void	SetDriveCycleRollingResistance (Variant &value)
	効率マップの走行モードの転がり抵抗を設定します。 [詳解]

void	SetDriveCycleTable (String array &array)
	走行モードをテーブルで設定します。 [詳解]

void	SetDriveCycleTireDiameter (Variant &value)
	効率マップの走行モードのタイヤ直径を設定します。 [詳解]

void	SetDriveCycleTotalWeight (Variant &value)
	効率マップの走行モードの総重量を設定します。 [詳解]

void	SetDriveCycleUseVehicleParameters (bool use)
	効率マップの走行モードの車両パラメータフラグを設定します。 [詳解]

void	SetDriveCycleUseVehicleSpeedTable (bool use)
	効率マップの走行モードの車速点列フラグを設定します。 [詳解]

void	SetDriveCycleVehicleSpeedDatabase (String &)
	効率マップの走行モードの車両データベースを設定します。 [詳解]

void	SetDriveCycleVehicleSpeedTable (String array &array)
	効率マップの走行モードの車速点列を設定します。 [詳解]

void	SetDriveCycleVoltageTimeTable (String array &array)
	効率マップの走行モードの電圧の時間変化を設定します。 [詳解]

void	SetEfficiencyCorrection (bool correction)
	効率マップの効率を補正するかを設定します。 [詳解]

void	SetEfficiencyCorrectionTable (String array &array)
	効率マップの効率を補正するための補正テーブルを設定します。 [詳解]

void	SetExtrapolation (bool value)
	効率マップの0速度とトルクを外挿するかを設定します。 [詳解]

void	SetFieldCoilCorrection (double initialValue, double endValue, int division)
	界磁コイル温度の分割数を設定します。 [詳解]

void	SetFieldCoilCorrectionBaseTemperature (Variant &value)
	効率マップの界磁コイルの基準温度を設定します。 [詳解]

void	SetFieldCoilCorrectionCoefficient (Variant &value)
	効率マップの界磁コイルの係数を設定します。 [詳解]

void	SetFieldCoilCorrectionTemperature (int index, Variant &temperatureValue)
	界磁コイル温度の離散値を設定します。 [詳解]

void	SetFieldCoilTemperatureCorrection (bool use)
	界磁コイルの温度を指定するかどうかを設定します。 [詳解]

void	SetLossCorrection (bool correction)
	効率マップの損失を補正するかを設定します。 [詳解]

void	SetLossCorrectionTable (String array &array)
	効率マップの損失を補正するための補正テーブルを設定します。 [詳解]

void	SetMagnetConductivity (int index, Variant &conductivity)
	PWM磁石渦損の近似計算のために、磁石部品の電気伝導率を設定します。 [詳解]

void	SetMagnetCorrection (double initialValue, double endValue, int division)
	磁石温度の分割数を設定します。 [詳解]

void	SetMagnetCorrectionBaseTemperature (Variant &value)
	効率マップの磁石の基準温度を設定します。 [詳解]

void	SetMagnetCorrectionCoefficient (Variant &value)
	効率マップの磁石の係数を設定します。 [詳解]

void	SetMagnetCorrectionTemperature (int index, Variant &temperatureValue)
	磁石温度の離散値を設定します。 [詳解]

void	SetMagnetTemperatureCorrection (bool use)
	磁石の温度を指定するかどうかを設定します。 [詳解]

void	SetMaxCurrent (Variant &current)
	効率マップ作成用の最大電流を設定します。 [詳解]

void	SetMaxFieldCurrent (Variant &fieldCurrent)
	効率マップ作成用の最大界磁電流を設定します。 [詳解]

void	SetMaxPowerLimit (Variant &power)
	効率マップ作成用の電力制約値を設定します。 [詳解]

void	SetMaxVoltage (Variant &voltage)
	効率マップ作成用の最大電圧を設定します。 [詳解]

void	SetMechancialLossFactor (Variant &factor)
	効率マップの機械損の損失係数を設定します。 [詳解]

void	SetMotorControlType (Variant &type)
	モータ制御のタイプを文字列で設定します。 [詳解]

void	SetMotorMode (Variant &mode)
	効率マップのモータモードを文字列で設定します。 [詳解]

void	SetMultiMaxVoltage (double initialValue, double endValue, int division)
	最大電圧の分割数を設定します。 [詳解]

void	SetMultiMaxVoltageTable (int index, Variant &value)
	最大電圧の離散値を設定します。 [詳解]

void	SetName (String &title)
	効率マップ名を設定します。 [詳解]

void	SetOverrideMaterialConductivity (bool override)
	PWM磁石渦損の近似計算のために、材料データの電気伝導率を上書きするかどうかを設定します。 [詳解]

void	SetParallelConductorsSlotHeight (Variant &slotHeight)
	AC銅損の近似計算用に、スロット高さ方向の並列コンダクタ数を設定します。 [詳解]

void	SetPowerLimitType (Variant &type)
	効率マップの電力制約タイプを設定します。 [詳解]

void	SetRotorConductorCorrection (double initialValue, double endValue, int division)
	ロータ導体温度の分割数を設定します。 [詳解]

void	SetRotorConductorCorrectionBaseTemperature (Variant &value)
	効率マップのロータ導体の基準温度を設定します。 [詳解]

void	SetRotorConductorCorrectionCoefficient (Variant &value)
	効率マップのロータ導体の係数を設定します。 [詳解]

void	SetRotorConductorCorrectionTemperature (int index, Variant &temperatureValue)
	ロータ導体温度の離散値を設定します。 [詳解]

void	SetRotorConductorTemperatureCorrection (bool use)
	ロータ導体の温度を指定するかどうかを設定します。 [詳解]

void	SetSeriesConductorsSlotHeight (Variant &slotHeight)
	AC銅損の近似計算用に、スロット高さ方向の直列コンダクタ数を設定します。 [詳解]

void	SetSpecifyCoilTemp (bool value)
	AC銅損の近似計算用に、電気伝導率にコイルの温度補正を行うかどうかを設定します。 [詳解]

void	SetTable (String &name)
	効率マップの作成に使用する応答テーブル名を設定します。 [詳解]

void	SetTorqueType (Variant &type)
	トルクタイプを文字列で設定します。 [詳解]

void	SetUseMaxVoltageDCBus (bool value)
	PWM損失近似計算用のDCバス電圧で最大電圧を使用するかどうかを設定します。 [詳解]

void	SetUseMultiMaxVoltage (bool value)
	最大電圧を複数設定するかどうかを設定します。 [詳解]

void	SetVoltageLimitType (Variant &type)
	効率マップ（速度優先）解析の電圧制限を文字列で設定します。 [詳解]

void	SetXAxisDivisions (Variant &value)
	効率マップの計算点作成用の速度分割数を設定します。 [詳解]

void	SetYAxisDivisions (Variant &value)
	効率マップの計算点作成用のトルク分割数を設定します。 [詳解]

bool	SpecifyCoilTemp ()
	AC銅損の近似計算のために設定された、電気伝導率にコイルの温度補正を行うかどうかを取得します。 [詳解]

String	TableName ()
	効率マップを描画する際に使用する応答テーブルの名前を取得します。 [詳解]

String	TorqueType ()
	トルクタイプを文字列で取得します。 [詳解]

String	VoltageLimitType ()
	電圧制限の設定を取得します。 [詳解]

int	XAxisDivisions ()
	計算点の速度分割数を取得します。 [詳解]

int	YAxisDivisions ()
	計算点のトルク分割数を取得します。 [詳解]

詳解

EfficiencyMapDefinition クラスは効率マップスタディの効率マップ設定に使用します。
Study クラスから呼び出すことができます。
.

このクラスのオブジェクトを取得する例:

app.GetModel(0).GetStudy(0).GetEfficiencyMapDefinition(0)

関数詳解

bool EfficiencyMapDefinition::AddACLoss ( )

AC銅損の近似計算の設定が追加されているかどうかを取得します。

戻り値: AC銅損(近似)を追加するかのフラグ

bool EfficiencyMapDefinition::AddPWMIronLoss ( )

PWM鉄損の近似計算設定が追加されているかどうかを取得します。

戻り値: PWM鉄損(近似)を追加するかのフラグ

double EfficiencyMapDefinition::AverageSlotWidth ( )

AC銅損の近似計算のために設定された、平均スロット幅を取得します。

戻り値: 平均スロット幅

double EfficiencyMapDefinition::CarrierFrequency ( )

PWM損失近似計算用のキャリア周波数を取得します。

戻り値: キャリア周波数

int EfficiencyMapDefinition::ClusterPoints ( )

クラスターポイント数を取得します。

戻り値: クラスターポイント数

double EfficiencyMapDefinition::CoilStandardTemp ( )

AC銅損の近似計算のために設定された、電気伝導率に設定するコイル基準温度を取得します。

戻り値: コイル基準温度

double EfficiencyMapDefinition::CoilTempFactor ( )

AC銅損の近似計算のために設定された、電気伝導率に設定するコイル補正係数を取得します。

戻り値: コイル補正係数

double EfficiencyMapDefinition::Conductivity ( )

AC銅損の近似計算のために設定された、電気伝導率を取得します。

戻り値: 電気伝導率

double EfficiencyMapDefinition::ConductorDiameter ( )

AC銅損の近似計算のために設定された、コンダクタの直径を取得します。

戻り値: コンダクタの直径

double EfficiencyMapDefinition::ConductorHeight ( )

AC銅損の近似計算のために設定された、コンダクタの高さを取得します。

戻り値: コンダクタの高さ

double EfficiencyMapDefinition::ConductorsSlotWidth ( )

AC銅損の近似計算のために設定された、スロット幅方向のコンダクタ数を取得します。

戻り値: スロット幅方向のコンダクタ数

int EfficiencyMapDefinition::ConductorType ( )

AC銅損の近似計算のために設定された、コンダクタタイプを取得します。

戻り値: コンダクタタイプ

double EfficiencyMapDefinition::ConductorWidth ( )

AC銅損の近似計算のために設定された、コンダクタの幅を取得します。

戻り値: コンダクタの幅

String EfficiencyMapDefinition::ControlName ( )

基本制御を選択した場合の、モータの制御方法を取得します。

mtpa : MTPA
mtpa+fw : MTPA + 弱め磁束
unitypf : 力率1
id=0 : Id=0

戻り値: 制御方法

String EfficiencyMapDefinition::CorrectionType ( )

テーブル補正の種類を取得します。

none : 補正なし
efficiency : 効率
loss : 損失

戻り値: 補正タイプ

double EfficiencyMapDefinition::DCBusVoltage ( )

PWM損失近似計算用のDCバス電圧を取得します。

戻り値: DCバス電圧

bool EfficiencyMapDefinition::GetACLossCorrection ( )

効率マップのAC損を補正するかを取得します。

戻り値: AC損を補正するかのフラグ

bool EfficiencyMapDefinition::GetAddMagnetLoss ( )

PWM磁石渦損の近似計算設定が追加されているかどうかを取得します。

戻り値: 磁石渦損(近似)を追加するかのフラグ

double EfficiencyMapDefinition::GetAirGapCorrection ( )

PWM磁石渦損の近似計算のために設定された、空気ギャップ補正値を取得します。

戻り値: 空気ギャップ補正値

double EfficiencyMapDefinition::GetAxialSegmentation ( )

PWM磁石渦損の近似計算のために設定された、軸方向セグメンテーションを取得します。

戻り値: 軸方向セグメンテーション

double EfficiencyMapDefinition::GetCoilCorrectionBaseTemperature ( )

効率マップのコイルの基準温度を取得します。

戻り値: コイルの基準温度

double EfficiencyMapDefinition::GetCoilCorrectionCoefficient ( )

効率マップのコイルの係数を取得します。

戻り値: コイルの係数

double EfficiencyMapDefinition::GetCoilCorrectionTemperature ( int index )

コイル温度を取得します。

引数

index コイル温度のインデックス

戻り値: コイル温度の離散値

この関数でのインデックスとは、温度テーブルの表示順のことです。インデックスは、0番から開始されます。

int EfficiencyMapDefinition::GetCoilCorrectionType ( )

効率マップのコイルの補正タイプを取得します。

戻り値: コイルの補正タイプ

int EfficiencyMapDefinition::GetCoilDivision ( )

効率マップのコイルの温度分割数値を取得します。

戻り値: コイルの温度分割数値

bool EfficiencyMapDefinition::GetCoilTemperatureCorrection ( )

コイルの温度を指定するかどうかを取得します。

戻り値: コイルの温度を指定するかのフラグ

double EfficiencyMapDefinition::GetDriveCycleAirDensity ( )

効率マップの走行モードの空気密度を取得します。

戻り値: 空気密度

double EfficiencyMapDefinition::GetDriveCycleCrossSectionalArea ( )

効率マップの走行モードの前面投影面積を取得します。

戻り値: 前面投影面積

double EfficiencyMapDefinition::GetDriveCycleDragCoefficient ( )

効率マップの走行モードのCd値取得します。

戻り値: Cd値

double EfficiencyMapDefinition::GetDriveCycleGearRatio ( )

効率マップの走行モードのギア比を取得します。

戻り値: ギア比

double EfficiencyMapDefinition::GetDriveCycleGravity ( )

効率マップの走行モードの重力加速度を取得します。

戻り値: 重力加速度

double EfficiencyMapDefinition::GetDriveCycleRollingResistance ( )

効率マップの走行モードの転がり抵抗係数を取得します。

戻り値: 転がり抵抗係数

double EfficiencyMapDefinition::GetDriveCycleTireDiameter ( )

効率マップの走行モードのタイヤ直径を取得します。

戻り値: タイヤ直径

double EfficiencyMapDefinition::GetDriveCycleTotalWeight ( )

効率マップの走行モードの総重量を取得します。

戻り値: 総重量

bool EfficiencyMapDefinition::GetDriveCycleUseVehicleParameters ( )

効率マップの走行モードの車両パラメータフラグを取得します。

戻り値: 走行モードの車両パラメータを使うかのフラグ

bool EfficiencyMapDefinition::GetDriveCycleUseVehicleSpeedTable ( )

効率マップの走行モードの車速点列フラグを取得します。

戻り値: 走行モードの車速点列を使うかのフラグ

Variant EfficiencyMapDefinition::GetDriveCycleVoltageTimeTable ( )

走行モードの電圧の時間変化テーブルを取得します。

戻り値: 電圧の時間変化テーブル

bool EfficiencyMapDefinition::GetEfficiencyCorrection ( )

効率マップの効率を補正するかを取得します。

戻り値: 効率を補正するかのフラグ

double EfficiencyMapDefinition::GetEndCoilTemperature ( )

効率マップのコイルの終了温度値を取得します。

戻り値: コイルの終了温度値

double EfficiencyMapDefinition::GetEndFieldCoilTemperature ( )

効率マップの界磁コイルの終了温度値を取得します。

戻り値: 界磁コイルの終了温度値

double EfficiencyMapDefinition::GetEndMagnetTemperature ( )

効率マップの磁石の終了温度値を取得します。

戻り値: 磁石の終了温度値

double EfficiencyMapDefinition::GetEndMultiMaxVoltage ( )

複数最大電圧の終了値を取得します。

戻り値: 複数最大電圧の終了値

double EfficiencyMapDefinition::GetEndRotorConductorTemperature ( )

効率マップのロータ導体の終了温度値を取得します。

戻り値: ロータ導体の終了温度値

bool EfficiencyMapDefinition::GetExtrapolation ( )

効率マップの0速度とトルクを外挿するかを取得します。

戻り値: 外挿するかどうかのフラグ

double EfficiencyMapDefinition::GetFieldCoilCorrectionBaseTemperature ( )

効率マップの界磁コイルの基準温度を取得します。

戻り値: 界磁コイルの基準温度

double EfficiencyMapDefinition::GetFieldCoilCorrectionCoefficient ( )

効率マップの界磁コイルの係数を取得します。

戻り値: 界磁コイルの係数

double EfficiencyMapDefinition::GetFieldCoilCorrectionTemperature ( int index )

界磁コイル温度を取得します。

引数

index 界磁コイル温度のインデックス

戻り値: 界磁コイル温度の離散値

この関数でのインデックスとは、温度テーブルの表示順のことです。インデックスは、0番から開始されます。

int EfficiencyMapDefinition::GetFieldCoilCorrectionType ( )

効率マップの界磁コイルの補正タイプを取得します。

戻り値: 界磁コイルの補正タイプ

int EfficiencyMapDefinition::GetFieldCoilDivision ( )

効率マップの界磁コイルの温度分割数値を取得します。

戻り値: 界磁コイルの温度分割数値

bool EfficiencyMapDefinition::GetFieldCoilTemperatureCorrection ( )

界磁コイルの温度を指定するかどうかを取得します。

戻り値: 界磁コイルの温度を指定するかのフラグ

double EfficiencyMapDefinition::GetInitialCoilTemperature ( )

効率マップのコイルの初期温度値を取得します。

戻り値: コイルの初期温度値

double EfficiencyMapDefinition::GetInitialFieldCoilTemperature ( )

効率マップの界磁コイルの初期温度値を取得します。

戻り値: 界磁コイルの初期温度値

double EfficiencyMapDefinition::GetInitialMagnetTemperature ( )

効率マップの磁石の初期温度値を取得します。

戻り値: 磁石の初期温度値

double EfficiencyMapDefinition::GetInitialMultiMaxVoltage ( )

複数最大電圧の初期値を取得します。

戻り値: 複数最大電圧の初期値

double EfficiencyMapDefinition::GetInitialRotorConductorTemperature ( )

効率マップのロータ導体の初期温度値を取得します。

戻り値: ロータ導体の初期温度値

bool EfficiencyMapDefinition::GetLossCorrection ( )

効率マップの損失を補正するかを取得します。

戻り値: 損失を補正するかのフラグ

double EfficiencyMapDefinition::GetMagnetConductivity ( int index )

PWM磁石渦損の近似計算のために設定された、磁石部品の電気伝導率を取得します。

引数

index 磁石部品のインデックス

戻り値: 磁石部品の電気伝導率

この関数でのインデックスとは、下図のテーブル内での表示順のことです。インデックスは、0番から開始されます。

double EfficiencyMapDefinition::GetMagnetCorrectionBaseTemperature ( )

効率マップの磁石の基準温度を取得します。

戻り値: 磁石の基準温度

double EfficiencyMapDefinition::GetMagnetCorrectionCoefficient ( )

効率マップの磁石の係数を取得します。

戻り値: 磁石の係数

double EfficiencyMapDefinition::GetMagnetCorrectionTemperature ( int index )

磁石温度を取得します。

引数

index 磁石温度のインデックス

戻り値: 磁石温度の離散値

この関数でのインデックスとは、温度テーブルの表示順のことです。インデックスは、0番から開始されます。

int EfficiencyMapDefinition::GetMagnetCorrectionType ( )

効率マップの磁石の補正タイプを取得します。

戻り値: 磁石の補正タイプ

int EfficiencyMapDefinition::GetMagnetDivision ( )

効率マップの磁石の温度分割数値を取得します。

戻り値: 磁石の温度分割数値

bool EfficiencyMapDefinition::GetMagnetTemperatureCorrection ( )

磁石の温度を指定するかどうかを取得します。

戻り値: 磁石の温度を指定するかのフラグ

int EfficiencyMapDefinition::GetMultiMaxVoltageDivision ( )

複数最大電圧の分割数値を取得します。

戻り値: 複数最大電圧の分割数値

int EfficiencyMapDefinition::GetMultiMaxVoltageType ( )

複数最大電圧の設定タイプを取得します。

戻り値: 複数最大電圧の設定タイプ

double EfficiencyMapDefinition::GetMultiMaxVoltageValue ( int index )

複数最大電圧を取得します。

引数

index 複数最大電圧のインデックス

戻り値: 複数最大電圧の離散値

この関数でのインデックスとは、電圧テーブルの表示順のことです。インデックスは、0番から開始されます。

bool EfficiencyMapDefinition::GetOverrideMaterialConductivity ( )

PWM磁石渦損の近似計算のために、効率マップ作成時に材料データの電気伝導率を上書きする設定がされているかどうかを取得します。

戻り値: 磁石渦損(近似)を材料データの電気伝導率を上書きするかのフラグ

double EfficiencyMapDefinition::GetRotorConductorCorrectionBaseTemperature ( )

効率マップのロータ導体の基準温度を取得します。

戻り値: ロータ導体の基準温度

double EfficiencyMapDefinition::GetRotorConductorCorrectionCoefficient ( )

効率マップのロータ導体の係数を取得します。

戻り値: ロータ導体の係数

double EfficiencyMapDefinition::GetRotorConductorCorrectionTemperature ( int index )

ロータ導体温度を取得します。

引数

index ロータ導体温度のインデックス

戻り値: ロータ導体温度の離散値

この関数でのインデックスとは、温度テーブルの表示順のことです。インデックスは、0番から開始されます。

int EfficiencyMapDefinition::GetRotorConductorCorrectionType ( )

効率マップのロータ導体の補正タイプを取得します。

戻り値: ロータ導体の補正タイプ

int EfficiencyMapDefinition::GetRotorConductorDivision ( )

効率マップのロータ導体の温度分割数値を取得します。

戻り値: ロータ導体の温度分割数値

bool EfficiencyMapDefinition::GetRotorConductorTemperatureCorrection ( )

ロータ導体の温度を指定するかどうかを取得します。

戻り値: ロータ導体の温度を指定するかのフラグ

bool EfficiencyMapDefinition::GetUseMaxVoltageDCBus ( )

PWM損失近似計算用のDCバス電圧で最大電圧を使用するかを取得します。

戻り値: DCバス電圧で最大電圧を使用するかのフラグ

bool EfficiencyMapDefinition::GetUseMultiMaxVoltage ( )

複数最大電圧が設定されているかどうかを取得します。

戻り値: 複数最大電圧を設定するかのフラグ

bool EfficiencyMapDefinition::IsValid ( )

virtual

オブジェクトが有効であるとき、戻り値として True を取得します。

戻り値: EfficiencyMapDefinition オブジェクトの有効・無効

double EfficiencyMapDefinition::MaxCurrent ( )

最大電流を取得します。

戻り値: 最大電流

double EfficiencyMapDefinition::MaxFieldCurrent ( )

最大界磁電流を取得します。

戻り値: 最大界磁電流

double EfficiencyMapDefinition::MaxPowerLimit ( )

電力制約値を取得します。

戻り値: 電力制約値

double EfficiencyMapDefinition::MaxVoltage ( )

最大電圧を取得します。

戻り値: 最大電圧

double EfficiencyMapDefinition::MechancialLossFactor ( )

機械損の損失係数を取得します。

戻り値: 損失係数

String EfficiencyMapDefinition::MotorControlType ( )

モータ制御の種類を取得します。

maximum_efficiency : 最大出力/最大効率

basic : 基本制御

戻り値: モータ制御の種類

String EfficiencyMapDefinition::MotorMode ( )

モータモードを取得します。

motor : モータ

generation : モータ + 発電

戻り値: モード

String EfficiencyMapDefinition::Name ( )

効率マップ設定の名前を取得します。

戻り値: 効率マップ名

double EfficiencyMapDefinition::ParallelConductorsSlotHeight ( )

AC銅損の近似計算のために設定された、スロット高さ方向の並列コンダクタ数を取得します。

戻り値: スロット高さ方向の並列コンダクタ数

String EfficiencyMapDefinition::PowerLimitType ( )

電力制約の設定を取得します。

none : なし
input_power : 入力電力
output_power : 出力電力

戻り値: 電圧制限

double EfficiencyMapDefinition::SeriesConductorsSlotHeight ( )

AC銅損の近似計算のために設定された、スロット高さ方向の直列コンダクタ数を取得します。

戻り値: スロット高さ方向の直列コンダクタ数

void EfficiencyMapDefinition::SetACLossCorrection ( bool correction )

効率マップのAC銅損を補正するかを設定します。

引数

correction 効率を補正するかのフラグ

void EfficiencyMapDefinition::SetACLossCorrectionTable ( String array & array )

効率マップのAC銅損を補正するための補正テーブルを設定します。

引数

array 補正テーブル

void EfficiencyMapDefinition::SetAddACLoss ( bool value )

AC銅損の近似計算設定を追加するかどうかを設定します。

引数

value AC銅損(近似)を追加するかのフラグ

void EfficiencyMapDefinition::SetAddMagnetLoss ( bool addMagnetLoss )

PWM磁石渦損の近似計算設定を追加するかどうかを設定します。

引数

addMagnetLoss PWM磁石渦損(近似)を追加するかのフラグ

void EfficiencyMapDefinition::SetAddPWMIronLoss ( bool value )

PWM鉄損の近似計算設定を追加するかどうかを設定します。

引数

value PWM鉄損(近似)を追加するかのフラグ

void EfficiencyMapDefinition::SetAirGapCorrection ( Variant & airGap )

空気ギャップ補正を設定します。

引数

airGap 空気ギャップ補正

void EfficiencyMapDefinition::SetAverageSlotWidth ( Variant & averageSlotWidth )

AC銅損の近似計算用に、平均スロット幅を設定します。

引数

averageSlotWidth 平均スロット幅

void EfficiencyMapDefinition::SetAxialSegmentation ( Variant & axialSegmentation )

軸方向セグメンテーションを設定します。

引数

axialSegmentation 軸方向セグメンテーション

void EfficiencyMapDefinition::SetCarrierFrequency ( Variant & frequency )

PWM損失近似計算用のキャリア周波数を設定します。

引数

frequency キャリア周波数

void EfficiencyMapDefinition::SetClusterPoints ( Variant & value )

クラスターポイント数を設定します。

引数

value クラスターポイント数

void EfficiencyMapDefinition::SetCoilCorrection	(	double	initialValue,
		double	endValue,
		int	division
	)

コイル温度の分割数を設定します。

引数

initialValue	初期値
endValue	終了値
division	分割数

void EfficiencyMapDefinition::SetCoilCorrectionBaseTemperature ( Variant & value )

効率マップのコイルの基準温度を設定します。

引数

value コイルの基準温度

void EfficiencyMapDefinition::SetCoilCorrectionCoefficient ( Variant & value )

効率マップのコイルの係数を設定します。

引数

value コイルの係数

void EfficiencyMapDefinition::SetCoilCorrectionTemperature	(	int	index,
		Variant &	temperatureValue
	)

コイル温度の離散値を設定します。

引数

index	コイル温度テーブルのインデックス
temperatureValue	コイル温度テーブルの値

void EfficiencyMapDefinition::SetCoilStandardTemp ( Variant & temp )

AC銅損の近似計算用に、電気伝導率に設定するコイル基準温度を設定します。

引数

temp コイル基準温度

void EfficiencyMapDefinition::SetCoilTemperatureCorrection ( bool use )

コイルの温度を指定するかどうかを設定します。

引数

use	コイルの温度を指定するかのフラグ

void EfficiencyMapDefinition::SetCoilTempFactor ( Variant & factor )

AC銅損の近似計算用に、電気伝導率に設定するコイル補正係数を設定します。

引数

factor コイル補正係数

void EfficiencyMapDefinition::SetConductivity ( Variant & conductivity )

AC銅損の近似計算用に、電気伝導率を設定します。

引数

conductivity 電気伝導率

void EfficiencyMapDefinition::SetConductorDiameter ( Variant & diameter )

AC銅損の近似計算用に、直径を設定します。

引数

diameter 直径

void EfficiencyMapDefinition::SetConductorHeight ( Variant & height )

AC銅損の近似計算用に、コンダクタの高さを設定します。

引数

height コンダクタの高さ

void EfficiencyMapDefinition::SetConductorsSlotWidth ( Variant & slotWidth )

AC銅損の近似計算用に、スロット幅方向のコンダクタ数を設定します。

引数

slotWidth スロット幅方向のコンダクタ数

void EfficiencyMapDefinition::SetConductorType ( int type )

AC銅損の近似計算用に、コンダクタタイプを設定します。

引数

type コンダクタタイプ

void EfficiencyMapDefinition::SetConductorWidth ( Variant & width )

AC銅損の近似計算用に、コンダクタの幅を設定します。

引数

width コンダクタの幅

void EfficiencyMapDefinition::SetControlType ( Variant & type )

基本制御を選択した場合に、モータの制御方法を設定します。

mtpa : MTPA
mtpa+fw : MTPA + 弱め磁束
unitypf : 力率1
id=0 : Id=0

引数

type モータの制御方法

void EfficiencyMapDefinition::SetCorrectionTable ( String array & array )

効率マップを補正するための補正テーブルを設定します。

引数

array 補正テーブル

void EfficiencyMapDefinition::SetCorrectionType ( Variant & type )

効率マップのテーブル補正タイプを文字列で設定します。

none : 補正なし
efficiency : 効率
loss : 損失

戻り値: 補正タイプ

void EfficiencyMapDefinition::SetDCBusVoltage ( Variant & voltage )

PWM損失近似計算用のDCバス電圧を設定します。

引数

voltage DCバス電圧

void EfficiencyMapDefinition::SetDriveCycleAirDensity ( Variant & value )

効率マップの走行モードの空気密度を設定します。

引数

value 空気密度

void EfficiencyMapDefinition::SetDriveCycleCrossSectionalArea ( Variant & value )

効率マップの走行モードの前面投影面積を設定します。

引数

value 前面投影面積

void EfficiencyMapDefinition::SetDriveCycleDragCoefficient ( Variant & value )

効率マップの走行モードのCd値を設定します。

引数

value Cd値

void EfficiencyMapDefinition::SetDriveCycleGearRatio ( Variant & value )

効率マップの走行モードのギア比を設定します。

引数

value ギア比

void EfficiencyMapDefinition::SetDriveCycleGravity ( Variant & value )

効率マップの走行モードの重力加速度を設定します。

引数

value 重力加速度

void EfficiencyMapDefinition::SetDriveCycleRollingResistance ( Variant & value )

効率マップの走行モードの転がり抵抗を設定します。

引数

value 転がり抵抗

void EfficiencyMapDefinition::SetDriveCycleTable ( String array & array )

走行モードをテーブルで設定します。

引数

array 走行モードの点列

void EfficiencyMapDefinition::SetDriveCycleTireDiameter ( Variant & value )

効率マップの走行モードのタイヤ直径を設定します。

引数

value タイヤ直径

void EfficiencyMapDefinition::SetDriveCycleTotalWeight ( Variant & value )

効率マップの走行モードの総重量を設定します。

引数

value 総重量

void EfficiencyMapDefinition::SetDriveCycleUseVehicleParameters ( bool use )

効率マップの走行モードの車両パラメータフラグを設定します。

引数

use	車両パラメータを使うかのフラグ

void EfficiencyMapDefinition::SetDriveCycleUseVehicleSpeedTable ( bool use )

効率マップの走行モードの車速点列フラグを設定します。

引数

use	走行モードの車速点列を使うかのフラグ

void EfficiencyMapDefinition::SetDriveCycleVehicleSpeedDatabase ( String & database )

効率マップの走行モードの車両データベースを設定します。

引数

database 車両データベース

void EfficiencyMapDefinition::SetDriveCycleVehicleSpeedTable ( String array & array )

効率マップの走行モードの車速点列を設定します。

引数

array 車速点列

void EfficiencyMapDefinition::SetDriveCycleVoltageTimeTable ( String array & array )

効率マップの走行モードの電圧の時間変化を設定します。

引数

array 電圧の時間変化点列

void EfficiencyMapDefinition::SetEfficiencyCorrection ( bool correction )

効率マップの効率を補正するかを設定します。

引数

correction 効率を補正するかのフラグ

void EfficiencyMapDefinition::SetEfficiencyCorrectionTable ( String array & array )

効率マップの効率を補正するための補正テーブルを設定します。

引数

array 補正テーブル

void EfficiencyMapDefinition::SetExtrapolation ( bool value )

効率マップの0速度とトルクを外挿するかを設定します。

引数

value 外挿するかどうかのフラグ

void EfficiencyMapDefinition::SetFieldCoilCorrection	(	double	initialValue,
		double	endValue,
		int	division
	)

界磁コイル温度の分割数を設定します。

引数

initialValue	初期値
endValue	終了値
division	分割数

void EfficiencyMapDefinition::SetFieldCoilCorrectionBaseTemperature ( Variant & value )

効率マップの界磁コイルの基準温度を設定します。

引数

value 界磁コイルの基準温度

void EfficiencyMapDefinition::SetFieldCoilCorrectionCoefficient ( Variant & value )

効率マップの界磁コイルの係数を設定します。

引数

value 界磁コイルの係数

void EfficiencyMapDefinition::SetFieldCoilCorrectionTemperature	(	int	index,
		Variant &	temperatureValue
	)

界磁コイル温度の離散値を設定します。

引数

index	界磁コイル温度テーブルのインデックス
temperatureValue	界磁コイル温度テーブルの値

void EfficiencyMapDefinition::SetFieldCoilTemperatureCorrection ( bool use )

界磁コイルの温度を指定するかどうかを設定します。

引数

use	界磁コイルの温度を指定するかのフラグ

void EfficiencyMapDefinition::SetLossCorrection ( bool correction )

効率マップの損失を補正するかを設定します。

引数

correction 損失を補正するかのフラグ

void EfficiencyMapDefinition::SetLossCorrectionTable ( String array & array )

効率マップの損失を補正するための補正テーブルを設定します。

引数

array 補正テーブル

void EfficiencyMapDefinition::SetMagnetConductivity	(	int	index,
		Variant &	conductivity
	)

PWM磁石渦損の近似計算のために、磁石部品の電気伝導率を設定します。

引数

index	磁石部品のインデックス
conductivity	磁石部品の電気伝導率

void EfficiencyMapDefinition::SetMagnetCorrection	(	double	initialValue,
		double	endValue,
		int	division
	)

磁石温度の分割数を設定します。

引数

initialValue	初期値
endValue	終了値
division	分割数

void EfficiencyMapDefinition::SetMagnetCorrectionBaseTemperature ( Variant & value )

効率マップの磁石の基準温度を設定します。

引数

value 磁石の基準温度

void EfficiencyMapDefinition::SetMagnetCorrectionCoefficient ( Variant & value )

効率マップの磁石の係数を設定します。

引数

value 磁石の係数

void EfficiencyMapDefinition::SetMagnetCorrectionTemperature	(	int	index,
		Variant &	temperatureValue
	)

磁石温度の離散値を設定します。

引数

index	磁石温度テーブルのインデックス
temperatureValue	磁石温度テーブルの値

void EfficiencyMapDefinition::SetMagnetTemperatureCorrection ( bool use )

磁石の温度を指定するかどうかを設定します。

引数

use	磁石の温度を指定するかのフラグ

void EfficiencyMapDefinition::SetMaxCurrent ( Variant & current )

効率マップ作成用の最大電流を設定します。

引数

current 最大電流

void EfficiencyMapDefinition::SetMaxFieldCurrent ( Variant & fieldCurrent )

効率マップ作成用の最大界磁電流を設定します。

引数

fieldCurrent 最大界磁電流

void EfficiencyMapDefinition::SetMaxPowerLimit ( Variant & power )

効率マップ作成用の電力制約値を設定します。

引数

power 電力制約値

void EfficiencyMapDefinition::SetMaxVoltage ( Variant & voltage )

効率マップ作成用の最大電圧を設定します。

引数

voltage 最大電圧

void EfficiencyMapDefinition::SetMechancialLossFactor ( Variant & factor )

効率マップの機械損の損失係数を設定します。

引数

factor 損失係数

void EfficiencyMapDefinition::SetMotorControlType ( Variant & type )

モータ制御のタイプを文字列で設定します。

maximum_efficiency : 最大出力/最大効率

basic : 基本制御

引数

type モータ制御タイプ

void EfficiencyMapDefinition::SetMotorMode ( Variant & mode )

効率マップのモータモードを文字列で設定します。

motor : モータ

generation : モータ + 発電

引数

mode モータモード

void EfficiencyMapDefinition::SetMultiMaxVoltage	(	double	initialValue,
		double	endValue,
		int	division
	)

最大電圧の分割数を設定します。

引数

initialValue	初期値
endValue	終了値
division	分割数

void EfficiencyMapDefinition::SetMultiMaxVoltageTable	(	int	index,
		Variant &	value
	)

最大電圧の離散値を設定します。

引数

index	最大電圧テーブルのインデックス
value	最大電圧テーブルの値

void EfficiencyMapDefinition::SetName ( String & title )

効率マップ名を設定します。

引数

title 効率マップ名

void EfficiencyMapDefinition::SetOverrideMaterialConductivity ( bool override )

PWM磁石渦損の近似計算のために、材料データの電気伝導率を上書きするかどうかを設定します。

引数

override PWM磁石渦損(近似)の材料データの電気伝導率を上書きするかのフラグ

void EfficiencyMapDefinition::SetParallelConductorsSlotHeight ( Variant & slotHeight )

AC銅損の近似計算用に、スロット高さ方向の並列コンダクタ数を設定します。

引数

slotHeight スロット高さ方向の並列コンダクタ数

void EfficiencyMapDefinition::SetPowerLimitType ( Variant & type )

効率マップの電力制約タイプを設定します。

none
input_power
output_power

引数

type 電力制約タイプ

void EfficiencyMapDefinition::SetRotorConductorCorrection	(	double	initialValue,
		double	endValue,
		int	division
	)

ロータ導体温度の分割数を設定します。

引数

initialValue	初期値
endValue	終了値
division	分割数

void EfficiencyMapDefinition::SetRotorConductorCorrectionBaseTemperature ( Variant & value )

効率マップのロータ導体の基準温度を設定します。

引数

value ロータ導体の基準温度

void EfficiencyMapDefinition::SetRotorConductorCorrectionCoefficient ( Variant & value )

効率マップのロータ導体の係数を設定します。

引数

value ロータ導体の係数

void EfficiencyMapDefinition::SetRotorConductorCorrectionTemperature	(	int	index,
		Variant &	temperatureValue
	)

ロータ導体温度の離散値を設定します。

引数

index	ロータ導体温度テーブルのインデックス
temperatureValue	ロータ導体温度テーブルの値

void EfficiencyMapDefinition::SetRotorConductorTemperatureCorrection ( bool use )

ロータ導体の温度を指定するかどうかを設定します。

引数

use	ロータ導体の温度を指定するかのフラグ

void EfficiencyMapDefinition::SetSeriesConductorsSlotHeight ( Variant & slotHeight )

AC銅損の近似計算用に、スロット高さ方向の直列コンダクタ数を設定します。

引数

slotHeight スロット高さ方向の直列コンダクタ数

void EfficiencyMapDefinition::SetSpecifyCoilTemp ( bool value )

AC銅損の近似計算用に、電気伝導率にコイルの温度補正を行うかどうかを設定します。

引数

value コイルの温度補正を行うかどうかのフラグ

void EfficiencyMapDefinition::SetTable ( String & name )

効率マップの作成に使用する応答テーブル名を設定します。

引数

name テーブル名

void EfficiencyMapDefinition::SetTorqueType ( Variant & type )

トルクタイプを文字列で設定します。

shaft

electromagnetic

引数

type トルクタイプ

void EfficiencyMapDefinition::SetUseMaxVoltageDCBus ( bool value )

PWM損失近似計算用のDCバス電圧で最大電圧を使用するかどうかを設定します。

引数

value PWM損失近似計算用のDCバス電圧で最大電圧を使用するかのフラグ

void EfficiencyMapDefinition::SetUseMultiMaxVoltage ( bool use )

最大電圧を複数設定するかどうかを設定します。

引数

use	最大電圧を複数設定するかのフラグ

void EfficiencyMapDefinition::SetVoltageLimitType ( Variant & type )

効率マップ（速度優先）解析の電圧制限を文字列で設定します。

peak

fundamental

引数

type 電圧制限

void EfficiencyMapDefinition::SetXAxisDivisions ( Variant & value )

効率マップの計算点作成用の速度分割数を設定します。

引数

value 分割数

void EfficiencyMapDefinition::SetYAxisDivisions ( Variant & value )

効率マップの計算点作成用のトルク分割数を設定します。

引数

value 分割数

bool EfficiencyMapDefinition::SpecifyCoilTemp ( )

AC銅損の近似計算のために設定された、電気伝導率にコイルの温度補正を行うかどうかを取得します。

戻り値: 電気伝導率にコイルの温度補正を行うかどうかのフラグ

String EfficiencyMapDefinition::TableName ( )

効率マップを描画する際に使用する応答テーブルの名前を取得します。

戻り値: テーブル名

String EfficiencyMapDefinition::TorqueType ( )

トルクタイプを文字列で取得します。

shaft

electromagnetic

戻り値: トルクタイプ

String EfficiencyMapDefinition::VoltageLimitType ( )

電圧制限の設定を取得します。

peak : ピーク値から計算する

fundamental : 基本周波数から計算する

戻り値: 電圧制限

int EfficiencyMapDefinition::XAxisDivisions ( )

計算点の速度分割数を取得します。

戻り値: 分割数

int EfficiencyMapDefinition::YAxisDivisions ( )

計算点のトルク分割数を取得します。

戻り値: 分割数

公開メンバ関数

詳解

関数詳解
