Study クラスは
スタディの設定に使用します。
Model または Application クラスから呼び出すことができます。
. [詳解]

公開メンバ関数
void	AddCadParameter (String &name)
	モデルの寸法パラメータを、パラメトリックの対象に追加します。 [詳解]

void	AddCadParameters (StringList &names)
	複数のモデルの寸法パラメータを、パラメトリックの対象に追加します。 [詳解]

void	AddMaterialByName (String &matname)
	新しい材料を追加します。 [詳解]

ScriptObject *	AddPostCalculationScript (String &title)
	空のポスト計算スクリプトを追加します。 [詳解]

ScriptObject *	AddPostCalculationScriptFromFile (String &filename)
	指定されたファイルからポスト計算スクリプトを追加します。 [詳解]

void	AddRemoteCases (String array &indices)
	リモート計算からケースを追加します。 [詳解]

void	AddSubroutineParameter (String &name, Variant &value)
	ユーザーサブルーチンのパラメータを追加します。 [詳解]

void	AddWarningAsError (int code)
	コードを指定してエラーリストにワーニングを追加します。 [詳解]

bool	AnyCaseHasResult ()
	スタディのいずれかのケースに解析結果がある場合、戻り値として True を取得します。 [詳解]

void	ApplyAllCasesCadParameters ()
	全ケースのモデルの寸法パラメータ各値を更新します。

void	ApplyCadParameters ()
	モデルの寸法パラメータの各値を更新します。

String	CalculationFolder (int caseno=-1)
	計算実行フォルダ名を取得します。 [詳解]

bool	CaseHasMesh (int caseIndex)
	スタディの指定されたケースにメッシュが生成されている場合に、戻り値として True を取得します。 [詳解]

bool	CaseHasMeshAnyPart (int caseIndex)
	スタディの指定されたケースにどれかの部品にメッシュが生成されている場合に、戻り値として True を取得します。 [詳解]

bool	CaseHasResult (int caseIndex)
	スタディの指定されたケースに解析結果がある場合、戻り値としてTrueを取得します。 [詳解]

void	CheckFolderResults (String &folder)
	フォルダを指定し、そこに置かれた結果ファイル（*.jplot）を読み込みます。 [詳解]

void	CheckForCaseResults ()
	現在、アクティブなケースについて、読み込まれていない結果が存在した場合、それらを読み込みます。

void	CheckForNewCases ()
	計算実行フォルダに新しく追加されたケースがあるかどうかを確認し、あった場合は現スタディにそのケースを追加します。

void	CheckForNewResults ()
	スタディに含まれる全ケースについて、読み込まれていない結果が存在した場合に、それらを読み込みます。

void	ClearAllCasesMeasurementCache ()
	結果がない全ケースのモデルの形状測定変数をクリアします。

void	ClearProbeIdSettings ()
	要素や節点のIDを使って指定された、プローブの測定位置の設定を削除します。

Model *	ConvertMeshToModel ()
	メッシュからモデルを作成します。 [詳解]

ResultCalculation *	CopyCalculation (ResultCalculation *cal)
	指定された ResultCalculation オブジェクトをコピーして、新たな ResultCalculation オブジェクトを取得します。 [詳解]

CalculationDefinition *	CopyCalculationDefinition (CalculationDefinition *copy)
	指定された CalculationDefinition オブジェクトをコピーして、新たな CalculationDefinition オブジェクトを作成します。 [詳解]

CalculationTarget *	CopyCalculationTarget (CalculationTarget *copy)
	指定された CalculationTarget オブジェクトをコピーして、新たな CalculationTarget オブジェクトを作成します。 [詳解]

ContourDefinition *	CopyContour (ContourDefinition *contour)
	指定された ContourDefinition オブジェクトをコピーして、 ContourDefinition オブジェクトを作成します。 [詳解]

FluxLineDefinition *	CopyFluxLine (FluxLineDefinition *contour)
	指定された FluxLineDefinition オブジェクトをコピーして、 FluxLineDefinition オブジェクトを作成します。 [詳解]

ProbeDefinition *	CopyProbe (ProbeDefinition *copy)
	プローブをコピーします。 [詳解]

ScalingFactor *	CopyScaling (ScalingFactor *scaling)
	指定された ScalingFactor オブジェクトをコピーして、 ScalingFactor オブジェクトを作成します。 [詳解]

VectorDefinition *	CopyVector (VectorDefinition *vector)
	指定された VectorDefinition オブジェクトをコピーして、 VectorDefinition オブジェクトを作成します。 [詳解]

VibrationDefinition *	CopyVibrationDefinition (VibrationDefinition *vibration)
	指定された VibrationDefinition オブジェクトをコピーして、新たな VibrationDefinition オブジェクトを作成します。 [詳解]

WindingDefinition *	CopyWinding (WindingDefinition *defn)
	巻線設定をコピーして新しい巻線設定を作成します。 [詳解]

WindingRegion *	CopyWindingRegion (WindingRegion *copy)
	巻線領域をコピーして新しい巻線領域を作成します。 [詳解]

Study *	Create2DStudy (String &name)
	名前を指定して、断面解析スタディから2次元（または軸対称）の Study オブジェクトを作成します。 [詳解]

void	CreateAnalysisTemplate (String &title, String &tooltip, String &folder=String(), double version=1.0 *kProjectFileVersion)
	スタディを、［ツールボックス］の解析テンプレートとして登録します。 [詳解]

Study *	CreateAxisymmetricCutPlaneStudy (String &study_name, String &condition_name)
	スタディの名前と断面条件のタイトルを指定して、断面解析（軸対称）の Study オブジェクトを作成します。 [詳解]

ResultCalculation *	CreateCalculation (String &typeName, String &name)
	名前と条件タイプを指定して ResultCalculation オブジェクトを作成します。 [詳解]

CalculationDefinition *	CreateCalculationDefinition (String &name)
	名前を指定して CalculationDefinition オブジェクトを作成します（部品の計算）。 [詳解]

Circuit *	CreateCircuit ()
	新しい空の回路を追加します。 [詳解]

CompositeResultDefinition *	CreateCompositeResult (String &name)
	名前を指定して CompositeResultDefinition オブジェクトを作成します。 [詳解]

Condition *	CreateCondition (String &typeName, String &name)
	条件タイプと名前を指定して、 Condition オブジェクトを作成します。 [詳解]

ContourDefinition *	CreateContour (String &name)
	名前を指定して ContourDefinition オブジェクトを作成します。 [詳解]

Study *	CreateCutPlaneStudy (String &study_name, String &condition_name)
	スタディの名前と断面条件のタイトルを指定して、断面解析（2次元）の Study オブジェクトを作成します。 [詳解]

DifferenceEfficiencyMapDefinition *	CreateDifferenceEfficiencyMapDefinition (String &name)
	新しい差分データ入力の効率マップ定義オブジェクトを作成します。 [詳解]

void	CreateDriveCycleResponseParametricData (DriveCycleResponseDataParameter *parameter)
	パラメータを指定して、走行モードの応答値を作成します。 [詳解]

CalculationDefinition *	CreateEdgeCalculationDefinition (String &name)
	名前を指定して CalculationDefinition オブジェクトを作成します（エッジの計算）。 [詳解]

CalculationTarget *	CreateEdgeCalculationTarget (String &name)
	名前を指定して CalculationTarget オブジェクトを作成します（エッジ）。 [詳解]

EfficiencyMapDefinition *	CreateEfficiencyMapDefinition (String &name)
	新しい効率マップ定義オブジェクトを作成します。 [詳解]

void	CreateEfficiencyMapParametricData (Variant &val, EfficiencyMapResponseDataParameter *parameter)
	効率マップの名前またはインデックスを指定して、効率マップの応答値を作成します。 [詳解]

ExternalEfficiencyMapDefinition *	CreateExternalEfficiencyMapDefinition (String &name)
	新しい外部データ入力の効率マップ定義オブジェクトを作成します。 [詳解]

FilterDefinition *	CreateFilterDefinition (String &name)
	名前を指定して FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ菴懈�縺励∪縺吶 [詳解]

FluxLineDefinition *	CreateFluxLine (String &name)
	名前を指定して FluxLineDefinition オブジェクトを作成します。 [詳解]

Job *	CreateJob ()
	現ケースのバッチ実行（または全ケースのバッチ実行）を行うために Job オブジェクトを作成します。「ジョブ」とは、マシン間でやりとりされる解析の実行命令のことです。 [詳解]

void	CreateKeepMeshSkinDepth ()
	未適用の表皮厚さメッシュの設定がある場合に、その設定をモデルに適用します。

Study *	CreateLossStudy (String &name)
	名前を指定して、鉄損解析の Study オブジェクトを作成します。 [詳解]

void	CreateMesh ()
	メッシュを生成します。

Part *	CreateMeshPart (String &name)
	スタディにメッシュグループに設定する部品を作成します。 [詳解]

void	CreateMorphing ()
	モーフィングを生成します。

void	CreateParametricDataFromCalculation (Variant &val, ResponseDataParameter *parameter, int index=0)
	結果の計算の名前またはインデックスを指定して、応答値を作成します。 [詳解]

void	CreateParametricDataFromProbe (Variant &val, ResponseDataParameter *parameter, int index=0)
	プローブの名前またはインデックスを指定して、応答値を作成します。 [詳解]

void	CreateParametricDataFromSection (Variant &val, ResponseDataParameter *parameter, int index=0)
	セクショングラフの名前またはインデックスを指定して、応答値を作成します。 [詳解]

void	CreateParametricDataFromTable (String &val, ResponseDataParameter *parameter)
	テーブル名を指定して、応答値を作成します。 [詳解]

void	CreateParametricDataFromVectorExpression (Variant &val, ResponseDataParameter *parameter)
	ベクトル方程式オブジェクト名を指定して、応答値を作成します。 [詳解]

void	CreateParametricDataFromVibration (Variant &val, ResponseDataParameter *parameter, int index=0)
	振動計算の名前またはインデックスを指定して、応答値を作成します。 [詳解]

DataSet *	CreateParametricGraph (String &xaxis, int xseries, String &yaxis, bool pareto=false)
	応答グラフを作成します。 [詳解]

ParametricGraphDefinition *	CreateParametricGraphDefinition ()
	応答グラフのオブジェクトを作成します。 [詳解]

DataSet *	CreateParametricGraphWithName (String &graphname, String &xaxis, int xseries, String &yaxis, bool pareto=false)
	指定された名前の応答グラフを作成します。 [詳解]

Condition *	CreatePostCondition (String &typeName, String &name)
	磁界解析スタディに磁束計算を設定します。 [詳解]

ProbeDefinition *	CreateProbe (String &name)
	名前を指定して、プローブを作成します。 [詳解]

ResponseTableDefinition *	CreateResponseTableDefinition (String &name)
	精度優先効率マップ用の応答値テーブルを作成します。 [詳解]

ResponseTableResultType *	CreateResponseTableResultType (String &name)
	精度優先用の新しい ResponseTableResultType オブジェクトを作成します。 [詳解]

ScalingFactor *	CreateScaling (String &name)
	名前を指定して ScalingFactor オブジェクトを作成します。 [詳解]

void	CreateScriptParametricData (String &title, String &variable, String &script)
	スクリプトの応答値を作成します。 [詳解]

SectionGraph *	CreateSectionGraph (String &name, Variant &index=-1)
	名前を指定して SectionGraph オブジェクトを作成します。 [詳解]

CalculationDefinition *	CreateSurfaceCalculationDefinition (String &name)
	名前を指定して CalculationDefinition オブジェクトを作成します（面の計算）。 [詳解]

CalculationTarget *	CreateSurfaceCalculationTarget (String &name)
	名前を指定して CalculationTarget オブジェクトを作成します（面）。 [詳解]

ResponseTableCorrection *	CreateTableCorrection (String &name)
	速度優先効率マップ用の ResponseTableCorrection オブジェクトを作成します。 [詳解]

TableDefinition *	CreateTableDefinition ()
	TableDefinition オブジェクトを作成します。 [詳解]

ThermalEfficiencyMapDefinition *	CreateThermalEfficiencyMapDefinition (String &name)
	熱解析の新しい効率マップ定義オブジェクトを作成します。 [詳解]

VectorDefinition *	CreateVector (String &name)
	名前を指定して VectorDefinition オブジェクトを作成します。 [詳解]

VectorExpression *	CreateVectorExpression (String &name)
	名前を指定して VectorExpression オブジェクトを作成します。 [詳解]

VibrationDefinition *	CreateVibrationDefinition (String &name)
	名前を指定して VibrationDefinition オブジェクトを作成します。 [詳解]

WindingDefinition *	CreateWinding (String &type, String &name)
	新しい巻線設定を作成します。 [詳解]

WindingRegion *	CreateWindingRegion (String &name, Variant &type=0)
	新しい巻線領域を作成します。 [詳解]

int	CurrentIndexPostCalculationScripts ()
	アクティブなポスト計算スクリプトリストのインデックスを取得します。 [詳解]

void	DeleteAirMesh ()
	空気領域を削除します。

void	DeleteCadParameter (String &name)
	モデルの寸法パラメータを、パラメトリックの対象から外します。 [詳解]

void	DeleteCalculation (Variant &val)
	名前またはインデックスを指定して、計算項目を削除します。 [詳解]

void	DeleteCalculationDefinition (Variant &val)
	名前またはインデックスを指定して CalculationDefinition オブジェクトを削除します。 [詳解]

void	DeleteCalculationTarget (Variant &val)
	名前またはインデックスを指定して、 CalculationTarget オブジェクトを削除します。 [詳解]

void	DeleteCircuit ()
	回路を削除します。

void	DeleteCompositeResult (Variant &val)
	名前またはインデックスを指定して、同時表示を削除します。 [詳解]

void	DeleteCondition (Variant &val)
	名前またはインデックスを指定して、条件を削除します。 [詳解]

void	DeleteContour (Variant &val)
	名前またはインデックスを指定して、コンタープロットを削除します。 [詳解]

void	DeleteDifferenceEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して DifferenceEfficiencyMapDefinition オブジェクトを削除します。 [詳解]

void	DeleteEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して EfficiencyMapDefinition オブジェクトを削除します。 [詳解]

void	DeleteExternalEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して ExternalEfficiencyMapDefinition オブジェクトを削除します。 [詳解]

void	DeleteFilterResultDefinition (Variant &val)
	名前またはインデックスを指定して、フィルターオブジェクトを削除します。 [詳解]

void	DeleteFluxLine (Variant &val)
	名前またはインデックスを指定して、フラックスラインプロットを削除します。 [詳解]

void	DeleteMesh ()
	アクティブなケースのメッシュを削除します。

void	DeleteMeshAllCases ()
	全ケースのメッシュを削除します。

void	DeleteMeshPart (Variant &var)
	メッシュグループから作成した部品をスタディから削除します。 [詳解]

void	DeleteParametricData (Variant &val)
	名前またはインデックスを指定して、応答値を削除します。 [詳解]

void	DeletePostCalculationScript (Variant &nameOrIndex)
	名前またはインデックスを指定して、ポスト計算スクリプトを削除します。 [詳解]

void	DeletePostCondition (Variant &val)
	名前またはインデックスを指定して、ポスト条件を削除します。 [詳解]

void	DeleteProbe (Variant &val)
	名前またはインデックスを指定して、プローブを削除します。 [詳解]

void	DeleteResponseTable (CircuitComponent *component)
	RTコンポーネントから作成した応答値テーブルを削除します。 [詳解]

void	DeleteResponseTableDefinition (Variant &val)
	名前またはインデックスを指定して ResponseTableDefinition オブジェクトを削除します。 [詳解]

void	DeleteResponseTableResultType (Variant &val)
	名前またはインデックスを指定して ResponseTableResultType オブジェクトを削除します。 [詳解]

void	DeleteResult ()
	全ケースの結果を削除します。このコマンドの場合、結果ファイルも削除されます。

void	DeleteResultCase (int caseno)
	指定したケースの結果を削除します。このコマンドの場合、結果ファイルも削除されます。 [詳解]

void	DeleteResultCaseFromStudy (int caseno)
	スタディから指定したケースの結果を削除します。 [詳解]

void	DeleteResultCurrentCase ()
	現ケースの結果を削除します。このコマンドの場合、結果ファイルも削除されます。

void	DeleteResultCurrentCaseFromStudy ()
	スタディから現ケースの結果を削除します。 [詳解]

void	DeleteResultFromStudy ()
	スタディから全ケースの結果を削除します。 [詳解]

void	DeleteScaling (Variant &val)
	名前またはインデックスを指定して、スケール表示を削除します。 [詳解]

void	DeleteSectionGraph (Variant &val)
	名前またはインデックスを指定して、セクショングラフを削除します。 [詳解]

void	DeleteTableCorrection (Variant &val)
	名前またはインデックスを指定して ResponseTableCorrection オブジェクトを削除します。 [詳解]

void	DeleteThermalEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して ThermalEfficiencyMapDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜑企勁縺励∪縺吶 [詳解]

void	DeleteUseWinding ()
	巻線の使用をOffにします。

void	DeleteVector (Variant &val)
	名前またはインデックスを指定して、ベクトルプロットを削除します。 [詳解]

void	DeleteVectorExpression (Variant &val)
	名前またはインデックスを指定して、ベクトル方程式オブジェクトを削除します。 [詳解]

void	DeleteVibrationDefinition (Variant &val)
	名前またはインデックスを指定して VibrationDefinition オブジェクトを削除します。 [詳解]

void	DeleteWinding (Variant &val)
	名前またはインデックスを指定して巻線設定オブジェクトを削除します。 [詳解]

void	DeleteWindingRegion (Variant &val)
	名前またはインデックスを指定して巻線領域オブジェクトを削除します。 [詳解]

SectionGraph *	DuplicateSectionGraph (Variant &val)
	名前またはインデックスを指定して、SectionGraph の複製を取得します。 [詳解]

void	ExportAnalysisParameters (String &filename, bool openCadLink)
	解析パラメータ一アイテムをファイルに書き出します。 [詳解]

void	ExportCaseValueData (String &filename)
	応答値テーブルをファイル（.htm, .txt, *.csv）にエクスポートします。 [詳解]

bool	ExportMinMaxTable (TableDefinition *def, String &filename)
	最大・最小テーブルをファイル（.htm, .txt, *.csv）にエクスポートします。 [詳解]

bool	ExportPositionTable (TableDefinition *def, String &filename)
	座標テーブルをファイル（.htm, .txt, *.csv）にエクスポートします。 [詳解]

void	ExportResponseTable (String &filename, Variant &nameOrIndex, int caseIndex, double temp=0.0)
	効率マップの応答値テーブルをファイルに書き出します [詳解]

bool	ExportResultValuesTable (TableDefinition *def, String &filename)
	結果値テーブルをファイル（.htm, .txt, *.csv）にエクスポートします。 [詳解]

void	ExportRttFile (RttFileParameter *parameter)
	RttFileParameterオブジェクトに設定されたパラメータをrttファイルまでに出力します。 [詳解]

void	ExportSubroutineParameter (String &filename)
	ユーザーサブルーチンのパラメータをファイル（.csv, .txt）に書き出します。 [詳解]

bool	ExportTable (TableDefinition *def, String &filename, Variant &filetype)
	結果テーブルをファイル（.htm, .txt, *.csv）にエクスポートします。 [詳解]

void	ExportTags (String &filename)
	タグと値をファイル（.csv, .txt）に書き出します。 [詳解]

void	ForceRebuildCadParameters ()
	結果の有無にかかわらず、現在のケースのモデルをリビルドします。

ResultViewItemList *	GetAllCasesResultViewItemList ()
	全ケース結果一覧リストを取得します。 [詳解]

ResultCalculation *	GetCalculation (Variant &val)
	名前またはインデックスを指定して ResultCalculation オブジェクトを取得します。 [詳解]

CalculationDefinition *	GetCalculationDefinition (Variant &val)
	名前またはインデックスを指定して CalculationDefinition オブジェクトを取得します。 [詳解]

CalculationTarget *	GetCalculationTarget (Variant &val)
	名前またはインデックスを指定して、 CalculationTarget オブジェクトを取得します。 [詳解]

bool	GetCheckForTopologyChanges ()
	部品、面、エッジ、頂点の増減をチェックするかどうかを取得します。 [詳解]

Circuit *	GetCircuit ()
	Circuit オブジェクトを取得します。 [詳解]

CompositeResultDefinition *	GetCompositeResult (Variant &val)
	名前またはインデックスを指定して、 CompositeResultDefinition オブジェクトを取得します。 [詳解]

Condition *	GetCondition (Variant &val)
	名前またはインデックスを指定して、 Condition オブジェクトを取得します。 [詳解]

Variant	GetConditionTypes ()
	使用可能な条件タイプの名前リストを取得します。 [詳解]

ContourDefinition *	GetContour (Variant &val)
	名前またはインデックスを指定して、 ContourDefinition オブジェクトを取得します。 [詳解]

bool	GetCopyOnUpdate ()
	モデル更新時にスタディをコピーするかどうかを取得します。 [詳解]

ResponseCreateAdditionalPointsInfo *	GetCreateResponseAdditionalPointsInfo ()
	効率マップの速度優先の点列追加再計算設定を指定する ResponseCreateAdditionalPointsInfo 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶 [詳解]

ResponseCreateInfo *	GetCreateResponseInfo ()
	効率マップの応答値テーブル設定を指定する ResponseCreateInfo 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶 [詳解]

int	GetCurrentCase ()
	現在アクティブなケース番号を取得します。 [詳解]

DataSet *	GetDataSet (String &name, int caseno)
	名前を指定して、DataSet オブジェクトを取得します。 [詳解]

String	GetDescription ()
	説明を取得します。 [詳解]

DesignTable *	GetDesignTable ()
	パラメトリック設定用のインターフェースを取得します。 [詳解]

DifferenceEfficiencyMapDefinition *	GetDifferenceEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して DifferenceEfficiencyMapDefinition オブジェクトを取得します。 [詳解]

EfficiencyMapPlot *	GetDifferenceEfficiencyMapPlot (Variant &val)
	名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。 [詳解]

EfficiencyMapDefinition *	GetEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して EfficiencyMapDefinition オブジェクトを取得します。 [詳解]

EfficiencyMapPlot *	GetEfficiencyMapPlot (Variant &val)
	名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。 [詳解]

ExternalEfficiencyMapDefinition *	GetExternalEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して ExternalEfficiencyMapDefinition オブジェクトを取得します。 [詳解]

EfficiencyMapPlot *	GetExternalEfficiencyMapPlot (Variant &val)
	名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。 [詳解]

double	GetFacesHeight (String array &faceIds, Point *vector)
	指定した方向での面の高さを取得します。 [詳解]

double	GetFacesMaximumDistanceFromAxis (String array &faceIds, Point origin, Point vector)
	指定した面と軸との間の最大距離を取得します。 [詳解]

FilterDefinition *	GetFilterResultDefinition (Variant &val)
	名前またはインデックスを指定して、 FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶 [詳解]

FluxLineDefinition *	GetFluxLine (Variant &val)
	名前またはインデックスを指定して、 FluxLineDefinition オブジェクトを取得します。 [詳解]

String	GetHiddenResults ()
	非表示にするテーブル結果項目を取得します。 [詳解]

Study *	GetMasterStudy ()
	親の Study オブジェクトを取得します。 [詳解]

Material *	GetMaterial (Variant &val)
	名前またはIDによって、部品に設定された材料を取得します。 [詳解]

String	GetMaterialAttributeParameters ()
	材料特性一覧を取得します。 [詳解]

Material *	GetMaterialByIndex (int index)
	インデックスを指定して、材料を取得します。 [詳解]

MeasurementVariable *	GetMeasurementVariable (Variant &val)
	名前またはインデックスを指定して、 MeasurementVariable オブジェクトを取得します。 [詳解]

MeshControl *	GetMeshControl ()
	メッシュのプロパティを設定するために MeshControl オブジェクトを取得します。 [詳解]

MeshGroupList *	GetMeshGroupList ()
	メッシュグループリストを取得します。 [詳解]

Part *	GetMeshPart (Variant &var)
	メッシュグループから作成した部品を取得します。 [詳解]

Part *	GetMeshPartByIndex (int index)
	インデックスを指定してメッシュグループから作成した部品を取得します。 [詳解]

MeshToModelParameter *	GetMeshToModelParameter ()
	MeshToModelParameterオブジェクトを取得します。 [詳解]

Condition *	GetModelCopyControl ()
	スタディに結果が存在する場合に作成されるモデルコピーのオブジェクトを取得します。モデルコピーは Condition オブジェクトとして作成されます。 [詳解]

String	GetName ()
	スタディの名前を文字列で取得します。 [詳解]

Variant	GetNodeIdsOnEdge (int edgeId)
	指定されたエッジ上の節点のIDリストを取得します。 [詳解]

Variant	GetNodeIdsOnFace (int faceId)
	指定された面上の節点のIDリストを取得します。 [詳解]

OptimizationTable *	GetOptimizationTable ()
	最適化テーブルオブジェクトを取得します。 [詳解]

ParameterSettingStatus *	GetParameterSettingStatus ()
	解析パラメータ一覧の表示状態を指定する ParameterSettingStatus オブジェクトを取得します。 [詳解]

ScriptObject *	GetPostCalculationScript (Variant &nameOrIndex)
	名前またはインデックスを指定して、ポスト計算スクリプトを取得します。 [詳解]

Variant	GetPostCalculationScriptParameter (Variant &nameOrIndex, String &key)
	名前またはインデックスを指定して、ポスト計算スクリプトのパラメータを取得します。 [詳解]

Condition *	GetPostCondition (Variant &val)
	名前またはインデックスを指定して、磁束計算を取得します。 [詳解]

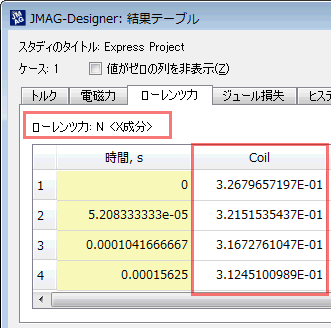

double	GetPostValue (String &name)
	スカラータイプの結果値を取得します。 [詳解]

ProbeDefinition *	GetProbe (Variant &val)
	名前またはインデックスを指定して、プローブを取得します。 [詳解]

Report *	GetReport ()
	Report オブジェクトを取得します。 [詳解]

Variant	GetResponseData (String &name, int caseIndex)
	単一ケースの応答値計算におけるすべての変数の値を取得します。 [詳解]

ResponseTableDefinition *	GetResponseTableDefinition (Variant &val)
	名前またはインデックスを指定して ResponseTableDefinition オブジェクトを取得します。 [詳解]

ResponseTableResultType *	GetResponseTableResultType (Variant &val)
	名前またはインデックスを指定して ResponseTableResultType オブジェクトを取得します。 [詳解]

double	GetResponseVariable (String &name, int caseIndex)
	応答値の変数の値を取得します。 [詳解]

String	GetResultFileName ()
	結果ファイル名(.jplot, .plot)を取得します。 [詳解]

StringList	GetResultFileNameList ()
	スタディの結果ファイル名一覧を文字列リストで取得します。 [詳解]

Variant	GetResultFileNames ()
	スタディの結果ファイル名一覧を取得します。 [詳解]

ResultTable *	GetResultTable ()
	ResultTable オブジェクトを取得します。 [詳解]

ResultViewItemList *	GetResultViewItemList ()
	結果一覧リストを取得します。 [詳解]

ScalingFactor *	GetScaling (Variant &val)
	名前またはインデックスを指定して、 ScalingFactor オブジェクトを取得します。 [詳解]

String	GetScriptTypeName ()
	スタディのタイプ名を文字列で取得します。 [詳解]

SectionGraph *	GetSectionGraph (Variant &val)
	名前またはインデックスを指定して SectionGraph オブジェクトを取得します。 [詳解]

Study *	GetSlaveStudy (Variant &val)
	名前またはインデックスを指定して、子スタディの Study オブジェクトを取得します。 [詳解]

Step *	GetStep ()
	スタディのプロパティの、ステップコントロールおよび周波数コントロールを設定するために Step オブジェクトを取得します。 [詳解]

int	GetStudyId ()
	プロジェクト内で一意なスタディIDを取得します。 [詳解]

StudyProperties *	GetStudyProperties ()
	StudyProperties オブジェクトを取得します。 [詳解]

ResponseTableCorrection *	GetTableCorrection (Variant &val)
	名前またはインデックスを指定して ResponseTableCorrection オブジェクトを取得します。 [詳解]

String	GetTagName (int index)
	指定されたインデックスのタグ名を取得します。 [詳解]

String	GetTagValue (Variant &indexOrName)
	指定されたインデックスのタグ値を取得します。 [詳解]

ThermalEfficiencyMapDefinition *	GetThermalEfficiencyMapDefinition (Variant &val)
	名前またはインデックスを指定して ThermalEfficiencyMapDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶 [詳解]

String	GetType ()
	スタディの解析タイプ名を文字列で取得します。 [詳解]

bool	GetUpdateCaseValuesWithGeometryAdjustedValues ()
	ケースの値を寸法調整後の値で更新するかどうかを取得します。 [詳解]

String	GetUuid ()
	現在のスタディに一意なIDを取得します。

ParametricEquation *	GetVariable (Variant &name)
	変数を指定して方程式を取得します。 [詳解]

VectorDefinition *	GetVector (Variant &val)
	名前またはインデックスを指定して、 VectorDefinition オブジェクトを取得します。 [詳解]

VectorExpression *	GetVectorExpression (Variant &val)
	名前またはインデックスを指定して、 VectorExpression オブジェクトを取得します。 [詳解]

Variant	GetVectorPostValue (String &name)
	ベクトルタイプの結果値を取得します。 [詳解]

VibrationDefinition *	GetVibrationDefinition (Variant &val)
	名前またはインデックスを指定して VibrationDefinition オブジェクトを取得します。 [詳解]

WindingDefinition *	GetWinding (Variant &val)
	名前またはインデックスを指定して巻線設定オブジェクトを取得します。 [詳解]

WindingRegion *	GetWindingRegion (Variant &val)
	名前またはインデックスを指定して巻線領域オブジェクトを取得します。 [詳解]

bool	HasCircuit ()
	スタディに回路がある場合、戻り値として True を取得します。 [詳解]

bool	HasIntersection ()
	現ケースでの、部品同士の干渉をチェックします。 [詳解]

bool	HasMasterStudy ()
	スタディが親スタディを持つ場合、戻り値として True を取得します。 [詳解]

bool	HasMesh ()
	スタディの現ケースにメッシュが生成されている場合に、戻り値として True を取得します。 [詳解]

bool	HasMeshAnyPart ()
	スタディの現ケースにどれかの部品にメッシュが生成されている場合に、戻り値として True を取得します。 [詳解]

bool	HasParametricData (String &name)
	スタディに指定された名前の応答値が存在する場合、戻り値として True を取得します。 [詳解]

bool	HasResult ()
	スタディの現ケースに解析結果がある場合、戻り値として True を取得します。 [詳解]

bool	HasUseWinding ()
	巻線を使用する場合、戻り値として True を取得します。 [詳解]

void	ImportSubroutineParameter (String &filename)
	ユーザーサブルーチンのパラメータをファイル（.csv, .txt）から読み込みます。 [詳解]

void	ImportTags (String &filename)
	タグと値をファイル（.csv, .txt）から読み込みます。 [詳解]

bool	IsAxisymmetricStudy ()
	軸対称解析スタディの場合に、戻り値として True を取得します。 [詳解]

bool	IsCutPlaneStudy ()
	断面解析スタディの場合に、戻り値として True を取得します。 [詳解]

bool	IsModelError (int caseno=-1)
	モデルエラーの場合、戻り値としてTrueを取得します。 [詳解]

bool	IsModelWarning (int caseno=-1)
	モデルワーニングの場合、戻り値としてTrueを取得します。 [詳解]

bool	IsPartSuppressed (Variant &part)
	部品の抑制状態を取得します。 [詳解]

bool	IsValid ()
	オブジェクトが有効であるとき、戻り値として True を取得します。 [詳解]

Circuit *	LoadCircuit (String &filename)
	指定されたファイルを読み込んで回路を追加します。 [詳解]

void	LoadFromWeightCsv (String &csvFile, String array &cases, bool isDuplicate)
	重みファイルを指定して、スタディにケースを追加します。 [詳解]

bool	LoadMesh ()
	現ケースの生成済メッシュを読み込みます。 [詳解]

void	LoadMeshAllCases ()
	全ケースの生成済メッシュを読み込みます。

void	LoadRemoteResults (String array &cases)
	リモート計算から結果ファイル（*.jplot）をインポートします。 [詳解]

void	LoadTopologyResults (String &typeName, int cases=0)
	トポロジー最適化の解析結果をロードします。 [詳解]

String	MagnetizedMaterialName ()
	着磁解析を実行したスタディから、解析によって作成されたユーザー着磁材料の名前を取得します。 [詳解]

double	MeasureDistance (String &fromType, Variant &fromID, String &toType, Variant &toID)
	指定されたエンティティ間の距離を測定します。 [詳解]

double	MeasureDistanceFrom (double x, double y, double z, String &toType, Variant &toID)
	指定された座標(x,y,z)とエンティティの距離を測定します。 [詳解]

double	MeasureDistanceFromPoint (Point *p, String &toType, Variant &toID)
	指定された Point オブジェクトとエンティティの距離を測定します。 [詳解]

double	MeasureNodeAngle (Variant &fromID, Variant &centerID, Variant &toID)
	指定された3点の角度を計測します。 [詳解]

double	MeasurePointNodeAngle (double x, double y, double z, Variant &fromID, Variant &toID)
	指定された中心点と2点の角度を測定します。 [詳解]

double	MeasurePointVertexAngle (double x, double y, double z, Variant &fromID, Variant &toID)
	指定された中心点と2点の角度を測定します。 [詳解]

double	MeasureVertexAngle (Variant &fromID, Variant &centerID, Variant &toID)
	指定された3点の角度を計測します。 [詳解]

void	MergeJcf (String &filename)
	ファイルパスを指定して、現スタディにJCFファイルのモデルデータをマージします。 [詳解]

void	MergeJcfForPreview (String &filename)
	これは内部関数であるため、正式にサポートしていません。 [詳解]

int	NumAirRegions ()
	空気領域の数を整数で取得します。 [詳解]

int	NumCalculationDefinitions ()
	スタディに定義された結果計算（部品、面、エッジ）の数を整数で取得します。 [詳解]

int	NumCalculations ()
	計算項目の数を整数で取得します。 [詳解]

int	NumCalculationTargets ()
	スタディに定義された計算対象の数を整数で取得します。 [詳解]

int	NumConditions ()
	スタディ中の条件の数を整数で取得します。 [詳解]

int	NumContours ()
	コンタープロットの数を整数で取得します。 [詳解]

int	NumDifferenceEfficiencyMapDefinitions ()
	差分データ入力の効率マップ定義の数を取得します。 [詳解]

int	NumEfficiencyMapDefinitions ()
	効率マップ定義の数を取得します。 [詳解]

int	NumExternalEfficiencyMapDefinitions ()
	外部データ入力の効率マップ定義の数を取得します。 [詳解]

int	NumFluxLines ()
	フラックスラインプロットの数を整数で取得します。 [詳解]

int	NumMaterials ()
	材料数を取得します。 [詳解]

int	NumPostCalculationScripts ()
	スタディに登録されたポスト計算スクリプトの数を取得します。

int	NumPostConditions ()
	磁界解析スタディに設定されている、磁束計算の数を整数で取得します。 [詳解]

int	NumPostParameters ()
	ポストパラメータの数を整数で取得します。 [詳解]

int	NumProbes ()
	プローブの数を取得します。 [詳解]

int	NumResponseTableDefinitions ()
	精度優先効率マップ用の応答値テーブルの数を取得します。 [詳解]

int	NumResponseTableResultTypes ()
	精度優先用の応答値テーブルの結果タイプの数を取得します。 [詳解]

int	NumScalings ()
	スケール表示の数を整数で取得します。 [詳解]

int	NumSectionGraphs ()
	セクショングラフの数を整数で取得します。 [詳解]

int	NumSlaveStudies ()
	スタディが持つ子スタディの数を整数で取得します。 [詳解]

int	NumTableCorrections ()
	応答テーブル補正の数を取得します。 [詳解]

int	NumTags ()
	タグ数を取得します。 [詳解]

int	NumThermalEfficiencyMapDefinitions ()
	熱解析の効率マップ定義の数を取得します。 [詳解]

int	NumVectors ()
	ベクトルプロットの数を整数で取得します。 [詳解]

int	NumVibrationDefinitions ()
	スタディに定義された振動計算の数を整数で取得します。 [詳解]

int	NumWindingRegions ()
	巻線領域の数を取得します。 [詳解]

int	NumWindings ()
	巻線設定の数を取得します。 [詳解]

Variant	ParametricDataNames ()
	パラメトリックの対象データ名の一覧を取得します。 [詳解]

String	PostParameterName (int index)
	インデックスを指定して、ポストパラメータ名を取得します。 [詳解]

int	PostParameterType (String &name)
	名前を指定して、ポストパラメータの種類を取得します。 [詳解]

void	RebuildAllCasesCadParameters ()
	結果がない全ケースのモデルをリビルドします。

bool	RemoveAllResults ()
	テーブル結果以外を現在のケースの結果ファイルより削除します。メッシュも削除されます。 [詳解]

bool	RemoveAllResultsAllCases ()
	テーブル結果以外を全ケースの結果ファイルより削除します。メッシュも削除されます。 [詳解]

void	RemoveMaterialByName (String &matname)
	名前を指定して材料を削除します。 [詳解]

void	RemoveMeasurementVariable (Variant &val)
	名前またはインデックスを指定して、計測変数を削除します。 [詳解]

bool	RemoveSelectedResults (StringList &results)
	指定された結果を現在のケースの結果ファイルより削除します。 [詳解]

bool	RemoveSelectedResultsAllCases (StringList &results)
	指定された結果を全ケースの結果ファイルより削除します。 [詳解]

bool	RemoveSelectedResultsStepList (StringList &results, String &steps)
	結果ファイルに保持するステップを文字列によって複数設定して、指定された結果を現在のケースの結果ファイルより削除します。 [詳解]

bool	RemoveSelectedResultsStepListAllCases (StringList &results, String &steps)
	結果ファイルに保持するステップを文字列によって複数設定して、指定された結果を全ケースの結果ファイルより削除します。 [詳解]

bool	RemoveSelectedResultsSteps (StringList &results, int start, int end, int inter)
	結果ファイルに保持するステップの範囲と間隔を設定して、指定された結果を現在のケースの結果ファイルより削除します。 [詳解]

bool	RemoveSelectedResultsStepsAllCases (StringList &results, int start, int end, int inter)
	結果ファイルに保持するステップの範囲と間隔を設定して、指定された結果を全ケースの結果ファイルより削除します。 [詳解]

void	RemoveSubroutineParameter (String &name)
	ユーザーサブルーチンのパラメータを削除します。 [詳解]

void	RemoveTag (String &name)
	指定した名前のタグを削除します。 [詳解]

void	RemoveVariable (Variant &name)
	変数を指定して方程式を削除します。 [詳解]

void	RemoveWarningAsError (int code)
	コードを指定してエラーリストからワーニングを削除します。 [詳解]

void	Restart (int steps, int outputStep)
	選択したスタディの計算を再開します。 [詳解]

void	RestartAdaptive (int stages)
	アダプティブメッシュコントロールの最大ステージを指定して、選択したスタディの計算を再開します。 [詳解]

void	RevertMesh ()
	現スタディの親となるモデルがメッシュを保持している場合、現スタディのメッシュを親となるモデルのメッシュに戻します。

void	Run ()
	フォアグラウンドで、現ケースの解析を実行します。解析をフォアグラウンドで実行中は、JMAG-Designer上でその他の操作ができません。 [詳解]

void	RunAllCases ()
	フォアグラウンドで、全ケースの解析を実行します。解析をフォアグラウンドで実行中は、JMAG-Designer上でその他の操作ができません。 [詳解]

void	RunAllPostCalculationScripts ()
	すべてのポスト計算スクリプトを実行します。 [詳解]

void	RunOptimization ()
	最適化を実行します。

void	RunRangeFinder ()
	寸法範囲探索を実行します。

void	RunTopologyOptimization ()
	トポロジー最適化を実行します。

void	SetAirRegionVisibility (int index, bool visible)
	空気領域の表示切り替えを行います。 [詳解]

void	SetCadParameterValue (String &name, Variant &value)
	モデルの寸法パラメータの値を設定します。 [詳解]

void	SetCheckForTopologyChanges (bool flag)
	部品、面、エッジ、頂点の増減をチェックするかどうかを設定します。 [詳解]

void	SetCopyOnUpdate (bool flag)
	モデル更新時にスタディをコピーするかどうかを設定します。 [詳解]

void	SetCurrentCase (int caseIndex)
	現在のケース番号を設定します。 [詳解]

void	SetCurrentComposite (Variant &val)
	名前またはインデックスを指定して同時表示します [詳解]

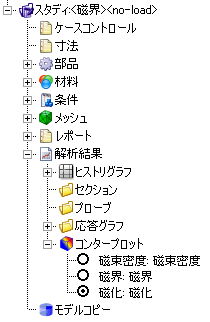

void	SetCurrentContour (Variant &val)
	名前またはインデックスを指定して表示するコンタープロットを指定します。 [詳解]

void	SetCurrentFluxLine (Variant &val)
	名前またはインデックスを指定して表示するフラックスラインを指定します。 [詳解]

void	SetCurrentScaling (Variant &val)
	名前またはインデックスを指定して表示するスケールを指定します。 [詳解]

void	SetCurrentVector (Variant &val)
	名前またはインデックスを指定して表示するベクトルプロットを指定します。 [詳解]

void	SetDescription (String &description)
	説明を設定します。 [詳解]

void	SetHiddenResults (String &list)
	非表示にするテーブル結果項目を設定します。 [詳解]

void	SetMaterial (Variant &val, Material *material)
	変数を使って、部品に材料を設定します。 [詳解]

void	SetMaterialAttributeParameters (String &items)
	材料特性一覧を設定します。 [詳解]

void	SetMaterialByName (Variant &val, String &matname)
	変数を使って、部品に材料を設定します。 [詳解]

void	SetMeasurementVariable (String &name, String &type, Selection *sel)
	計測変数を設定します。 [詳解]

void	SetMessageVisible (bool on)
	これは内部関数であるため、正式にサポートしていません。 [詳解]

void	SetModelDivisionCadParameterName (String &name)
	巻線条件から決めた分割数を設定するCADパラメータを指定します。 [詳解]

void	SetName (String &name)
	スタディの名前を設定します。 [詳解]

void	SetPostCalculationScriptParameter (Variant &nameOrIndex, String &key, Variant &value)
	名前またはインデックスを指定して、ポスト計算スクリプトのパラメータを設定します。 [詳解]

void	SetTag (String &name, String &value)
	指定した名前のタグに値を設定します。タグ名が既に存在する場合は指定した値で上書きします。 [詳解]

void	SetUpdateByRelation (bool flag)
	領域の親子関係(条件設定対象パート)を考慮するかどうかを設定します。 [詳解]

void	SetUpdateCaseValuesWithGeometryAdjustedValues (bool flag)
	ケースの値を寸法調整後の値で更新するかどうかを設定します。 [詳解]

void	SetUseModelDivisionCadParameter (bool flag)
	巻線条件から分割数を決めるかどうかを設定します。 True=1 : 使用する False=0 : 仕様しない

void	SetUserResponseVariable (String &name, int caseIndex, double value)
	ユーザー定義の値を使用して応答値の変数を設定します。 [詳解]

void	SetVariable (Variant &name, Variant &value)
	方程式を設定します。 [詳解]

void	SubmitAllLocal (bool queued)
	JMAG-Designer13.0以降の、次の関数に相当します。 CreateJob. [詳解]

void	SubmitAllRemote (String &machine, String &cpu, Variant &keepremote, bool queued)
	JMAG-Designer13.0以降の、次の関数に相当します。 CreateJob. [詳解]

void	SubmitLocal (bool queued)
	JMAG-Designer13.0以降の、次の関数に相当します。 CreateJob. [詳解]

void	SubmitRemote (String &machine, String &cpu, Variant &keepremote, bool queued)
	JMAG-Designer13.0以降の、次の関数に相当します。 CreateJob. [詳解]

void	SuppressPart (Variant &part, int state)
	部品に抑制を設定します。 [詳解]

void	UnLockAll ()
	これは内部関数であるため、正式にサポートしていません。 [詳解]

void	UpdateDriveCycleResponseParametricData (Variant &val, DriveCycleResponseDataParameter *parameter)
	名前またはインデックスを指定して、走行モードの応答値を変更します。 [詳解]

void	UpdateEfficiencyMapParametricData (Variant &val, EfficiencyMapResponseDataParameter *parameter)
	名前またはインデックスを指定して、効率マップの応答値を変更します。 [詳解]

void	UpdateParametricData (Variant &val, ResponseDataParameter *parameter)
	名前またはインデックスを指定して、応答値を変更します。 [詳解]

void	UpdateScriptParametricData (Variant &val, String &title, String &variable, String &script)
	名前またはインデックスを指定して、スクリプトの応答値を変更します。 [詳解]

void	UpdateSkew ()
	未適用のメッシュスキュー条件の設定がある場合に、その設定をモデルに適用します。

void	UpdateSubroutineParameter (String &name, Variant &value)
	ユーザーサブルーチンのパラメータを更新します。 [詳解]

void	WriteAllMeshJcf (String &path, String &filename, bool active)
	指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（メッシュデータ）を書き出します。 [詳解]

void	WriteAllSolidJcf (String &path, String &filename, bool active, bool need_preprocess=true)
	指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（形状データ）を書き出します。 [詳解]

void	WriteAllSolidPartialMeshJcf (String &path, String &filename, bool active, bool need_preprocess=true)
	指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（部分メッシュを含む形状データ）を書き出します。 [詳解]

bool	WriteCaseReport (String &filename)
	ケースレポートを書き出します。 [詳解]

void	WriteCoilPositionJsonFile (String &filename)
	これは内部関数であるため、正式にサポートしていません。

void	WriteMeshJcf (String &filename)
	ファイルパスを指定してJCFファイル(メッシュデータ)を書き出します。 [詳解]

void	WriteModelOutlineJsonFile (String &filename)
	これは内部関数であるため、正式にサポートしていません。

bool	WriteResponseReport (String &filename)
	パラメトリックレポートを書き出します。 [詳解]

void	WriteSolidJcf (String &filename, bool need_preprocess=true)
	ファイルパスを指定してJCFファイル(形状データ)を書き出します。 [詳解]

void	WriteSolidPartialMeshJcf (String &filename, bool need_preprocess=true)
	ファイルパスを指定してJCFファイル(部分メッシュを含む形状データ)を書き出します。 [詳解]

void	WriteTopologyConfigurationFile (String &filename, int independentJobs)
	トポロジー最適化の設定ファイルを出力します。 [詳解]

詳解

Study クラスは
スタディの設定に使用します。
Model または Application クラスから呼び出すことができます。
.

このクラスのオブジェクトを取得する例:

app.GetModel(0).GetStudy(0)

関数詳解

void Study::AddCadParameter ( String & name )

モデルの寸法パラメータを、パラメトリックの対象に追加します。

引数

name 寸法パラメータ名

void Study::AddCadParameters ( StringList & names )

複数のモデルの寸法パラメータを、パラメトリックの対象に追加します。

引数

names 寸法パラメータ名のリスト

void Study::AddMaterialByName ( String & matname )

新しい材料を追加します。

引数

matname 材料

ScriptObject * Study::AddPostCalculationScript ( String & title )

空のポスト計算スクリプトを追加します。

引数

title ポスト計算スクリプトのタイトル

戻り値: ポスト計算スクリプトのオブジェクト

ScriptObject * Study::AddPostCalculationScriptFromFile ( String & filename )

指定されたファイルからポスト計算スクリプトを追加します。

引数

filename 読み込むファイルの名前

戻り値: ポスト計算スクリプトのオブジェクト

void Study::AddRemoteCases ( String array & indices )

リモート計算からケースを追加します。

引数

indices 追加するインデックス

void Study::AddSubroutineParameter	(	String &	name,
		Variant &	value
	)

ユーザーサブルーチンのパラメータを追加します。

引数

name	ユーザー変数名
value	値

void Study::AddWarningAsError ( int code )

コードを指定してエラーリストにワーニングを追加します。

引数

code コード

bool Study::AnyCaseHasResult ( )

スタディのいずれかのケースに解析結果がある場合、戻り値として True を取得します。

戻り値: スタディ中の解析結果の有無

String Study::CalculationFolder ( int caseno = -1 )

計算実行フォルダ名を取得します。

引数

caseno ケース番号

戻り値: 計算実行フォルダ名

bool Study::CaseHasMesh ( int caseIndex )

スタディの指定されたケースにメッシュが生成されている場合に、戻り値として True を取得します。

引数

caseIndex ケース番号

戻り値: スタディの指定されたケースのメッシュの有無

caseIndex は番号ゼロから割り当てられています。

bool Study::CaseHasMeshAnyPart ( int caseIndex )

スタディの指定されたケースにどれかの部品にメッシュが生成されている場合に、戻り値として True を取得します。

引数

caseIndex ケース番号

戻り値: スタディの指定されたケースのどれかの部品にメッシュの有無

caseIndex は番号ゼロから割り当てられています。

bool Study::CaseHasResult ( int caseIndex )

スタディの指定されたケースに解析結果がある場合、戻り値としてTrueを取得します。

引数

caseIndex ケース番号

戻り値: スタディの指定されたケースの解析結果の有無

caseIndexは番号ゼロから割り当てられています。

void Study::CheckFolderResults ( String & folder )

フォルダを指定し、そこに置かれた結果ファイル（*.jplot）を読み込みます。

引数

folder フォルダパス

Model * Study::ConvertMeshToModel ( )

メッシュからモデルを作成します。

戻り値: Model オブジェクト

ResultCalculation * Study::CopyCalculation ( ResultCalculation * cal )

指定された ResultCalculation オブジェクトをコピーして、新たな ResultCalculation オブジェクトを取得します。

引数

cal	ResultCalculation オブジェクト

戻り値: ResultCalculation オブジェクト

CalculationDefinition * Study::CopyCalculationDefinition ( CalculationDefinition * copy )

指定された CalculationDefinition オブジェクトをコピーして、新たな CalculationDefinition オブジェクトを作成します。

引数

copy	CalculationDefinition オブジェクト

戻り値: CalculationDefinition オブジェクト

CalculationTarget * Study::CopyCalculationTarget ( CalculationTarget * copy )

指定された CalculationTarget オブジェクトをコピーして、新たな CalculationTarget オブジェクトを作成します。

引数

copy	CalculationTarget オブジェクト

戻り値: CalculationTarget オブジェクト

ContourDefinition * Study::CopyContour ( ContourDefinition * contour )

指定された ContourDefinition オブジェクトをコピーして、 ContourDefinition オブジェクトを作成します。

引数

contour ContourDefinition オブジェクト

戻り値: ContourDefinition オブジェクト

FluxLineDefinition * Study::CopyFluxLine ( FluxLineDefinition * contour )

指定された FluxLineDefinition オブジェクトをコピーして、 FluxLineDefinition オブジェクトを作成します。

引数

contour FluxLineDefinition オブジェクト

戻り値: FluxLineDefinition オブジェクト

ProbeDefinition * Study::CopyProbe ( ProbeDefinition * copy )

プローブをコピーします。

引数

copy	ProbeDefinition オブジェクト

戻り値: ProbeDefinition オブジェクト

ScalingFactor * Study::CopyScaling ( ScalingFactor * scaling )

指定された ScalingFactor オブジェクトをコピーして、 ScalingFactor オブジェクトを作成します。

引数

scaling ScalingFactor オブジェクト

戻り値: ScalingFactor オブジェクト

VectorDefinition * Study::CopyVector ( VectorDefinition * vector )

指定された VectorDefinition オブジェクトをコピーして、 VectorDefinition オブジェクトを作成します。

引数

scaling VectorDefinition オブジェクト

戻り値: VectorDefinition オブジェクト

VibrationDefinition * Study::CopyVibrationDefinition ( VibrationDefinition * vibration )

指定された VibrationDefinition オブジェクトをコピーして、新たな VibrationDefinition オブジェクトを作成します。

引数

copy	VibrationDefinition オブジェクト

戻り値: VibrationDefinition オブジェクト

WindingDefinition * Study::CopyWinding ( WindingDefinition * defn )

巻線設定をコピーして新しい巻線設定を作成します。

引数

name	コピー元の WindingDefinition オブジェクト

戻り値: 作成した WindingDefinition オブジェクト

WindingRegion * Study::CopyWindingRegion ( WindingRegion * copy )

巻線領域をコピーして新しい巻線領域を作成します。

引数

name	コピー元の WindingRegion オブジェクト

戻り値: 作成した WindingRegion オブジェクト

Study * Study::Create2DStudy ( String & name )

名前を指定して、断面解析スタディから2次元（または軸対称）の Study オブジェクトを作成します。

引数

name スタディの名前

戻り値: Study オブジェクト

void Study::CreateAnalysisTemplate	(	String &	title,
		String &	tooltip,
		String &	folder = `String()`,
		double	version = `1.0 * kProjectFileVersion`
	)

スタディを、［ツールボックス］の解析テンプレートとして登録します。

引数

title	テンプレートの名称
tooltip	テンプレートファイルの説明
folder	テンプレートファイルのフォルダ
version	保存バージョン

Study * Study::CreateAxisymmetricCutPlaneStudy	(	String &	study_name,
		String &	condition_name
	)

スタディの名前と断面条件のタイトルを指定して、断面解析（軸対称）の Study オブジェクトを作成します。

引数

study_name	スタディの名前
condition_name	断面条件のタイトル

戻り値: Study オブジェクト

ResultCalculation * Study::CreateCalculation	(	String &	typeName,
		String &	name
	)

名前と条件タイプを指定して ResultCalculation オブジェクトを作成します。

引数

typeName	条件タイプ名 FFT : フーリエ変換計算 Filter : 周波数フィルター計算 Difference : 結果差分計算
name	名前

戻り値: ResultCalculation オブジェクト

引数 typeName として指定可能な条件タイプ名については結果の計算処理で使用するものを参照してください。

CalculationDefinition * Study::CreateCalculationDefinition ( String & name )

名前を指定して CalculationDefinition オブジェクトを作成します（部品の計算）。

引数

name 名前

戻り値: CalculationDefinition オブジェクト

Circuit * Study::CreateCircuit ( )

新しい空の回路を追加します。

戻り値: Circuit オブジェクト

CompositeResultDefinition * Study::CreateCompositeResult ( String & name )

名前を指定して CompositeResultDefinition オブジェクトを作成します。

引数

name 同時表示名

戻り値: CompositeResultDefinition オブジェクト

CompositeResultDefinition クラスのコマンドについては CompositeResultDefinition を参照してください。

Condition * Study::CreateCondition	(	String &	typeName,
		String &	name
	)

条件タイプと名前を指定して、 Condition オブジェクトを作成します。

引数

typeName	条件タイプ名
name	条件名

戻り値: Condition オブジェクト

引数"typeName"として指定可能な条件タイプ名については、条件設定で使用するものを参照してください。

ContourDefinition * Study::CreateContour ( String & name )

名前を指定して ContourDefinition オブジェクトを作成します。

引数

name コンタープロット名

戻り値: ContourDefinition オブジェクト

ContourDefinition クラスのコマンドについては ContourDefinition を参照してください。

Study * Study::CreateCutPlaneStudy	(	String &	study_name,
		String &	condition_name
	)

スタディの名前と断面条件のタイトルを指定して、断面解析（2次元）の Study オブジェクトを作成します。

引数

study_name	スタディの名前
condition_name	断面条件のタイトル

戻り値: Study オブジェクト

DifferenceEfficiencyMapDefinition * Study::CreateDifferenceEfficiencyMapDefinition ( String & name )

新しい差分データ入力の効率マップ定義オブジェクトを作成します。

引数

name 効率マップ定義名

戻り値: DifferenceEfficiencyMapDefinition オブジェクト

void Study::CreateDriveCycleResponseParametricData ( DriveCycleResponseDataParameter * parameter )

パラメータを指定して、走行モードの応答値を作成します。

引数

parameter DriveCycleResponseDataParameter オブジェクト

CalculationDefinition * Study::CreateEdgeCalculationDefinition ( String & name )

名前を指定して CalculationDefinition オブジェクトを作成します（エッジの計算）。

引数

name 名前

戻り値: CalculationDefinition オブジェクト

CalculationTarget * Study::CreateEdgeCalculationTarget ( String & name )

名前を指定して CalculationTarget オブジェクトを作成します（エッジ）。

引数

name 名前

戻り値: CalculationTarget オブジェクト

EfficiencyMapDefinition * Study::CreateEfficiencyMapDefinition ( String & name )

新しい効率マップ定義オブジェクトを作成します。

引数

name 効率マップ定義名

戻り値: EfficiencyMapDefinition オブジェクト

void Study::CreateEfficiencyMapParametricData	(	Variant &	val,
		EfficiencyMapResponseDataParameter *	parameter
	)

効率マップの名前またはインデックスを指定して、効率マップの応答値を作成します。

引数

val	効率マップの名前またはインデックス
parameter	EfficiencyMapResponseDataParameter 繧ェ繝悶ず繧ァ繧ッ繝

ExternalEfficiencyMapDefinition * Study::CreateExternalEfficiencyMapDefinition ( String & name )

新しい外部データ入力の効率マップ定義オブジェクトを作成します。

引数

name 効率マップ定義名

戻り値: ExternalEfficiencyMapDefinition オブジェクト

FilterDefinition * Study::CreateFilterDefinition ( String & name )

名前を指定して FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ菴懈�縺励∪縺吶

引数

name	フィルターオブジェクト名

戻り値: FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝/dd>

FilterDefinition 繧ッ繝ゥ繧ケ縺ョ繧ウ繝槭Φ繝峨↓縺、縺�※縺ッ FilterDefinition 繧貞盾辣ァ縺励※縺上□縺輔＞縲

FluxLineDefinition * Study::CreateFluxLine ( String & name )

名前を指定して FluxLineDefinition オブジェクトを作成します。

引数

name フラックスライン名

戻り値: FluxLineDefinition オブジェクト

FluxLineDefinition クラスのコマンドについては FluxLineDefinition を参照してください。

Job * Study::CreateJob ( )

現ケースのバッチ実行（または全ケースのバッチ実行）を行うために Job オブジェクトを作成します。「ジョブ」とは、マシン間でやりとりされる解析の実行命令のことです。

戻り値: Job オブジェクト

Study * Study::CreateLossStudy ( String & name )

名前を指定して、鉄損解析の Study オブジェクトを作成します。

引数

name スタディの名前

戻り値: Study オブジェクト

Part * Study::CreateMeshPart ( String & name )

スタディにメッシュグループに設定する部品を作成します。

引数

name 新規部品名

戻り値: 作成した部品オブジェクト

void Study::CreateParametricDataFromCalculation	(	Variant &	val,
		ResponseDataParameter *	parameter,
		int	index = `0`
	)

結果の計算の名前またはインデックスを指定して、応答値を作成します。

引数

val	結果の計算の名前またはインデックス
parameter	ResponseDataParameter オブジェクト
index	データのインデックス

void Study::CreateParametricDataFromProbe	(	Variant &	val,
		ResponseDataParameter *	parameter,
		int	index = `0`
	)

プローブの名前またはインデックスを指定して、応答値を作成します。

引数

val	プローブの名前またはインデックス
parameter	ResponseDataParameter オブジェクト
index	データのインデックス

void Study::CreateParametricDataFromSection	(	Variant &	val,
		ResponseDataParameter *	parameter,
		int	index = `0`
	)

セクショングラフの名前またはインデックスを指定して、応答値を作成します。

引数

val	セクショングラフの名前またはインデックス
parameter	ResponseDataParameter オブジェクト
index	データのインデックス

void Study::CreateParametricDataFromTable	(	String &	val,
		ResponseDataParameter *	parameter
	)

テーブル名を指定して、応答値を作成します。

引数

val	テーブル名
parameter	ResponseDataParameter オブジェクト

void Study::CreateParametricDataFromVectorExpression	(	Variant &	val,
		ResponseDataParameter *	parameter
	)

ベクトル方程式オブジェクト名を指定して、応答値を作成します。

引数

val	ベクトル方程式オブジェクト名
parameter	ResponseDataParameter オブジェクト

void Study::CreateParametricDataFromVibration	(	Variant &	val,
		ResponseDataParameter *	parameter,
		int	index = `0`
	)

振動計算の名前またはインデックスを指定して、応答値を作成します。

引数

val	振動計算の名前またはインデックス
parameter	ResponseDataParameter オブジェクト
index	データのインデックス

DataSet * Study::CreateParametricGraph	(	String &	xaxis,
		int	xseries,
		String &	yaxis,
		bool	pareto = `false`
	)

応答グラフを作成します。

引数

xaxis	作成する応答グラフのX軸。ケース番号（Case Index）、応答値、目的関数、制約条件、式の中から軸とする項目を指定してください。
xseries	X軸のラインのインデックス（0から開始）
yaxis	作成する応答グラフのY軸。ケース番号（Case Index）、応答値、目的関数、制約条件、式の中から軸とする項目を指定してください。

戻り値: DataSet オブジェクト

DataSet クラスのコマンドについては DataSet を参照してください。

ParametricGraphDefinition * Study::CreateParametricGraphDefinition ( )

応答グラフのオブジェクトを作成します。

戻り値: ParametricGraphDefinition オブジェクト

DataSet * Study::CreateParametricGraphWithName	(	String &	graphname,
		String &	xaxis,
		int	xseries,
		String &	yaxis,
		bool	pareto = `false`
	)

指定された名前の応答グラフを作成します。

引数

graphname	グラフ名
xaxis	作成する応答グラフのX軸。ケース番号（Case Index）、応答値、目的関数、制約条件、式の中から軸とする項目を指定してください。
xseries	X軸のラインのインデックス（0から開始）
yaxis	作成する応答グラフのY軸。ケース番号（Case Index）、応答値、目的関数、制約条件、式の中から軸とする項目を指定してください。

戻り値: DataSet オブジェクト

DataSet クラスのコマンドについては DataSet を参照してください。

Condition * Study::CreatePostCondition	(	String &	typeName,
		String &	name
	)

磁界解析スタディに磁束計算を設定します。

引数

typeName	条件タイプ名(Flux)
name	条件名

戻り値: Condition オブジェクト

引数 typeName として指定可能な条件タイプ名については、scriptFluxTableFlux を参照してください。

ProbeDefinition * Study::CreateProbe ( String & name )

名前を指定して、プローブを作成します。

引数

name プローブの名前

戻り値: ProbeDefinition オブジェクト

ResponseTableDefinition * Study::CreateResponseTableDefinition ( String & name )

精度優先効率マップ用の応答値テーブルを作成します。

引数

val 応答値テーブル名

ResponseTableResultType * Study::CreateResponseTableResultType ( String & name )

精度優先用の新しい ResponseTableResultType オブジェクトを作成します。

引数

name	ResponseTableResultType の名前

戻り値: ResponseTableResultType オブジェクト

ScalingFactor * Study::CreateScaling ( String & name )

名前を指定して ScalingFactor オブジェクトを作成します。

引数

name スケール表示名

戻り値: ScalingFactor オブジェクト

ScalingFactor クラスのコマンドについては ScalingFactor を参照してください。

void Study::CreateScriptParametricData	(	String &	title,
		String &	variable,
		String &	script
	)

スクリプトの応答値を作成します。

引数

title	応答値の名前
variable	応答値の変数名
script	スクリプト

SectionGraph * Study::CreateSectionGraph	(	String &	name,
		Variant &	index = `-1`
	)

名前を指定して SectionGraph オブジェクトを作成します。

引数

name	セクショングラフ名
index	計算項目の名前またはインデックス

戻り値: SectionGraph オブジェクト

CalculationDefinition * Study::CreateSurfaceCalculationDefinition ( String & name )

名前を指定して CalculationDefinition オブジェクトを作成します（面の計算）。

引数

name 名前

戻り値: CalculationDefinition オブジェクト

CalculationTarget * Study::CreateSurfaceCalculationTarget ( String & name )

名前を指定して CalculationTarget オブジェクトを作成します（面）。

引数

name 名前

戻り値: CalculationTarget オブジェクト

ResponseTableCorrection * Study::CreateTableCorrection ( String & name )

速度優先効率マップ用の ResponseTableCorrection オブジェクトを作成します。

引数

name	新しいオブジェクト名

戻り値: ResponseTableCorrection オブジェクト

TableDefinition * Study::CreateTableDefinition ( )

TableDefinition オブジェクトを作成します。

戻り値: TableDefinition オブジェクト

ThermalEfficiencyMapDefinition * Study::CreateThermalEfficiencyMapDefinition ( String & name )

熱解析の新しい効率マップ定義オブジェクトを作成します。

引数

name 効率マップ定義名

戻り値: EfficiencyMapDefinition オブジェクト

VectorDefinition * Study::CreateVector ( String & name )

名前を指定して VectorDefinition オブジェクトを作成します。

引数

name ベクトルプロット名

戻り値: VectorDefinition オブジェクト

VectorDefinition クラスのコマンドについては VectorDefinition を参照してください。

VectorExpression * Study::CreateVectorExpression ( String & name )

名前を指定して VectorExpression オブジェクトを作成します。

引数

name	ベクトル方程式オブジェクト名

戻り値: VectorExpression オブジェクト

VectorExpression クラスのコマンドについては VectorExpression を参照してください。

VibrationDefinition * Study::CreateVibrationDefinition ( String & name )

名前を指定して VibrationDefinition オブジェクトを作成します。

引数

name 名前

戻り値: VibrationDefinition オブジェクト

WindingDefinition * Study::CreateWinding	(	String &	type,
		String &	name
	)

新しい巻線設定を作成します。

引数

name 巻線設定名

戻り値: WindingDefinition オブジェクト

WindingRegion * Study::CreateWindingRegion	(	String &	name,
		Variant &	type = `0`
	)

新しい巻線領域を作成します。

引数

name	巻線領域名
type	巻線領域タイプ 0 : 巻線領域(形状) 1 : 巻線領域(コイルテンプレート)

戻り値: WindingRegion オブジェクト

int Study::CurrentIndexPostCalculationScripts ( )

アクティブなポスト計算スクリプトリストのインデックスを取得します。

戻り値: ポスト計算スクリプトのインデックス

void Study::DeleteCadParameter ( String & name )

モデルの寸法パラメータを、パラメトリックの対象から外します。

引数

name 寸法パラメータ名

void Study::DeleteCalculation ( Variant & val )

名前またはインデックスを指定して、計算項目を削除します。

引数

val	計算項目の名前またはインデックス

void Study::DeleteCalculationDefinition ( Variant & val )

名前またはインデックスを指定して CalculationDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteCalculationTarget ( Variant & val )

名前またはインデックスを指定して、 CalculationTarget オブジェクトを削除します。

引数

val	名前orインデックス

void Study::DeleteCompositeResult ( Variant & val )

名前またはインデックスを指定して、同時表示を削除します。

引数

val	同時表示の名前またはインデックス

void Study::DeleteCondition ( Variant & val )

名前またはインデックスを指定して、条件を削除します。

引数

val	条件の名前またはインデックス

void Study::DeleteContour ( Variant & val )

名前またはインデックスを指定して、コンタープロットを削除します。

引数

val	コンタープロットの名前またはインデックス

void Study::DeleteDifferenceEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して DifferenceEfficiencyMapDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して EfficiencyMapDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteExternalEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して ExternalEfficiencyMapDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteFilterResultDefinition ( Variant & val )

名前またはインデックスを指定して、フィルターオブジェクトを削除します。

引数

val	フィルターオブジェクトの名前またはインデックス

void Study::DeleteFluxLine ( Variant & val )

名前またはインデックスを指定して、フラックスラインプロットを削除します。

引数

val	フラックスラインの名前またはインデックス

void Study::DeleteMeshPart ( Variant & var )

メッシュグループから作成した部品をスタディから削除します。

引数

var	部品の名前またはID

void Study::DeleteParametricData ( Variant & val )

名前またはインデックスを指定して、応答値を削除します。

引数

val	応答値の名前またはインデックス

void Study::DeletePostCalculationScript ( Variant & nameOrIndex )

名前またはインデックスを指定して、ポスト計算スクリプトを削除します。

引数

nameOrIndex 名前またはインデックス

void Study::DeletePostCondition ( Variant & val )

名前またはインデックスを指定して、ポスト条件を削除します。

引数

val	条件の名前またはインデックス

void Study::DeleteProbe ( Variant & val )

名前またはインデックスを指定して、プローブを削除します。

引数

val	プローブの名前またはインデックス

void Study::DeleteResponseTable ( CircuitComponent * component )

RTコンポーネントから作成した応答値テーブルを削除します。

引数

component CircuitComponent オブジェクト

void Study::DeleteResponseTableDefinition ( Variant & val )

名前またはインデックスを指定して ResponseTableDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteResponseTableResultType ( Variant & val )

名前またはインデックスを指定して ResponseTableResultType オブジェクトを削除します。

引数

val	応答値テーブル結果タイプの名前またはインデックス

void Study::DeleteResultCase ( int caseno )

指定したケースの結果を削除します。このコマンドの場合、結果ファイルも削除されます。

引数

caseno ケース番号

void Study::DeleteResultCaseFromStudy ( int caseno )

スタディから指定したケースの結果を削除します。

このコマンドの場合、結果ファイル自体は削除されず、スタディと結果ファイルとのリンクが外れた状態になります。
結果ファイルとスタディを再度リンクする場合、Studyクラスの CheckForNewResults を実行してください。

引数

caseno ケース番号

void Study::DeleteResultCurrentCaseFromStudy ( )

スタディから現ケースの結果を削除します。

このコマンドの場合、結果ファイル自体は削除されず、スタディと結果ファイルとのリンクが外れた状態になります。
結果ファイルとスタディを再度リンクする場合、Studyクラスの CheckForNewResults を実行してください。

void Study::DeleteResultFromStudy ( )

スタディから全ケースの結果を削除します。

このコマンドの場合、結果ファイル自体は削除されず、スタディと結果ファイルとのリンクが外れた状態になります。
結果ファイルとスタディを再度リンクする場合、Studyクラスの CheckForNewResults を実行してください。

void Study::DeleteScaling ( Variant & val )

名前またはインデックスを指定して、スケール表示を削除します。

引数

val	スケール表示の名前またはインデックス

void Study::DeleteSectionGraph ( Variant & val )

名前またはインデックスを指定して、セクショングラフを削除します。

引数

val	セクショングラフの名前またはインデックス

void Study::DeleteTableCorrection ( Variant & val )

名前またはインデックスを指定して ResponseTableCorrection オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteThermalEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して ThermalEfficiencyMapDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜑企勁縺励∪縺吶

引数

val	名前またはインデックス

void Study::DeleteVector ( Variant & val )

名前またはインデックスを指定して、ベクトルプロットを削除します。

引数

val	ベクトルプロットの名前またはインデックス

void Study::DeleteVectorExpression ( Variant & val )

名前またはインデックスを指定して、ベクトル方程式オブジェクトを削除します。

引数

val	ベクトル方程式オブジェクトの名前またはインデックス

void Study::DeleteVibrationDefinition ( Variant & val )

名前またはインデックスを指定して VibrationDefinition オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteWinding ( Variant & val )

名前またはインデックスを指定して巻線設定オブジェクトを削除します。

引数

val	名前またはインデックス

void Study::DeleteWindingRegion ( Variant & val )

名前またはインデックスを指定して巻線領域オブジェクトを削除します。

引数

val	名前またはインデックス

SectionGraph * Study::DuplicateSectionGraph ( Variant & val )

名前またはインデックスを指定して、SectionGraph の複製を取得します。

引数

val	セクショングラフの名前またはインデックス

戻り値: SectionGraph オブジェクト

void Study::ExportAnalysisParameters	(	String &	filename,
		bool	exportCADParameter
	)

解析パラメータ一アイテムをファイルに書き出します。

引数

filename	エクスポートするファイル名
exportCADParameter	CADパラメータを書き出すかどうか

void Study::ExportCaseValueData ( String & filename )

応答値テーブルをファイル（*.htm, *.txt, *.csv）にエクスポートします。

引数

filename エクスポート先のファイルのパス

bool Study::ExportMinMaxTable	(	TableDefinition *	def,
		String &	filename
	)

最大・最小テーブルをファイル（*.htm, *.txt, *.csv）にエクスポートします。

引数

def	TableDefinition オブジェクト
filename	エクスポート先のファイルのパス

次の形式のファイルをエクスポートすることができます。

HTML形式（*.html）
Tab形式（*.txt）
CSV形式（*.csv）

bool Study::ExportPositionTable	(	TableDefinition *	def,
		String &	filename
	)

座標テーブルをファイル（*.htm, *.txt, *.csv）にエクスポートします。

引数

def	TableDefinition オブジェクト
filename	エクスポート先のファイルのパス

次の形式のファイルをエクスポートすることができます。

HTML形式（*.html）
Tab形式（*.txt）
CSV形式（*.csv）

void Study::ExportResponseTable	(	String &	filename,
		Variant &	nameOrIndex,
		int	caseIndex,
		double	temp = `0.0`
	)

効率マップの応答値テーブルをファイルに書き出します

引数

filename	エクスポートファイル名
nameOrIndex	応答値テーブルの名前またはインデックス
caseIndex	ケースインデックス
temp	応答値テーブルの温度

caseIndex は番号0から割り当てられています。

bool Study::ExportResultValuesTable	(	TableDefinition *	def,
		String &	filename
	)

結果値テーブルをファイル（*.htm, *.txt, *.csv）にエクスポートします。

引数

def	TableDefinition オブジェクト
filename	エクスポート先のファイルのパス

次の形式のファイルをエクスポートすることができます。

HTML形式（*.html）
Tab形式（*.txt）
CSV形式（*.csv）

void Study::ExportRttFile ( RttFileParameter * parameter )

RttFileParameterオブジェクトに設定されたパラメータをrttファイルまでに出力します。

引数

parameter RttFileParameter オブジェクト

void Study::ExportSubroutineParameter ( String & filename )

ユーザーサブルーチンのパラメータをファイル（*.csv, *.txt）に書き出します。

引数

filename エクスポートするファイルのパス

bool Study::ExportTable	(	TableDefinition *	def,
		String &	filename,
		Variant &	filetype
	)

結果テーブルをファイル（*.htm, *.txt, *.csv）にエクスポートします。

引数

def	TableDefinition オブジェクト
filename	エクスポート先のファイルのパス
filetype	0 or designer ： Designerフォーマットでテーブルを出力 1 or studio ： Studioフォーマットでテーブルを出力

次の形式のファイルをエクスポートすることができます。

HTML形式（*.html）
Tab形式（*.txt）
CSV形式（*.csv）
ただし、Studioから出力されたTab形式のみエクスポートできます。

戻り値
ファイルの書き出しに成功したか否か

void Study::ExportTags ( String & filename )

タグと値をファイル（*.csv, *.txt）に書き出します。

引数

filename 出力するファイルのパス

ResultViewItemList * Study::GetAllCasesResultViewItemList ( )

全ケース結果一覧リストを取得します。

戻り値: ResultViewItemList 繧ェ繝悶ず繧ァ繧ッ繝

ResultCalculation * Study::GetCalculation ( Variant & val )

名前またはインデックスを指定して ResultCalculation オブジェクトを取得します。

引数

val	計算項目の名前またはインデックス

戻り値: ResultCalculation オブジェクト

CalculationDefinition * Study::GetCalculationDefinition ( Variant & val )

名前またはインデックスを指定して CalculationDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: CalculationDefinition オブジェクト

CalculationTarget * Study::GetCalculationTarget ( Variant & val )

名前またはインデックスを指定して、 CalculationTarget オブジェクトを取得します。

引数

val	名前orインデックス

戻り値: CalculationTarget オブジェクト

bool Study::GetCheckForTopologyChanges ( )

部品、面、エッジ、頂点の増減をチェックするかどうかを取得します。

戻り値: チェックするかどうか

Circuit * Study::GetCircuit ( )

Circuit オブジェクトを取得します。

戻り値: Circuit オブジェクト

CompositeResultDefinition * Study::GetCompositeResult ( Variant & val )

名前またはインデックスを指定して、 CompositeResultDefinition オブジェクトを取得します。

引数

val	同時表示の名前またはインデックス

戻り値: CompositeResultDefinition オブジェクト

Condition * Study::GetCondition ( Variant & val )

名前またはインデックスを指定して、 Condition オブジェクトを取得します。

引数

val	条件の名前またはインデックス

戻り値: Condition オブジェクト

Variant Study::GetConditionTypes ( )

使用可能な条件タイプの名前リストを取得します。

戻り値: 使用可能な条件タイプの名前

条件タイプの名前については、条件設定で使用するものを参照してください。

ContourDefinition * Study::GetContour ( Variant & val )

名前またはインデックスを指定して、 ContourDefinition オブジェクトを取得します。

引数

val	コンタープロットの名前またはインデックス

戻り値: ContourDefinition オブジェクト

bool Study::GetCopyOnUpdate ( )

モデル更新時にスタディをコピーするかどうかを取得します。

戻り値: モデル更新時にスタディをコピーするかどうか

ResponseCreateAdditionalPointsInfo * Study::GetCreateResponseAdditionalPointsInfo ( )

効率マップの速度優先の点列追加再計算設定を指定する ResponseCreateAdditionalPointsInfo 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶

戻り値: ResponseCreateAdditionalPointsInfo 繧ェ繝悶ず繧ァ繧ッ繝

ResponseCreateInfo * Study::GetCreateResponseInfo ( )

効率マップの応答値テーブル設定を指定する ResponseCreateInfo 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶

戻り値: ResponseCreateInfo 繧ェ繝悶ず繧ァ繧ッ繝

int Study::GetCurrentCase ( )

現在アクティブなケース番号を取得します。

戻り値: ケース番号

戻り値のケース番号は番号ゼロから割り当てられています。

DataSet * Study::GetDataSet	(	String &	name,
		int	caseno
	)

名前を指定して、DataSet オブジェクトを取得します。

引数

name	データセットの名前
caseno	ケース番号

戻り値: DataSet オブジェクト

String Study::GetDescription ( )

説明を取得します。

戻り値: 文字列

DesignTable * Study::GetDesignTable ( )

パラメトリック設定用のインターフェースを取得します。

戻り値: DesignTable オブジェクト

DesignTableクラスについては、DesignTable 、 ParametricEquation を参照してください。

DifferenceEfficiencyMapDefinition * Study::GetDifferenceEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して DifferenceEfficiencyMapDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: DifferenceEfficiencyMapDefinition オブジェクト

EfficiencyMapPlot * Study::GetDifferenceEfficiencyMapPlot ( Variant & val )

名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。

引数

val	差分データ入力の効率マップの名前またはインデックス

戻り値: EfficiencyMapPlot オブジェクト

EfficiencyMapDefinition * Study::GetEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して EfficiencyMapDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: EfficiencyMapDefinition オブジェクト

EfficiencyMapPlot * Study::GetEfficiencyMapPlot ( Variant & val )

名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。

引数

val	効率マップの名前またはインデックス

戻り値: EfficiencyMapPlot オブジェクト

ExternalEfficiencyMapDefinition * Study::GetExternalEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して ExternalEfficiencyMapDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: ExternalEfficiencyMapDefinition オブジェクト

EfficiencyMapPlot * Study::GetExternalEfficiencyMapPlot ( Variant & val )

名前またはインデックスを指定して EfficiencyMapPlot オブジェクトを取得します。

引数

val	外部データ入力の効率マップの名前またはインデックス

戻り値: EfficiencyMapPlot オブジェクト

bool Study::GetFacesHeight	(	String array &	facesList,
		Point *	vector
	)

指定した方向での面の高さを取得します。

戻り値: 指定した方向での面の高さ

bool Study::GetFacesMaximumDistanceFromAxis	(	String array &	facesList,
		Point *	origin,
		Point *	vector
	)

指定した面と軸との間の最大距離を取得します。

戻り値: 指定した面と軸との間の最大距離

FilterDefinition * Study::GetFilterResultDefinition ( Variant & val )

名前またはインデックスを指定して、 FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶

引数

val	フィルターオブジェクトの名前またはインデックス

戻り値: FilterDefinition 繧ェ繝悶ず繧ァ繧ッ繝

FluxLineDefinition * Study::GetFluxLine ( Variant & val )

名前またはインデックスを指定して、 FluxLineDefinition オブジェクトを取得します。

引数

val	フラックスラインの名前またはインデックス

戻り値: FluxLineDefinition オブジェクト

String Study::GetHiddenResults ( )

非表示にするテーブル結果項目を取得します。

戻り値: list 結果タイプ名

Study * Study::GetMasterStudy ( )

親の Study オブジェクトを取得します。

戻り値: Study オブジェクト

Material * Study::GetMaterial ( Variant & val )

名前またはIDによって、部品に設定された材料を取得します。

引数

val	部品の名前またはID

戻り値: Material オブジェクト

String Study::GetMaterialAttributeParameters ( )

材料特性一覧を取得します。

戻り値: list 材料特性項目名

Material * Study::GetMaterialByIndex ( int index )

インデックスを指定して、材料を取得します。

引数

index 材料のインデックス

戻り値: Material オブジェクト

MeasurementVariable * Study::GetMeasurementVariable ( Variant & val )

名前またはインデックスを指定して、 MeasurementVariable オブジェクトを取得します。

引数

val	計測変数の名前またはインデックス

戻り値: MeasurementVariable オブジェクト

MeshControl * Study::GetMeshControl ( )

メッシュのプロパティを設定するために MeshControl オブジェクトを取得します。

戻り値: MeshControl オブジェクト

MeshGroupList * Study::GetMeshGroupList ( )

メッシュグループリストを取得します。

戻り値: MeshGroupList オブジェクト

MeshGroupList については MeshGroup 、 MeshGroupList を参照してください。

Part * Study::GetMeshPart ( Variant & var )

メッシュグループから作成した部品を取得します。

引数

var	部品の名前またはID

戻り値: 部品オブジェクト

Part * Study::GetMeshPartByIndex ( int index )

インデックスを指定してメッシュグループから作成した部品を取得します。

引数

index インデックス

戻り値: 部品オブジェクト

MeshToModelParameter * Study::GetMeshToModelParameter ( )

MeshToModelParameterオブジェクトを取得します。

戻り値: MeshToModelParameter オブジェクト

Condition * Study::GetModelCopyControl ( )

スタディに結果が存在する場合に作成されるモデルコピーのオブジェクトを取得します。モデルコピーは Condition オブジェクトとして作成されます。

戻り値: Condition オブジェクト

String Study::GetName ( )

スタディの名前を文字列で取得します。

戻り値: スタディ名

Variant Study::GetNodeIdsOnEdge ( int edgeId )

指定されたエッジ上の節点のIDリストを取得します。

引数

edgeId エッジID

戻り値: 節点ID のリスト

Variant Study::GetNodeIdsOnFace ( int faceId )

指定された面上の節点のIDリストを取得します。

引数

faceId 面ID

戻り値: 節点ID のリスト

OptimizationTable * Study::GetOptimizationTable ( )

最適化テーブルオブジェクトを取得します。

戻り値: 最適化テーブルオブジェクト

ParameterSettingStatus * Study::GetParameterSettingStatus ( )

解析パラメータ一覧の表示状態を指定する ParameterSettingStatus オブジェクトを取得します。

戻り値: ParameterSettingStatus オブジェクト

ScriptObject * Study::GetPostCalculationScript ( Variant & nameOrIndex )

名前またはインデックスを指定して、ポスト計算スクリプトを取得します。

引数

nameOrIndex 名前またはインデックス

戻り値: ポスト計算スクリプトのオブジェクト

Variant Study::GetPostCalculationScriptParameter	(	Variant &	nameOrIndex,
		String &	key
	)

名前またはインデックスを指定して、ポスト計算スクリプトのパラメータを取得します。

引数

nameOrIndex	名前またはインデックス
key	パラメータのキー

戻り値: パラメータ

Condition * Study::GetPostCondition ( Variant & val )

名前またはインデックスを指定して、磁束計算を取得します。

引数

val	磁束計算の名前またはインデックス

double Study::GetPostValue ( String & name )

スカラータイプの結果値を取得します。

引数

name ポストパラメータ名

戻り値: スカラータイプの結果値

スタディに結果が存在しない場合、このコマンドを実行しても値を取得できません。
ポストパラメータ名とは、「結果項目名(成分名) ：条件名/パート名/素子名など(成分名)」のことです。
たとえば、下図の値（パート名「Coil」のローレンツ力（X成分））を取得する場合、ポストパラメータ名として「ローレンツ力(X):Coil(X)」を指定します。

ProbeDefinition * Study::GetProbe ( Variant & val )

名前またはインデックスを指定して、プローブを取得します。

引数

val	プローブの名前またはインデックス

戻り値: ProbeDefinition オブジェクト

Report * Study::GetReport ( )

Report オブジェクトを取得します。

戻り値: Report オブジェクト

Variant Study::GetResponseData	(	String &	name,
		int	caseIndex
	)

単一ケースの応答値計算におけるすべての変数の値を取得します。

引数

name	応答変数の名前
caseIndex	ケース番号

戻り値: 値の一覧

caseIndex は番号0から割り当てられています。

ResponseTableDefinition * Study::GetResponseTableDefinition ( Variant & val )

名前またはインデックスを指定して ResponseTableDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: ResponseTableDefinition オブジェクト

ResponseTableResultType * Study::GetResponseTableResultType ( Variant & val )

名前またはインデックスを指定して ResponseTableResultType オブジェクトを取得します。

引数

val	応答値テーブル結果タイプの名前またはインデックス

戻り値: ResponseTableResultType オブジェクト

double Study::GetResponseVariable	(	String &	name,
		int	caseIndex
	)

応答値の変数の値を取得します。

引数

name	応答変数の名前
caseIndex	ケース番号

戻り値: 変数の値

caseIndex は番号0から割り当てられています。

String Study::GetResultFileName ( )

結果ファイル名(*.jplot, *.plot)を取得します。

注意: 複数の結果ファイルが出力される場合は、そのスタディやケースの直接の結果ファイルの名前が出力されます。
たとえば、複数断面条件を設定した磁界解析スタディの場合、直接の結果ファイル"Designer.jplot"のほかに、"Designer_slice_1.jplot"や"Designer_slice_2.jplot"などの従属する結果ファイルが出力されます。しかし、ここで取得される直接の結果ファイルは"Designer.jplot"となります。

戻り値: 結果ファイルのファイルパス

StringList Study::GetResultFileNameList ( )

スタディの結果ファイル名一覧を文字列リストで取得します。

戻り値: 結果ファイル名の一覧

Variant Study::GetResultFileNames ( )

スタディの結果ファイル名一覧を取得します。

戻り値: 結果ファイル名の一覧

ResultTable * Study::GetResultTable ( )

ResultTable オブジェクトを取得します。

戻り値: ResultTable オブジェクト

ResultViewItemList * Study::GetResultViewItemList ( )

結果一覧リストを取得します。

戻り値: ResultViewItemList 繧ェ繝悶ず繧ァ繧ッ繝

ScalingFactor * Study::GetScaling ( Variant & val )

名前またはインデックスを指定して、 ScalingFactor オブジェクトを取得します。

引数

val	スケール表示の名前またはインデックス

戻り値: ScalingFactor オブジェクト

String Study::GetScriptTypeName ( )

スタディのタイプ名を文字列で取得します。

戻り値: スタディのタイプ名

戻り値のスタディのタイプ名についてはスタディのタイプ名を参照してください。

SectionGraph * Study::GetSectionGraph ( Variant & val )

名前またはインデックスを指定して SectionGraph オブジェクトを取得します。

引数

val	セクショングラフの名前またはインデックス

戻り値: SectionGraph オブジェクト

Study * Study::GetSlaveStudy ( Variant & val )

名前またはインデックスを指定して、子スタディの Study オブジェクトを取得します。

引数

val	子スタディの名前またはインデックス

戻り値: Study オブジェクト

Step * Study::GetStep ( )

スタディのプロパティの、ステップコントロールおよび周波数コントロールを設定するために Step オブジェクトを取得します。

戻り値: Step オブジェクト

int Study::GetStudyId ( )

プロジェクト内で一意なスタディIDを取得します。

戻り値: スタディID

StudyProperties * Study::GetStudyProperties ( )

StudyProperties オブジェクトを取得します。

戻り値: StudyProperties オブジェクト

ResponseTableCorrection * Study::GetTableCorrection ( Variant & val )

名前またはインデックスを指定して ResponseTableCorrection オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: ResponseTableCorrection オブジェクト

String Study::GetTagName ( int index )

指定されたインデックスのタグ名を取得します。

引数

インデックス

String Study::GetTagValue ( Variant & indexOrName )

指定されたインデックスのタグ値を取得します。

引数

インデックス

ThermalEfficiencyMapDefinition * Study::GetThermalEfficiencyMapDefinition ( Variant & val )

名前またはインデックスを指定して ThermalEfficiencyMapDefinition 繧ェ繝悶ず繧ァ繧ッ繝医ｒ蜿門セ励＠縺セ縺吶

引数

val	名前またはインデックス

戻り値: ThermalEfficiencyMapDefinition 繧ェ繝悶ず繧ァ繧ッ繝

String Study::GetType ( )

スタディの解析タイプ名を文字列で取得します。

戻り値: スタディの解析タイプ名

bool Study::GetUpdateCaseValuesWithGeometryAdjustedValues ( )

ケースの値を寸法調整後の値で更新するかどうかを取得します。

戻り値: 更新するかどうか

ParametricEquation * Study::GetVariable ( Variant & name )

変数を指定して方程式を取得します。

引数

name 変数

戻り値: 方程式

VectorDefinition * Study::GetVector ( Variant & val )

名前またはインデックスを指定して、 VectorDefinition オブジェクトを取得します。

引数

val	ベクトルプロットの名前またはインデックス

戻り値: VectorDefinition オブジェクト

VectorExpression * Study::GetVectorExpression ( Variant & val )

名前またはインデックスを指定して、 VectorExpression オブジェクトを取得します。

引数

val	ベクトル方程式オブジェクトの名前またはインデックス

戻り値: VectorExpression オブジェクト

Variant Study::GetVectorPostValue ( String & name )

ベクトルタイプの結果値を取得します。

引数

name ポストパラメータ名

戻り値: ベクトルタイプの結果値

スタディに結果が存在しない場合、このコマンドを実行しても値を取得できません。
ポストパラメータ名については、 GetPostValue の説明を参照してください。

VibrationDefinition * Study::GetVibrationDefinition ( Variant & val )

名前またはインデックスを指定して VibrationDefinition オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: VibrationDefinition オブジェクト

WindingDefinition * Study::GetWinding ( Variant & val )

名前またはインデックスを指定して巻線設定オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: WindingDefinition オブジェクト

WindingRegion * Study::GetWindingRegion ( Variant & val )

名前またはインデックスを指定して巻線領域オブジェクトを取得します。

引数

val	名前またはインデックス

戻り値: WindingRegion オブジェクト

bool Study::HasCircuit ( )

スタディに回路がある場合、戻り値として True を取得します。

戻り値: スタディ中の回路の有無

bool Study::HasIntersection ( )

現ケースでの、部品同士の干渉をチェックします。

戻り値: 部品同士の干渉が見つかった場合、 True が返ります。

干渉チェックの対象は、ソリッド、領域です。メッシュは対象に入りません。
詳細な情報を取得する場合、 GetLastMessage() を使用してください。
スタディに含まれる全ケースに対して干渉チェックを行う場合、 RunAllCases() や SubmitAllRemote() ではなく、 Run() や SubmitRemote() を使用して、全ケースのループをスクリプトで記述してください。
以下は、記述例です。

Set app=designer

Set geomApp = app.CreateGeometryEditor()

Set currentStudy = app.GetCurrentStudy()

numCases = currentStudy.GetDesignTable().NumCases()

For caseIndex= 0 To numCases-1 Step 1

currentStudy.SetCurrentCase(caseIndex)

hasIntersect = currentStudy.HasIntersection()

If hasIntersect = FALSE Then

currentStudy.Run()

Else

MsgBox("干渉が見つかりました")

End If

Next

bool Study::HasMasterStudy ( )

スタディが親スタディを持つ場合、戻り値として True を取得します。

戻り値: スタディが従属する親スタディの有無

bool Study::HasMesh ( )

スタディの現ケースにメッシュが生成されている場合に、戻り値として True を取得します。

戻り値: スタディの現ケースのメッシュの有無

bool Study::HasMeshAnyPart ( )

スタディの現ケースにどれかの部品にメッシュが生成されている場合に、戻り値として True を取得します。

戻り値: スタディの現ケースのどれかの部品にメッシュの有無

bool Study::HasParametricData ( String & name )

スタディに指定された名前の応答値が存在する場合、戻り値として True を取得します。

引数

name 応答値の名前

戻り値: スタディの応答値存在の有無

bool Study::HasResult ( )

スタディの現ケースに解析結果がある場合、戻り値として True を取得します。

戻り値: スタディの現ケースの解析結果の有無

bool Study::HasUseWinding ( )

巻線を使用する場合、戻り値として True を取得します。

戻り値: スタディの巻線の使用有無

void Study::ImportSubroutineParameter ( String & filename )

ユーザーサブルーチンのパラメータをファイル（*.csv, *.txt）から読み込みます。

引数

filename インポートするファイルのパス

void Study::ImportTags ( String & filename )

タグと値をファイル（*.csv, *.txt）から読み込みます。

引数

filename 読み込むファイルのパス

bool Study::IsAxisymmetricStudy ( )

軸対称解析スタディの場合に、戻り値として True を取得します。

戻り値: 軸対称解析であるか否か

bool Study::IsCutPlaneStudy ( )

断面解析スタディの場合に、戻り値として True を取得します。

戻り値: 断面解析であるか否か

bool Study::IsModelError ( int caseno = -1 )

モデルエラーの場合、戻り値としてTrueを取得します。

引数

caseno ケース番号

戻り値: モデルエラーの有無

bool Study::IsModelWarning ( int caseno = -1 )

モデルワーニングの場合、戻り値としてTrueを取得します。

引数

caseno ケース番号

戻り値: モデルワーニングの有無

bool Study::IsPartSuppressed ( Variant & part )

部品の抑制状態を取得します。

引数

part Part

戻り値: 部品が抑制状態か否か

bool Study::IsValid ( )

オブジェクトが有効であるとき、戻り値として True を取得します。

戻り値: Study オブジェクトの有効・無効

Circuit * Study::LoadCircuit ( String & filename )

指定されたファイルを読み込んで回路を追加します。

引数

filename 回路ファイル名(パスを含む)

戻り値: Circuit オブジェクト

void Study::LoadFromWeightCsv	(	String &	csvFile,
		String array &	cases,
		bool	isDuplicate
	)

重みファイルを指定して、スタディにケースを追加します。

引数

csvFile	重みファイル
cases	ロードするケース
isDuplicate	スタディを複製するかどうかのフラグ

bool Study::LoadMesh ( )

現ケースの生成済メッシュを読み込みます。

戻り値: メッシュファイルが読み込めたかどうか

void Study::LoadRemoteResults ( String array & cases )

リモート計算から結果ファイル（*.jplot）をインポートします。

引数

cases ロードするケース

void Study::LoadTopologyResults	(	String &	typeName,
		int	numCases = `0`
	)

トポロジー最適化の解析結果をロードします。

引数

typeName	ロード種別
numCases	ケース数

String Study::MagnetizedMaterialName ( )

着磁解析を実行したスタディから、解析によって作成されたユーザー着磁材料の名前を取得します。

戻り値: ユーザー着磁材料名

double Study::MeasureDistance	(	String &	fromType,
		Variant &	fromID,
		String &	toType,
		Variant &	toID
	)

指定されたエンティティ間の距離を測定します。

引数

fromType	edge : 辺 vertex : 頂点 face : 面 node : 節点 element-edge : 要素辺 element-face : 要素面
fromID	頂点ID、面ID、エッジID、節点ID、要素面ID、または要素辺ID
toType	edge : 辺 vertex : 頂点 face : 面 node : 節点 element-edge : 要素辺 element-face : 要素面
toID	頂点ID、面ID、エッジID、節点ID、要素面ID、または要素辺ID

戻り値: 距離

double Study::MeasureDistanceFrom	(	double	x,
		double	y,
		double	z,
		String &	toType,
		Variant &	toID
	)

指定された座標(x,y,z)とエンティティの距離を測定します。

引数

x	X座標
y	Y座標
z	Z座標
toType	Edge : 辺 Vertex : 頂点 Face : 面 Node : 節点 Element-edge : 要素辺 Element-face : 要素面
toID	頂点ID、面ID、エッジID、節点ID、要素面ID、または要素辺ID

戻り値: 距離

double Study::MeasureDistanceFromPoint	(	Point *	p,
		String &	toType,
		Variant &	toID
	)

指定された Point オブジェクトとエンティティの距離を測定します。

引数

p	Point オブジェクト
toType	Edge : 辺 Vertex : 頂点 Face : 面 Node : 節点 Element-edge : 要素辺 Element-face : 要素面
toID	頂点ID、面ID、エッジID、節点ID、要素面ID、または要素辺ID

戻り値: 距離

double Study::MeasureNodeAngle	(	Variant &	fromID,
		Variant &	centerID,
		Variant &	toID
	)

指定された3点の角度を計測します。

引数

fromID	節点ID
centerID	節点ID
toID	節点ID

戻り値: 角度

double Study::MeasurePointNodeAngle	(	double	x,
		double	y,
		double	z,
		Variant &	fromID,
		Variant &	toID
	)

指定された中心点と2点の角度を測定します。

引数

x	中心点のX座標
y	中心点のY座標
z	中心点のZ座標
fromID	節点ID
toID	節点ID

戻り値: 角度

double Study::MeasurePointVertexAngle	(	double	x,
		double	y,
		double	z,
		Variant &	fromID,
		Variant &	toID
	)

指定された中心点と2点の角度を測定します。

引数

x	中心点のX座標
y	中心点のY座標
z	中心点のZ座標
fromID	頂点ID
toID	頂点ID

戻り値: 角度

double Study::MeasureVertexAngle	(	Variant &	fromID,
		Variant &	centerID,
		Variant &	toID
	)

指定された3点の角度を計測します。

引数

fromID	頂点ID
centerID	頂点ID
toID	頂点ID

戻り値: 角度

void Study::MergeJcf ( String & filename )

ファイルパスを指定して、現スタディにJCFファイルのモデルデータをマージします。

引数

filename ファイルパス

void Study::MergeJcfForPreview ( String & filename )

これは内部関数であるため、正式にサポートしていません。

非推奨:

int Study::NumAirRegions ( )

空気領域の数を整数で取得します。

GUI画面上では、プロジェクトマネージャの［スタディ］→［メッシュ］の下に表示される空気領域に該当します。

戻り値: 空気領域の数

int Study::NumCalculationDefinitions ( )

スタディに定義された結果計算（部品、面、エッジ）の数を整数で取得します。

戻り値: 結果計算の数

int Study::NumCalculations ( )

計算項目の数を整数で取得します。

戻り値: 計算項目の数

int Study::NumCalculationTargets ( )

スタディに定義された計算対象の数を整数で取得します。

戻り値: 計算対象の数

int Study::NumConditions ( )

スタディ中の条件の数を整数で取得します。

戻り値: スタディ中の条件の数

int Study::NumContours ( )

コンタープロットの数を整数で取得します。

戻り値: コンタープロットの数

int Study::NumDifferenceEfficiencyMapDefinitions ( )

差分データ入力の効率マップ定義の数を取得します。

戻り値: 差分データ入力の効率マップ定義の数

int Study::NumEfficiencyMapDefinitions ( )

効率マップ定義の数を取得します。

戻り値: 効率マップ定義の数

int Study::NumExternalEfficiencyMapDefinitions ( )

外部データ入力の効率マップ定義の数を取得します。

戻り値: 外部データ入力の効率マップ定義の数

int Study::NumFluxLines ( )

フラックスラインプロットの数を整数で取得します。

戻り値: フラックスラインプロットの数

int Study::NumMaterials ( )

材料数を取得します。

戻り値: 材料数

int Study::NumPostConditions ( )

磁界解析スタディに設定されている、磁束計算の数を整数で取得します。

戻り値: スタディに設定されている、磁束計算の数

int Study::NumPostParameters ( )

ポストパラメータの数を整数で取得します。

戻り値: ポストパラメータの数

このコマンドは、計算が実行されたことのあるスタディに対して、計算結果の有無にかかわらず、使用することができます。
磁束計算、部品計算、セクショングラフ、プローブ、応答値など、テーブル形式で出力されている物理量が、ポストパラメータとしてカウントされます。
部品ごとに出力される物理量は、部品の数だけカウントされます。

int Study::NumProbes ( )

プローブの数を取得します。

戻り値: プローブの数

int Study::NumResponseTableDefinitions ( )

精度優先効率マップ用の応答値テーブルの数を取得します。

戻り値: 応答値テーブルの数

int Study::NumResponseTableResultTypes ( )

精度優先用の応答値テーブルの結果タイプの数を取得します。

戻り値: 応答値テーブルの結果タイプの数

int Study::NumScalings ( )

スケール表示の数を整数で取得します。

戻り値: スケール表示の数

int Study::NumSectionGraphs ( )

セクショングラフの数を整数で取得します。

戻り値: セクショングラフの数

int Study::NumSlaveStudies ( )

スタディが持つ子スタディの数を整数で取得します。

戻り値: スタディに従属する子スタディの数

int Study::NumTableCorrections ( )

応答テーブル補正の数を取得します。

戻り値: テーブル補正の数

int Study::NumTags ( )

タグ数を取得します。

int Study::NumThermalEfficiencyMapDefinitions ( )

熱解析の効率マップ定義の数を取得します。

戻り値: 効率マップ定義の数

int Study::NumVectors ( )

ベクトルプロットの数を整数で取得します。

戻り値: ベクトルプロットの数

int Study::NumVibrationDefinitions ( )

スタディに定義された振動計算の数を整数で取得します。

戻り値: 振動計算の数

int Study::NumWindingRegions ( )

巻線領域の数を取得します。

戻り値: 巻線領域の数

int Study::NumWindings ( )

巻線設定の数を取得します。

戻り値: 巻線設定の数

Variant Study::ParametricDataNames ( )

パラメトリックの対象データ名の一覧を取得します。

戻り値: データ名の一覧

String Study::PostParameterName ( int index )

インデックスを指定して、ポストパラメータ名を取得します。

引数

index ポストパラメータのインデックス

戻り値: ポストパラメータ名

このコマンドは、計算が実行されたことのあるスタディに対して、計算結果の有無にかかわらず、使用することができます。
ポストパラメータ名については、 GetPostValue の説明を参照してください。

int Study::PostParameterType ( String & name )

名前を指定して、ポストパラメータの種類を取得します。

引数

name ポストパラメータ名

戻り値: ポストパラメータの種類

１：スカラー

２：ベクトル

このコマンドは、計算が実行されたことのあるスタディに対して、計算結果の有無にかかわらず、使用することができます。
ポストパラメータ名については、 GetPostValue の説明を参照してください。

bool Study::RemoveAllResults ( )

テーブル結果以外を現在のケースの結果ファイルより削除します。メッシュも削除されます。

削除された場合に、戻り値として True を取得します。

戻り値: 削除されたか否か

bool Study::RemoveAllResultsAllCases ( )

テーブル結果以外を全ケースの結果ファイルより削除します。メッシュも削除されます。

削除された場合に、戻り値として True を取得します。

戻り値: 削除されたか否か

void Study::RemoveMaterialByName ( String & matname )

名前を指定して材料を削除します。

引数

matname 材料名

void Study::RemoveMeasurementVariable ( Variant & val )

名前またはインデックスを指定して、計測変数を削除します。

引数

val	計測変数の名前またはインデックス

bool Study::RemoveSelectedResults ( StringList & results )

指定された結果を現在のケースの結果ファイルより削除します。

削除された場合に、戻り値として True を取得します。

引数

results 結果タイプ名のリスト

戻り値: 削除されたか否か

bool Study::RemoveSelectedResultsAllCases ( StringList & results )

指定された結果を全ケースの結果ファイルより削除します。

削除された場合に、戻り値として True を取得します。

引数

results 結果タイプ名のリスト

戻り値: 削除されたか否か

bool Study::RemoveSelectedResultsStepList	(	StringList &	results,
		String &	steps
	)

結果ファイルに保持するステップを文字列によって複数設定して、指定された結果を現在のケースの結果ファイルより削除します。

ステップは「1,2,3」のようにカンマで区切って指定するか、「4-8」のように範囲を指定することが可能です。削除された場合に、戻り値としてTrueを取得します。

引数

results	結果タイプ名のリスト
steps	ステップ

戻り値: 削除されたか否か

bool Study::RemoveSelectedResultsStepListAllCases	(	StringList &	results,
		String &	steps
	)

結果ファイルに保持するステップを文字列によって複数設定して、指定された結果を全ケースの結果ファイルより削除します。

ステップは「1,2,3」のようにカンマで区切って指定するか、「4-8」のように範囲を指定することが可能です。削除された場合に、戻り値として True を取得します。

引数

results	結果タイプ名のリスト
steps	ステップ

戻り値: 削除されたか否か

bool Study::RemoveSelectedResultsSteps	(	StringList &	results,
		int	start,
		int	end,
		int	inter
	)

結果ファイルに保持するステップの範囲と間隔を設定して、指定された結果を現在のケースの結果ファイルより削除します。

削除された場合に、戻り値としてTrueを取得します。

引数

results	結果タイプ名のリスト
start	開始ステップ
end	終了ステップ
inter	間隔

戻り値: 削除されたか否か

bool Study::RemoveSelectedResultsStepsAllCases	(	StringList &	results,
		int	start,
		int	end,
		int	inter
	)

結果ファイルに保持するステップの範囲と間隔を設定して、指定された結果を全ケースの結果ファイルより削除します。

削除された場合に、戻り値としてTrueを取得します。

引数

results	結果タイプ名のリスト
start	開始ステップ
end	終了ステップ
inter	間隔

戻り値: 削除されたか否か

void Study::RemoveSubroutineParameter ( String & name )

ユーザーサブルーチンのパラメータを削除します。

引数

name ユーザー変数名

void Study::RemoveTag ( String & name )

指定した名前のタグを削除します。

引数

name タグ名

void Study::RemoveVariable ( Variant & name )

変数を指定して方程式を削除します。

引数

name 変数

void Study::RemoveWarningAsError ( int code )

コードを指定してエラーリストからワーニングを削除します。

引数

code コード

void Study::Restart	(	int	steps,
		int	outputStep
	)

選択したスタディの計算を再開します。

引数

steps	解析ステップ数または計算を行う固有値の数
outputStep	出力開始ステップ

構造解析（固有モード解析）で［固有モード解析結果を参照する］チェックボックスをオンにした場合に、Restartコマンドを使って再計算を実行します。その際に、stepとして計算を行う固有値の数を指定します。

void Study::RestartAdaptive ( int stages )

アダプティブメッシュコントロールの最大ステージを指定して、選択したスタディの計算を再開します。

引数

stages アダプティブメッシュコントロールの最大ステージ

void Study::Run ( )

フォアグラウンドで、現ケースの解析を実行します。解析をフォアグラウンドで実行中は、JMAG-Designer上でその他の操作ができません。

現ケースにすでに結果が出力されている場合、解析は実行されません。
スタディに複数ケースが存在し、かつ、ケースが選択されていない場合、最初のケースの解析が実行されます。

GUI画面上で解析を実行する操作については、「解析の実行」を参照してください。

void Study::RunAllCases ( )

フォアグラウンドで、全ケースの解析を実行します。解析をフォアグラウンドで実行中は、JMAG-Designer上でその他の操作ができません。

すでに結果が出力されているケースはとばされて、結果が出力されていないケースの解析だけが実行されます。

void Study::RunAllPostCalculationScripts ( )

すべてのポスト計算スクリプトを実行します。

注意: 無効化されたスクリプトは実行されません。

void Study::SetAirRegionVisibility	(	int	index,
		bool	visible
	)

空気領域の表示切り替えを行います。

引数

index	空気領域のインデックス
visible	True=1 : 表示 False=0 : 非表示

void Study::SetCadParameterValue	(	String &	name,
		Variant &	value
	)

モデルの寸法パラメータの値を設定します。

引数

name	寸法パラメータ名
value	値

void Study::SetCheckForTopologyChanges ( bool flag )

部品、面、エッジ、頂点の増減をチェックするかどうかを設定します。

引数

flag	True=1 : チェックする False=0 : チェックしない

void Study::SetCopyOnUpdate ( bool flag )

モデル更新時にスタディをコピーするかどうかを設定します。

引数

flag	True=1 : スタディをコピーする False=0 : スタディをコピーしない

void Study::SetCurrentCase ( int caseIndex )

現在のケース番号を設定します。

引数

caseIndex ケース番号

caseIndex は番号ゼロから割り当てられています。

void Study::SetCurrentComposite ( Variant & val )

名前またはインデックスを指定して同時表示します

引数

val	同時表示の名前またはインデックス

void Study::SetCurrentContour ( Variant & val )

名前またはインデックスを指定して表示するコンタープロットを指定します。

引数

val	コンタープロットの名前またはインデックス（0から開始）

コンタープロットのインデックスは［プロジェクトマネージャ］での表示順に「0, 1, 2・・・」と振られます。
たとえば、下図のコンタープロット「磁化：磁化」のインデックスは「2」になります。

void Study::SetCurrentFluxLine ( Variant & val )

名前またはインデックスを指定して表示するフラックスラインを指定します。

引数

val	フラックスラインの名前またはインデックス（0から開始）

フラックスラインのインデックスは［プロジェクトマネージャ］での表示順に「0, 1, 2・・・」と振られます。

void Study::SetCurrentScaling ( Variant & val )

名前またはインデックスを指定して表示するスケールを指定します。

引数

val	スケールの名前またはインデックス（0から開始）

フラックスラインのインデックスは［プロジェクトマネージャ］での表示順に「0, 1, 2・・・」と振られます。

void Study::SetCurrentVector ( Variant & val )

名前またはインデックスを指定して表示するベクトルプロットを指定します。

引数

val	ベクトルプロットの名前またはインデックス（0から開始）

コンタープロットのインデックスは［プロジェクトマネージャ］での表示順に「0, 1, 2・・・」と振られます。

void Study::SetDescription ( String & description )

説明を設定します。

引数

description 説明

void Study::SetHiddenResults ( String & list )

非表示にするテーブル結果項目を設定します。

引数

list 結果タイプ名

void Study::SetMaterial	(	Variant &	val,
		Material *	material
	)

変数を使って、部品に材料を設定します。

引数

val	部品の名前または ID
material	Material オブジェクト

部品IDをモデル表示画面に表示する場合、JMAG-Designerのメニューバーから［表示］>［ID情報］>［部品ID］をチェックマークを付けてください。

void Study::SetMaterialAttributeParameters ( String & list )

材料特性一覧を設定します。

引数

list 材料特性項目名

void Study::SetMaterialByName	(	Variant &	val,
		String &	matname
	)

変数を使って、部品に材料を設定します。

引数

val	部品の名前またはID
matname	材料名

void Study::SetMeasurementVariable	(	String &	name,
		String &	type,
		Selection *	sel
	)

計測変数を設定します。

引数

name	計測変数名
type	計測変数タイプ
sel	Selection オブジェクト

void Study::SetMessageVisible ( bool on )

これは内部関数であるため、正式にサポートしていません。

非推奨:

void Study::SetModelDivisionCadParameterName ( String & name )

巻線条件から決めた分割数を設定するCADパラメータを指定します。

引数

name CADパラメータ名

void Study::SetName ( String & name )

スタディの名前を設定します。

引数

name スタディ名

void Study::SetPostCalculationScriptParameter	(	Variant &	nameOrIndex,
		String &	key,
		Variant &	value
	)

名前またはインデックスを指定して、ポスト計算スクリプトのパラメータを設定します。

引数

nameOrIndex	名前またはインデックス
key	パラメータのキー
vakue	パラメータの値

void Study::SetTag	(	String &	name,
		String &	value
	)

指定した名前のタグに値を設定します。タグ名が既に存在する場合は指定した値で上書きします。

引数

name	タグ名
value	値

void Study::SetUpdateByRelation ( bool flag )

領域の親子関係(条件設定対象パート)を考慮するかどうかを設定します。

引数

flag	True=1 : 考慮する False=0 : 考慮しない

void Study::SetUpdateCaseValuesWithGeometryAdjustedValues ( bool flag )

ケースの値を寸法調整後の値で更新するかどうかを設定します。

引数

flag	True=1 : 更新する False=0 : 更新しない

void Study::SetUserResponseVariable	(	String &	name,
		int	caseIndex,
		double	value
	)

ユーザー定義の値を使用して応答値の変数を設定します。

引数

name	応答変数の名前
caseIndex	応答値に設定されるケースインデックス
value	変数の値

caseIndex は番号0から割り当てられています。

void Study::SetVariable	(	Variant &	name,
		Variant &	value
	)

方程式を設定します。

引数

name	変数
value	式

void Study::SubmitAllLocal ( bool queued )

JMAG-Designer13.0以降の、次の関数に相当します。
CreateJob.

非推奨:: ローカルマシンで全ケースのバッチ実行を行います。

引数

queued

ジョブの状態
True : 実行待ちにする
False : 待機させる

void Study::SubmitAllRemote	(	String &	machine,
		String &	cpu,
		Variant &	keepremote,
		bool	queued
	)

JMAG-Designer13.0以降の、次の関数に相当します。
CreateJob.

非推奨:: マシンを指定して全ケースのバッチ実行を行います。

引数

machine	リモートシステムの管理サーバ名
cpu	計算に使用するCPUグループ
keepremote	管理サーバに結果を残すかどうか On : リモートマシンに結果を残す Off : ローカルマシンへ結果を移動する Both : 結果をコピーしてリモートマシンにも残す
queued	ジョブの状態 True : 実行待ちにする False : 待機させる

void Study::SubmitLocal ( bool queued )

JMAG-Designer13.0以降の、次の関数に相当します。
CreateJob.

非推奨:: ローカルマシンで現ケースのバッチ実行を行います。

引数

queued

ジョブの状態
True : 実行待ちにする
False : 待機させる

void Study::SubmitRemote	(	String &	machine,
		String &	cpu,
		Variant &	keepremote,
		bool	queued
	)

JMAG-Designer13.0以降の、次の関数に相当します。
CreateJob.

非推奨:: マシンを指定して現ケースのバッチ実行を行います。

引数

machine	リモートシステムの管理サーバ名
cpu	計算に使用するCPUグループ
keepremote	管理サーバに結果を残す On : リモートマシンに結果を残す Off : ローカルマシンへ結果を移動する Both : 結果をコピーしてリモートマシンにも残す
queued	ジョブの状態 True : 実行待ちにする False : 待機させる

void Study::SuppressPart	(	Variant &	part,
		int	state
	)

部品に抑制を設定します。

引数

part	部品の名前またはID
state	True=1 : 部品を抑制します False=0 : 部品の抑制を解除します

void Study::UnLockAll ( )

これは内部関数であるため、正式にサポートしていません。

非推奨:

void Study::UpdateDriveCycleResponseParametricData	(	Variant &	val,
		DriveCycleResponseDataParameter *	parameter
	)

名前またはインデックスを指定して、走行モードの応答値を変更します。

引数

val	応答値の名前またはインデックス
parameter	DriveCycleResponseDataParameter オブジェクト

void Study::UpdateEfficiencyMapParametricData	(	Variant &	val,
		EfficiencyMapResponseDataParameter *	parameter
	)

名前またはインデックスを指定して、効率マップの応答値を変更します。

引数

val	応答値の名前またはインデックス
parameter	EfficiencyMapResponseDataParameter 繧ェ繝悶ず繧ァ繧ッ繝

void Study::UpdateParametricData	(	Variant &	val,
		ResponseDataParameter *	parameter
	)

名前またはインデックスを指定して、応答値を変更します。

引数

val	応答値の名前またはインデックス
parameter	ResponseDataParameter オブジェクト

void Study::UpdateScriptParametricData	(	Variant &	val,
		String &	title,
		String &	variable,
		String &	script
	)

名前またはインデックスを指定して、スクリプトの応答値を変更します。

引数

val	変更する応答値の名前またはインデックス
title	応答値の名前
variable	応答値の変数名
script	スクリプト

void Study::UpdateSubroutineParameter	(	String &	name,
		Variant &	value
	)

ユーザーサブルーチンのパラメータを更新します。

引数

name	ユーザー変数名
value	値

void Study::WriteAllMeshJcf	(	String &	path,
		String &	filename,
		bool	active
	)

指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（メッシュデータ）を書き出します。

引数

path	出力フォルダのパス
filename	基本ファイル名
active	True : 結果のないケースのみ出力する False : 結果の有無に関わらず、すべてのケースを出力する

void Study::WriteAllSolidJcf	(	String &	path,
		String &	filename,
		bool	active,
		bool	preprocess = `true`
	)

指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（形状データ）を書き出します。

引数

path	出力フォルダのパス
filename	基本ファイル名
active	True : 結果のないケースのみ出力する False : 結果の有無に関わらず、すべてのケースを出力する
preprocess	True : メッシュ生成のための前処理を行う False : メッシュ生成のための前処理を行わない

void Study::WriteAllSolidPartialMeshJcf	(	String &	path,
		String &	filename,
		bool	active,
		bool	preprocess = `true`
	)

指定されたフォルダに、スタディに含まれる全ケースのJCFファイル（部分メッシュを含む形状データ）を書き出します。

引数

path	出力フォルダのパス
filename	基本ファイル名
active	True : 結果のないケースのみ出力する False : 結果の有無に関わらず、すべてのケースを出力する
preprocess	True : メッシュ生成のための前処理を行う False : メッシュ生成のための前処理を行わない

bool Study::WriteCaseReport ( String & filename )

ケースレポートを書き出します。

引数

filename 書き出すレポートファイル名

戻り値: レポートファイルの書き出しに成功したか否か

void Study::WriteMeshJcf ( String & filename )

ファイルパスを指定してJCFファイル(メッシュデータ)を書き出します。

引数

filename ファイルパス

bool Study::WriteResponseReport ( String & filename )

パラメトリックレポートを書き出します。

引数

filename 書き出すレポートファイル名

戻り値: レポートファイルの書き出しに成功したか否か

void Study::WriteSolidJcf	(	String &	filename,
		bool	preprocess = `true`
	)

ファイルパスを指定してJCFファイル(形状データ)を書き出します。

引数

filename	ファイルパス
preprocess	True : メッシュ生成のための前処理を行う False : メッシュ生成のための前処理を行わない

void Study::WriteSolidPartialMeshJcf	(	String &	filename,
		bool	preprocess = `true`
	)

ファイルパスを指定してJCFファイル(部分メッシュを含む形状データ)を書き出します。

引数

filename	ファイルパス
preprocess	True : メッシュ生成のための前処理を行う False : メッシュ生成のための前処理を行わない

void Study::WriteTopologyConfigurationFile	(	String &	filename,
		int	independentJobs
	)

トポロジー最適化の設定ファイルを出力します。

引数

filename	出力するファイルの名称
independentJobs	同時計算実行数

公開メンバ関数

詳解

関数詳解
