GeomApplication クラス

GeomApplication クラス
ここでは、 GeomApplication クラスのコマンドを紹介します。
. [詳解]

公開スロット

void ClearError () const
 メッセージリストのエラーメッセージを消去します。

void ClearMessage ()
 メッセージリストのすべてのメッセージを消去します。

void ClearWarning () const
 メッセージリストのすべての警告メッセージを消去します。

Point * CreatePoint (double x, double y, double z)
 座標を(x, y, z)の形で指定して、Point オブジェクトを取得します。 [詳解]

void ExportCurrentData (const String &filename, bool forceUseKeepMeshId=false)
 現在のデータをファイルに書き出します。 [詳解]

void ExportGeometryAndMesh (const String &filename, bool forceUseKeepMeshId=false)
 現在の形状とメッシュをJCFファイルに書き出します。 [詳解]

void ExportImage (const String &filename)
 画面イメージをファイルに書き出します。 [詳解]

void ExportImageWithSize (const String &filename, int width, int height)
 画面イメージを指定された大きさでファイルに書き出します。単位は画面の"ピクセル"です。 [詳解]

String GetAllErrors () const
 スクリプトに関連する、すべてのエラーメッセージのリストを取得します。 [詳解]

String GetAllMessages () const
 スクリプトに関連する、すべてのメッセージのリストを取得します。 [詳解]

String GetAllWarning () const
 スクリプトに関連する、すべての警告メッセージのリストを取得します。 [詳解]

String GetAppDir () const
 形状エディタのインストールフォルダのパスを取得します。 [詳解]

GeomDocument * GetDocument ()
 ドキュメントの参照を取得します。 [詳解]

String GetLastError ()
 スクリプトに関連する、最後に出力されたエラーメッセージを文字列で取得します。 [詳解]

String GetLastMessage () const
 スクリプトに関連する、最新のエラーメッセージを文字列で取得します。 [詳解]

String GetLastWarning ()
 スクリプトに関連する、最後に出力された警告メッセージを文字列で取得します。 [詳解]

bool HasError ()
 スクリプトに関連するエラーが発生した場合、True を取得します。 [詳解]

bool HasWarning ()
 過去に使用したスクリプトに対して警告メッセージがある場合、True を取得します。 [詳解]

void Hide ()
 形状エディタのウィンドウを最小化します。

GeomDocument * InsertGeometryLibrary (const String &libraryKey, const Variant &renameVariant=Variant())
 編集中のアセンブリに、形状ライブラリからモデルデータを追加します。 [詳解]

GeomDocument * Load (const String &filename)
 指定されたファイルから、2次元のCADデータを読み込みます。 [詳解]

GeomDocument * Load3DCad (const String &filename)
 指定されたファイルから、3次元のCADデータを読み込みます。 [詳解]

GeomDocument * Load3DCadWithOption (const String &filename, bool useHealing, bool removeSheet)
 指定されたファイルから、3次元のCADデータを読み込みます（ヒーリング・シートボディ削除オプション指定）。 [詳解]

int MajorVersion () const
 形状エディタのメジャーバージョンの番号を取得します。 [詳解]

GeomDocument * Merge (const String &filename)
 編集中のアセンブリに、指定されたファイルから2次元のCADデータを読み込み、合成します。 [詳解]

GeomDocument * Merge3DCad (const String &filename)
 編集中のアセンブリに、指定されたファイルから3次元のCADデータを読み込み、合成します。 [詳解]

GeomDocument * Merge3DCadWithOption (const String &filename, bool useHealing, bool removeSheet)
 指定されたファイルから、3次元のCADデータを読み込み、合成します（ヒーリング・シートボディ削除オプション指定）。 [詳解]

GeomDocument * MergeJmdl (const String &filename, const Variant &renameVariant=Variant())
 編集中のアセンブリに、指定されたファイルからモデルデータを合成します。 [詳解]

int MinorVersion () const
 形状エディタのマイナーバージョンの番号を取得します。 [詳解]

GeomDocument * NewDocument ()
 形状エディタで形状を新規作成します（［新規作成］ツールボタン をクリックしたときと同じ操作）。 [詳解]

void Quit ()
 形状エディタを終了します。

void Raise ()
 形状エディタのウィンドウを最前面に表示します。

void SaveCurrent ()
 現在のデータを保存します。

void SaveCurrentAs (const String &filename)
 現在のデータを名前を付けて保存します。 [詳解]

void SetBlockUpdate (bool block)
 形状エディタの形状再構築の処理を止めるかどうかを指定します。 [詳解]

void SetBlockViewUpdate (bool block)
 形状エディタのモデルビューの更新処理を止めるかどうかを指定します。 [詳解]

void SetFileSaveConfirmation (bool flag)
 形状エディタ終了時のファイル保存確認ダイアログの表示・非表示を設定します。 [詳解]

void SetVersion (double version)
 形状エディタのバージョンを指定します。 [詳解]

void Show ()
 形状エディタのウィンドウを表示します。

int SubVersion () const
 形状エディタのサブバージョンの番号を取得します。 [詳解]

String VersionString (bool includeSub) const
 形状エディタのバージョン番号を文字列で取得します。 [詳解]

GeomViewController * View ()
 GeomViewController オブジェクトを取得します。 [詳解]


詳解

GeomApplication クラス
ここでは、 GeomApplication クラスのコマンドを紹介します。
.

GeomApplication クラスには次の操作に対応したコマンドが含まれます。

関数詳解

Point * GeomApplication::CreatePoint ( double  x,
double  y,
double  z
)
slot

座標を(x, y, z)の形で指定して、Point オブジェクトを取得します。

引数
xX座標
yY座標
zZ座標
戻り値
Point オブジェクト
void GeomApplication::ExportCurrentData ( const String &  filename,
bool  forceUseKeepMeshId = false
)
slot

現在のデータをファイルに書き出します。

引数
filenameファイルパス
void GeomApplication::ExportGeometryAndMesh ( const String &  filename,
bool  forceUseKeepMeshId = false
)
slot

現在の形状とメッシュをJCFファイルに書き出します。

引数
filenameファイルパス
void GeomApplication::ExportImage ( const String &  filename)
slot

画面イメージをファイルに書き出します。

引数
filenameファイルパス
void GeomApplication::ExportImageWithSize ( const String &  filename,
int  width,
int  height
)
slot

画面イメージを指定された大きさでファイルに書き出します。単位は画面の"ピクセル"です。

引数
filenameファイルパス
width幅
height高さ
String GeomApplication::GetAllErrors ( ) const
slot

スクリプトに関連する、すべてのエラーメッセージのリストを取得します。

戻り値
すべてのエラーメッセージのリスト
String GeomApplication::GetAllMessages ( ) const
slot

スクリプトに関連する、すべてのメッセージのリストを取得します。

戻り値
すべてのメッセージのリスト
String GeomApplication::GetAllWarning ( ) const
slot

スクリプトに関連する、すべての警告メッセージのリストを取得します。

戻り値
すべての警告メッセージのリスト
String GeomApplication::GetAppDir ( ) const
slot

形状エディタのインストールフォルダのパスを取得します。

戻り値
インストールフォルダ
GeomDocument * GeomApplication::GetDocument ( )
slot

ドキュメントの参照を取得します。

戻り値
GeomDocument オブジェクト
String GeomApplication::GetLastError ( )
slot

スクリプトに関連する、最後に出力されたエラーメッセージを文字列で取得します。

戻り値
最後のエラーメッセージ
String GeomApplication::GetLastMessage ( ) const
slot

スクリプトに関連する、最新のエラーメッセージを文字列で取得します。

戻り値
最新のエラーメッセージ
String GeomApplication::GetLastWarning ( )
slot

スクリプトに関連する、最後に出力された警告メッセージを文字列で取得します。

戻り値
最後の警告メッセージ
bool GeomApplication::HasError ( )
slot

スクリプトに関連するエラーが発生した場合、True を取得します。

戻り値
エラーの有無
bool GeomApplication::HasWarning ( )
slot

過去に使用したスクリプトに対して警告メッセージがある場合、True を取得します。

戻り値
ワーニングの有無
GeomDocument * GeomApplication::InsertGeometryLibrary ( const String &  libraryKey,
const Variant &  renameVariant = Variant()
)
slot

編集中のアセンブリに、形状ライブラリからモデルデータを追加します。

引数
libraryKeyライブラリキー
renameVariant重複解消する変数名マップ（省略可能）

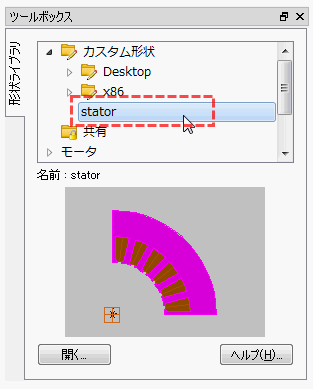

libraryKey では、形状エディタの［ツールボックス］の［形状ライブラリ］タブ上での形状データのパスを指定します。たとえば、下図の場合は "カスタム形状\stator" になります。


renameVariant は、形状ライブラリから新しく追加するモデルデータと編集中のアセンブリの両方に同じ名前の変数が存在した場合に、それらの重複を解消するために設定します。
「1; 重複している変数の名前、2; 重複を解消するために、形状ライブラリのモデルデータの変数に対して新しく与える名前」を定義したテーブル（refarray）を作成し、InsertGeometryLibrary から参照してください。
変数名の重複を解消する必要がない場合は、renameVariant を省略してください。

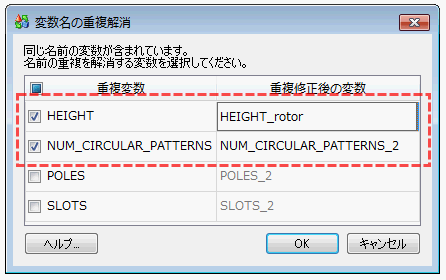

以下に例を示します。この例では、下図の［変数名の重複解消］ダイアログに表示された変数のうち、2つの変数について名前の重複を解消しています。

ReDim refarray(1,1)
refarray(0,0) = "HEIGHT"
refarray(0,1) = "HEIGHT_rotor"
refarray(1,0) = "NUM_CIRCULAR_PATTERNS"
refarray(1,1) = "NUM_CIRCULAR_PATTERNS_2"
Call geomApp.InsertGeometryLibrary("モータ\ロータ\3D形状\永久磁石型\埋込磁石", refarray)
GeomDocument * GeomApplication::Load ( const String &  filename)
slot

指定されたファイルから、2次元のCADデータを読み込みます。

引数
filenameファイルパス

次の形式のファイルを読み込めます。

  • JMAG モデルファイル （*.jmdl）
  • ACIS ファイル （*.sat, *.sab）
  • DXF ファイル （*.dxf）
  • IGES ファイル （2D Entity） （*.iges, *.igs）
  • CATIA V4 ファイル （*.model）
  • CATIA V5 ファイル （*.CATPart, *.CATProduct）
  • Creo Parametric （Pro/ENGINEER） ファイル （*.prt, *.asm, *.prt.*, *.asm.*）
  • NX ファイル （*.prt）
  • Parasolid ファイル （*.x_t, *.xmt_txt, *.x_b, *.xmt_bin）
  • SOLIDWORKS ファイル （*.sldprt, *.sldasm）
  • SolidEdge ファイル （*.par, *.asm, *.psm）
  • Inventor ファイル （*.ipt, *.iam）
  • STEP ファイル （*.stp, *.step）
  • Nastran ファイル （*.nas, *.bdf）
  • Universal ファイル （*.unv）

2次元のIGESファイルを読み込む場合は Load() を、3次元のIGESファイルを読み込む場合は Load3DCad() を使用してください。

GeomDocument * GeomApplication::Load3DCad ( const String &  filename)
slot

指定されたファイルから、3次元のCADデータを読み込みます。

引数
filenameファイルパス

次の形式のファイルを読み込めます。

  • JMAGモデルファイル （*.jmdl）
  • ACISファイル （*.sat, *.sab）
  • IGESファイル （3D Solid）（*.iges, *.igs）
  • CATIA V4ファイル （*.model）
  • CATIA V5ファイル （*.CATPart, *.CATProduct）
  • Creo Parametric （Pro/ENGINEER） ファイル （*.prt, *.asm, *.prt.*, *.asm.*）
  • NX ファイル （*.prt）
  • Parasolid ファイル （*.x_t, *.xmt_txt, *.x_b, *.xmt_bin）
  • SOLIDWORKS ファイル （*.sldprt, *.sldasm）
  • SolidEdge ファイル （*.par, *.asm, *.psm）
  • Inventor ファイル （*.ipt, *.iam）
  • STEP ファイル （*.stp, *.step）

2次元のIGESファイルを読み込む場合は Load() を、3次元のIGESファイルを読み込む場合は Load3DCad() を使用してください。

GeomDocument * GeomApplication::Load3DCadWithOption ( const String &  filename,
bool  useHealing,
bool  removeSheet
)
slot

指定されたファイルから、3次元のCADデータを読み込みます（ヒーリング・シートボディ削除オプション指定）。

引数
filenameファイルパス
useHealing
True=1 : ヒーリングを行う
False=0 : ヒーリングを行わない
removeSheet
True=1 : シートボディを削除する
False=0 : シートボディを削除しない
int GeomApplication::MajorVersion ( ) const
slot

形状エディタのメジャーバージョンの番号を取得します。

例：形状エディタのバージョンが1.2.5の場合は、「1」が返ります。

戻り値
バージョン番号
GeomDocument * GeomApplication::Merge ( const String &  filename)
slot

編集中のアセンブリに、指定されたファイルから2次元のCADデータを読み込み、合成します。

引数
filenameファイルパス

次の形式のファイルを読み込めます。

  • JMAGモデルファイル （*.jmdl）
  • ACIS ファイル （*.sat, *.sab）
  • DXF ファイル （*.dxf）
  • IGES ファイル （2D Entity） （*.iges, *.igs）
  • CATIA V4 ファイル （*.model）
  • CATIA V5 ファイル （*.CATPart, *.CATProduct）
  • Creo Parametric （Pro/ENGINEER） ファイル （*.prt, *.asm, *.prt.*, *.asm.*）
  • NX ファイル （*.prt）
  • Parasolid ファイル （*.x_t, *.xmt_txt, *.x_b, *.xmt_bin）
  • SOLIDWORKS ファイル （*.sldprt, *.sldasm）
  • SolidEdge ファイル （*.par, *.asm, *.psm）
  • Inventor ファイル （*.ipt, *.iam）
  • STEP ファイル （*.stp, *.step）
  • Nastran ファイル （*.nas, *.bdf）
  • Universal ファイル （*.unv）

2次元のIGESファイルを読み込む場合は Merge() を、3次元のIGESファイルを読み込む場合は Merge3DCad() を使用してください。

GeomDocument * GeomApplication::Merge3DCad ( const String &  filename)
slot

編集中のアセンブリに、指定されたファイルから3次元のCADデータを読み込み、合成します。

引数
filenameファイルパス

次の形式のファイルを読み込めます。

  • JMAGモデル ファイル （*.jmdl）
  • ACIS ファイル （*.sat, *.sab）
  • IGES ファイル （3D Solid）（*.iges, *.igs）
  • CATIA V4 ファイル （*.model）
  • CATIA V5 ファイル （*.CATPart, *.CATProduct）
  • Creo Parametric （Pro/ENGINEER） ファイル （*.prt, *.asm, *.prt.*, *.asm.*）
  • NX ファイル （*.prt）
  • Parasolid ファイル （*.x_t, *.xmt_txt, *.x_b, *.xmt_bin）
  • SOLIDWORKS ファイル （*.sldprt, *.sldasm）
  • SolidEdge ファイル （*.par, *.asm, *.psm）
  • Inventor ファイル （*.ipt, *.iam）
  • STEP ファイル （*.stp, *.step）

2次元のIGESファイルを読み込む場合は Merge() を、3次元のIGESファイルを読み込む場合は Merge3DCad() を使用してください。

GeomDocument * GeomApplication::Merge3DCadWithOption ( const String &  filename,
bool  useHealing,
bool  removeSheet
)
slot

指定されたファイルから、3次元のCADデータを読み込み、合成します（ヒーリング・シートボディ削除オプション指定）。

引数
filenameファイルパス
useHealing
True=1 : ヒーリングを行う
False=0 : ヒーリングを行わない
removeSheet
True=1 : シートボディを削除する
False=0 : シートボディを削除しない
GeomDocument * GeomApplication::MergeJmdl ( const String &  filename,
const Variant &  renameVariant = Variant()
)
slot

編集中のアセンブリに、指定されたファイルからモデルデータを合成します。

引数
filenameファイル名
renameVariant重複解消する変数名マップ（省略可能）
int GeomApplication::MinorVersion ( ) const
slot

形状エディタのマイナーバージョンの番号を取得します。

例：形状エディタのバージョンが1.2.5の場合は、「2」が返ります。

戻り値
バージョン番号
GeomDocument * GeomApplication::NewDocument ( )
slot

形状エディタで形状を新規作成します（［新規作成］ツールボタン をクリックしたときと同じ操作）。

戻り値
GeomDocument オブジェクト
void GeomApplication::SaveCurrentAs ( const String &  filename)
slot

現在のデータを名前を付けて保存します。

引数
filenameファイルパス
void GeomApplication::SetBlockUpdate ( bool  block)
slot

形状エディタの形状再構築の処理を止めるかどうかを指定します。

形状エディタで基本図形（点や直線など）を多数使って複雑な形状を作成すると、動作が遅くなる場合があります。
そのような場合に、必要に応じて一時的に形状再構築を止めてください。

引数
block
True=on : 形状再構築を止める
False=off : 形状再構築を再開する

使用後は、必ず False に戻してください。
False に戻した時点で形状が再構築されます。

void GeomApplication::SetBlockViewUpdate ( bool  block)
slot

形状エディタのモデルビューの更新処理を止めるかどうかを指定します。

True にした場合、内部的には形状が再構築されますが、モデルビューに表示されるモデル形状は更新されません。

引数
block
True=on : モデルビューの更新処理を止める
False=off : モデルビューの更新処理を再開する

使用後は、必ず False に戻してください。
False に戻した時点でモデルビューが更新されます。

void GeomApplication::SetFileSaveConfirmation ( bool  flag)
slot

形状エディタ終了時のファイル保存確認ダイアログの表示・非表示を設定します。

引数
flag
True=on : ファイル保存確認ダイアログを表示する
False=off : ファイル保存確認ダイアログを表示しない
void GeomApplication::SetVersion ( double  version)
slot

形状エディタのバージョンを指定します。

引数
versionバージョン番号

以前のバージョンで作成したスクリプトが動かない場合、スクリプトを作成した際のバージョン番号を設定してください。

Set app = designer
Call app.LaunchGeometryEditor()
Set geomApp = app.CreateGeometryEditor()
Call geomApp.SetVersion(15.1)
int GeomApplication::SubVersion ( ) const
slot

形状エディタのサブバージョンの番号を取得します。

例：形状エディタのバージョンが1.2.5の場合は、「5」が返ります。

戻り値
バージョン番号
String GeomApplication::VersionString ( bool  includeSub) const
slot

形状エディタのバージョン番号を文字列で取得します。

引数
includeSub
True=1 : サブバージョンを含む
False=0 : サブバージョンを含まない
戻り値
バージョン番号
GeomViewController * GeomApplication::View ( )
slot

GeomViewController オブジェクトを取得します。

戻り値
GeomViewController オブジェクト
