MaterialObject クラスは 1つまたは2つ以上のキーをもつ材料の複数点列を定義する場合に使用します。
MaterialLibrary クラスから呼び出すことができます。
. [詳解]

ParameterListを継承しています。

公開メンバ関数
void	AddCurve (String &propName, double key, String &unitName, String array &mat)
	1つのキーをもつテーブルを定義します（温度依存性テーブル、応力依存性テーブルなどで使用）。 [詳解]

void	AddCurve2 (String &propName, double key, String &unitName, double key2, String &unitName2, String array &mat)
	2つのキーをもつテーブルを定義します（応力依存性の鉄損テーブルなどで使用）。 [詳解]

void	ChangeKeyCurve (String &propName, double oldkey, String &oldunitName, double newkey, String &newunitName)
	1つのキーをもつテーブルの、キーの値および単位を変更します（温度依存性テーブル、応力依存性テーブルなどで使用）。 [詳解]

void	ChangeKeyCurve2 (String &propName, double oldkey, String &oldunitName, double oldkey2, String &oldunitName2, double newkey, String &newunitName, double newkey2, String &newunitName2)
	2つのキーをもつテーブルの、キーの値および単位を変更します（応力依存性の鉄損テーブルなどで使用）。 [詳解]

void	DeleteCurve (String &propName, double key, String &unitName)
	1つのキーをもつテーブルの、キーの値を削除します（温度依存性テーブル、応力依存性テーブルなどで使用）。 [詳解]

void	DeleteCurve2 (String &propName, double key, String &unitName, double key2, String &unitName2)
	2つのキーをもつテーブルの、キーの値を削除します（応力依存性の鉄損テーブルなどで使用）。 [詳解]

DataSet *	GetCurve (String &propName, double key, String &unitName)
	1つのキーをもつテーブルの、キーの値を取得します（温度依存性テーブル、応力依存性テーブルなどで使用）。 [詳解]

DataSet *	GetCurve2 (String &propName, double key, String &unitName, double key2, String &unitName2)
	2つのキーをもつテーブルの、テーブル値を取得します（応力依存性の鉄損テーブルなどで使用）。 [詳解]

virtual String	GetFlagAsString (String &name)
	指定したプロパティの設定を、フラグプロパティ名で取得します。 [詳解]

virtual String	GetFlagPropertyHelp (String &propName, Variant &val)
	名称またはインデックスを指定して、フラグプロパティのヘルプを文字列として取得します。 [詳解]

Variant	GetKeyNames (String &name)
	指定したプロパティで設定可能なフラグの一覧を取得します。 [詳解]

String	GetName ()
	プロパティ名を文字列で取得します。 [詳解]

virtual String	GetPropertyHelp (String &propName)
	プロパティのヘルプを文字列として取得します。 [詳解]

Variant	GetPropertyNames ()
	条件中で設定可能な全プロパティの名称リストを取得します。 [詳解]

String	GetPropertyTable ()
	タイプ、ヘルプを含むプロパティの一覧を取得します。 [詳解]

virtual String	GetPropertyType (String &propName)
	プロパティの型を取得します。 [詳解]

virtual String	GetStringValue (String &propName)
	プロパティの値を文字列で取得します。 [詳解]

DataSet *	GetTable (String &propName)
	指定したプロパティの点列を取得します。 [詳解]

DataSetList *	GetTableList (String &propName)
	指定したプロパティの点列リストの値を取得します。 [詳解]

virtual double	GetValue (String &propName)
	プロパティの値を実数で取得します。 [詳解]

virtual double	GetValueWithUnit (String &propName, String &unitName)
	プロパティの値を単位指定で実数で取得します。 [詳解]

bool	IsValid ()
	オブジェクトが有効であるとき、戻り値として True を取得します。 [詳解]

void	LoadLossData (String &filename)
	指定したファイル（*.iron）から材料特性を読み込みます。 [詳解]

void	LoadPermeability (String &filename)
	指定したファイル（*.hb）から材料特性を読み込みます。 [詳解]

void	ModifyCurve (String &propName, double key, String &unitName, String array &mat)
	1つのキーをもつテーブルの、キーの値や単位、テーブル値を修正します（温度依存性テーブル、応力依存性テーブルなどで使用）。 [詳解]

void	ModifyCurve2 (String &propName, double key, String &unitName, double key2, String &unitName2, String array &mat)
	2つのキーをもつテーブルの、キーの値や単位、テーブル値を修正します（応力依存性の鉄損テーブルなどで使用）。 [詳解]

virtual void	SetComplexValue (String &propName, double real, double imag)
	複素数を設定します。 [詳解]

virtual void	SetFlagByName (String &propName, String &scriptKeyName)
	名称を指定して、フラグプロパティの値を設定します。 [詳解]

void	SetName (String &name)
	プロパティの名称を設定します。 [詳解]

void	SetTable (String &propName, String array &mat)
	指定した点列の値をプロパティに設定します。 [詳解]

void	SetTableFromFile (String &propName, String &filename)
	点列ファイル（.csv, .txt, *.pa）をインポートして、指定したプロパティに点列を設定します。 [詳解]

void	SetTableList (String &propName, double primaryKey, String &primaryUnitName, String array &mat)
	データセットリスト（複数点列）の指定された第1キーに多次元配列の点列を設定します。 [詳解]

void	SetTableListName (String &propName, String &name)
	データセットリスト（複数点列）の名称を設定します。 [詳解]

void	SetTableListWithDualKey (String &propName, double primaryKey, String &primaryUnitName, double secondaryKey, String &secondaryUnitName, String array &mat)
	データセットリスト（複数点列）の指定された第1キーに多次元配列の点列を設定します。 [詳解]

void	SetTableProperty (String &propName, DataSet *set)
	指定したプロパティに、点列を設定します。 [詳解]

void	SetTableWithUnit (String &propName, String array &mat, StringList &unitlist)
	指定した点列の値を単位指定でプロパティに設定します。 [詳解]

void	SetTextTable (String &propName, String array &mat)
	指定した文字列テーブルの値をプロパティに設定します。 [詳解]

virtual void	SetValue (String &propName, Variant &value)
	実数またはフラグのプロパティの値を設定します。値の単位は考慮されずに、現在使用中の単位が使用されます。 [詳解]

virtual void	SetValueWithUnit (String &propName, double value, String &unitName)
	実数またはフラグのプロパティの値を単位指定で設定します。 [詳解]

詳解

MaterialObject クラスは 1つまたは2つ以上のキーをもつ材料の複数点列を定義する場合に使用します。
MaterialLibrary クラスから呼び出すことができます。
.

このクラスのオブジェクトを取得する例:

app.GetMaterialLibrary().GetMaterial(0)

キーをもたないテーブルには、 Material::SetTable を使います。

関数詳解

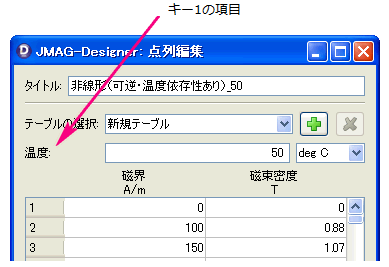

void MaterialObject::AddCurve	(	String &	propName,
		double	key,
		String &	unitName,
		String array &	mat
	)

1つのキーをもつテーブルを定義します（温度依存性テーブル、応力依存性テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
mat	テーブル値

void MaterialObject::AddCurve2	(	String &	propName,
		double	key,
		String &	unitName,
		double	key2,
		String &	unitName2,
		String array &	mat
	)

2つのキーをもつテーブルを定義します（応力依存性の鉄損テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
key2	キーとなる値2
unitName2	キーとなる値の単位2
mat	テーブル値

void MaterialObject::ChangeKeyCurve	(	String &	propName,
		double	oldkey,
		String &	oldunitName,
		double	newkey,
		String &	newunitName
	)

1つのキーをもつテーブルの、キーの値および単位を変更します（温度依存性テーブル、応力依存性テーブルなどで使用）。

引数

propName	プロパティ名
oldkey	変更前のキーとなる値
oldunitName	変更前のキーとなる値の単位
newkey	変更後のキーとなる値
newunitName	変更後のキーとなる値の単位

void MaterialObject::ChangeKeyCurve2	(	String &	propName,
		double	oldkey,
		String &	oldunitName,
		double	oldkey2,
		String &	oldunitName2,
		double	newkey,
		String &	newunitName,
		double	newkey2,
		String &	newunitName2
	)

2つのキーをもつテーブルの、キーの値および単位を変更します（応力依存性の鉄損テーブルなどで使用）。

引数

propName	プロパティ名
oldkey	変更前のキーとなる値
oldunitName	変更前のキーとなる値の単位
oldkey2	変更前のキーとなる値2
oldunitName2	変更前のキーとなる値の単位2
newkey	変更後のキーとなる値
newunitName	変更後のキーとなる値の単位
newkey2	変更後のキーとなる値2
newunitName2	変更後のキーとなる値の単位2

void MaterialObject::DeleteCurve	(	String &	propName,
		double	key,
		String &	unitName
	)

1つのキーをもつテーブルの、キーの値を削除します（温度依存性テーブル、応力依存性テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位

void MaterialObject::DeleteCurve2	(	String &	propName,
		double	key,
		String &	unitName,
		double	key2,
		String &	unitName2
	)

2つのキーをもつテーブルの、キーの値を削除します（応力依存性の鉄損テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
key2	キーとなる値2
unitName2	キーとなる値の単位2

DataSet * MaterialObject::GetCurve	(	String &	propName,
		double	key,
		String &	unitName
	)

1つのキーをもつテーブルの、キーの値を取得します（温度依存性テーブル、応力依存性テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位

戻り値: DataSet オブジェクト（テーブルの値）

DataSet * MaterialObject::GetCurve2	(	String &	propName,
		double	key,
		String &	unitName,
		double	key2,
		String &	unitName2
	)

2つのキーをもつテーブルの、テーブル値を取得します（応力依存性の鉄損テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
key2	キーとなる値2
unitName2	キーとなる値の単位2

戻り値: DataSet オブジェクト（テーブルの値）

String ParameterList::GetFlagAsString ( String & name )

virtualinherited

指定したプロパティの設定を、フラグプロパティ名で取得します。

引数

name プロパティ名

戻り値: DataSet オブジェクト（プロパティの点列）

String ParameterList::GetFlagPropertyHelp	(	String &	propName,
		Variant &	val
	)

virtualinherited

名称またはインデックスを指定して、フラグプロパティのヘルプを文字列として取得します。

引数

propName	プロパティ名
val	フラグの名称またはインデックス

戻り値: フラグプロパティのヘルプ

Variant ParameterList::GetKeyNames ( String & name )

inherited

指定したプロパティで設定可能なフラグの一覧を取得します。

引数

name プロパティ名

戻り値: フラグ一覧

String MaterialObject::GetName ( )

プロパティ名を文字列で取得します。

戻り値: プロパティ名

String ParameterList::GetPropertyHelp ( String & propName )

virtualinherited

プロパティのヘルプを文字列として取得します。

引数

propName プロパティ名

戻り値: プロパティのヘルプ

Variant ParameterList::GetPropertyNames ( )

inherited

条件中で設定可能な全プロパティの名称リストを取得します。

戻り値: 条件中のプロパティ名

String ParameterList::GetPropertyTable ( )

inherited

タイプ、ヘルプを含むプロパティの一覧を取得します。

戻り値: プロパティの一覧

String ParameterList::GetPropertyType ( String & propName )

virtualinherited

プロパティの型を取得します。

引数

propName プロパティ名

戻り値: プロパティのタイプ

String ParameterList::GetStringValue ( String & propName )

virtualinherited

プロパティの値を文字列で取得します。

引数

propName プロパティ名

戻り値: プロパティの値

StudyPropertiesで再実装されています。

DataSet * ParameterList::GetTable ( String & propName )

inherited

指定したプロパティの点列を取得します。

引数

propName プロパティ名

戻り値: DataSet （点列）

DataSetList * ParameterList::GetTableList ( String & propName )

inherited

指定したプロパティの点列リストの値を取得します。

引数

propName プロパティ名

戻り値: DataSetList （点列リスト）

double ParameterList::GetValue ( String & propName )

virtualinherited

プロパティの値を実数で取得します。

引数

propName プロパティ名

戻り値: プロパティの値

double ParameterList::GetValueWithUnit	(	String &	propName,
		String &	unitName
	)

virtualinherited

プロパティの値を単位指定で実数で取得します。

引数

propName	プロパティ名
unitName	単位

戻り値: プロパティの値

bool MaterialObject::IsValid ( )

virtual

オブジェクトが有効であるとき、戻り値として True を取得します。

戻り値: MaterialObject オブジェクトの有効・無効

ParameterListを再実装しています。

void MaterialObject::LoadLossData ( String & filename )

指定したファイル（*.iron）から材料特性を読み込みます。

引数

filename ファイルパス

void MaterialObject::LoadPermeability ( String & filename )

指定したファイル（*.hb）から材料特性を読み込みます。

引数

filename ファイルパス

void MaterialObject::ModifyCurve	(	String &	propName,
		double	key,
		String &	unitName,
		String array &	mat
	)

1つのキーをもつテーブルの、キーの値や単位、テーブル値を修正します（温度依存性テーブル、応力依存性テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
mat	テーブル値

void MaterialObject::ModifyCurve2	(	String &	propName,
		double	key,
		String &	unitName,
		double	key2,
		String &	unitName2,
		String array &	mat
	)

2つのキーをもつテーブルの、キーの値や単位、テーブル値を修正します（応力依存性の鉄損テーブルなどで使用）。

引数

propName	プロパティ名
key	キーとなる値
unitName	キーとなる値の単位
key2	キーとなる値2
unitName2	キーとなる値の単位2
mat	テーブル値

void ParameterList::SetComplexValue	(	String &	propName,
		double	real,
		double	imag
	)

virtualinherited

複素数を設定します。

値の単位は考慮されずに、現在使用中の単位が使用されます。プロパティがフラグプロパティの場合、実数の値は整数に変換されます。

引数

propName	プロパティ名
real	プロパティの値（実数）
imag	プロパティの値（虚数）

void ParameterList::SetFlagByName	(	String &	propName,
		String &	scriptKeyName
	)

virtualinherited

名称を指定して、フラグプロパティの値を設定します。

引数

propName	プロパティ名
scriptKeyName	フラグの名称

void MaterialObject::SetName ( String & name )

プロパティの名称を設定します。

引数

name プロパティ名

void ParameterList::SetTable	(	String &	propName,
		String array &	mat
	)

inherited

指定した点列の値をプロパティに設定します。

引数

propName	プロパティ名
mat	多次元配列

void ParameterList::SetTableFromFile	(	String &	propName,
		String &	filename
	)

inherited

点列ファイル（*.csv, *.txt, *.pa）をインポートして、指定したプロパティに点列を設定します。

引数

propName	プロパティ名
filename	インポートするファイルのパス

以下は使用例です。電流条件を作成し、時刻依存性電流点列をファイルを用いて指定します。

Set cond = study.CreateCondition("Current","current")
Call cond.SetValue("XType","Time")
Call cond.SetTableFromFile("Time","D:\sample_read_csv.csv")

次の形式のファイルをインポートすることができます

CSVファイル（*.csv）：
Microsoft Excelで編集可能なファイルです。
テキストファイル（*.txt）
点列ファイル（*.pa）：
JMAG-Studioでエクスポート可能な点列データファイルです。

void ParameterList::SetTableList	(	String &	propName,
		double	primaryKey,
		String &	primaryUnitName,
		String array &	mat
	)

inherited

データセットリスト（複数点列）の指定された第1キーに多次元配列の点列を設定します。

引数

propName	プロパティ名
primaryKey	第1キーの値
primaryUnitName	第1キーの単位名
mat	多次元配列

void ParameterList::SetTableListName	(	String &	propName,
		String &	name
	)

inherited

データセットリスト（複数点列）の名称を設定します。

引数

propName	プロパティ名
name	データセットリスト名

void ParameterList::SetTableListWithDualKey	(	String &	propName,
		double	primaryKey,
		String &	primaryUnitName,
		double	secondaryKey,
		String &	secondaryUnitName,
		String array &	mat
	)

inherited

データセットリスト（複数点列）の指定された第1キーに多次元配列の点列を設定します。

引数

propName	プロパティ名
primaryKey	第1キーの値
primaryUnitName	第1キーの単位名
secondaryKey	第2キーの値
secondaryUnitName	第2キーの単位名
mat	多次元配列

void ParameterList::SetTableProperty	(	String &	propName,
		DataSet *	set
	)

inherited

指定したプロパティに、点列を設定します。

引数

propName	プロパティ名
set	DataSet （点列）

void ParameterList::SetTableWithUnit	(	String &	propName,
		String array &	mat,
		StringList &	unitlist
	)

inherited

指定した点列の値を単位指定でプロパティに設定します。

引数

propName	プロパティ名
mat	多次元配列
unitlist	単位リスト

void ParameterList::SetTextTable	(	String &	propName,
		String array &	mat
	)

inherited

指定した文字列テーブルの値をプロパティに設定します。

引数

propName	プロパティ名
mat	文字列テーブルデータ（多次元配列）

void ParameterList::SetValue	(	String &	propName,
		Variant &	value
	)

virtualinherited

実数またはフラグのプロパティの値を設定します。値の単位は考慮されずに、現在使用中の単位が使用されます。

プロパティがフラグプロパティの場合、実数の値は整数に変換されます。

引数

propName	プロパティ名
value	プロパティの値

CircuitComponent, StudyPropertiesで再実装されています。

void ParameterList::SetValueWithUnit	(	String &	propName,
		double	value,
		String &	unitName
	)

virtualinherited

実数またはフラグのプロパティの値を単位指定で設定します。

値の単位は考慮されずに、現在使用中の単位が使用されます。プロパティがフラグプロパティの場合、実数の値は整数に変換されます。

引数

propName	プロパティ名
value	プロパティの値
unitName	単位

公開メンバ関数

詳解

関数詳解
