ViewController クラス

ViewController クラスはモデル表示のパンやズーム、向きの変更の他、解析結果の表示状態などをコントロールします。
Application クラスから呼び出すことができます。
. [詳解]

公開メンバ関数
int	ActiveSubWindowIndex ()
	アクティブなウィンドウのインデックスを取得します。 [詳解]
bool	CaptureResultView (String &title, String &comment)
	結果図をキャプチャします。 [詳解]
void	CascadeSubWindows ()
	ウィンドウを重ねて表示します。
void	ClearSelect ()
	選択を解除します。
void	CloseActiveSubWindow ()
	アクティブなウィンドウを閉じます。
void	CloseNotActiveSubWindows ()
	アクティブなウィンドウ以外を閉じます。
double	ContourMaxValue ()
	画面表示上のコンターの最大値を取得します。 [詳解]
double	ContourMinValue ()
	画面表示上のコンターの最小値を取得します。 [詳解]
int	CreateView (String &name)
	視点を作成して視点リストに追加します。 [詳解]
void	DeleteView (String &name)
	名称で指定された視点を視点リストから削除します。 [詳解]
void	DeleteViewByIndex (int index)
	インデックスで指定された視点を視点リストから削除します。 [詳解]
void	ExportViewpoints (String &filename, String array &viewpoints)
	ファイルに視点をエクスポートします。 [詳解]
void	Fit ()
	画面サイズに対してモデルの表示サイズをフィットさせます（全体表示）。
bool	GetCompositeView ()
	同時表示が表示されている場合には、戻り値として True を取得します。 [詳解]
bool	GetContourLabelView ()
	コンターの最大値の位置ラベルが表示されている場合には、戻り値として True を取得します。 [詳解]
bool	GetContourView ()
	コンタープロットが表示されている場合には、戻り値として True を取得します。 [詳解]
int	GetCurrentCase ()
	現在のケースIDを取得します。 [詳解]
Selection *	GetCurrentSelection ()
	現在表示中の選択オブジェクトを取得します。
bool	GetCutPlanesOutLinesView ()
	［カットされた形状のアウトライン表示］が有効な場合には、戻り値として True を取得します。 [詳解]
bool	GetFluxLineView ()
	フラックスラインプロットが表示されている場合には、戻り値として True を取得します。 [詳解]
bool	GetModelCopyView ()
	モデルコピー表示されている場合には、戻り値として True を取得します。 [詳解]
bool	GetOnlyCutFacesView ()
	［カット面のみ表示］が有効な場合には、戻り値として True を取得します。 [詳解]
bool	GetOriginalModelView ()
	原形図表示されている場合には、戻り値として True を取得します。 [詳解]
double	GetPhase ()
	現在の位相を実数で取得します。 [詳解]
bool	GetScaledDisplacementView ()
	結果表示にスケールが適用されている場合には、戻り値として True を取得します。 [詳解]
int	GetStep ()
	現在のステップ番号を、整数で取得します。 [詳解]
bool	GetVectorView ()
	ベクトルプロットが表示されている場合には、戻り値として True を取得します。 [詳解]
void	Hiddenline ()
	陰線表示に切り替えます。
void	HideAll ()
	すべての領域を非表示にします。
void	HideAllAirRegions ()
	すべての空気領域を非表示にします。
void	HideAllShells ()
	すべてのシェルを非表示にします。
void	HideMorphing ()
	モーフィングを非表示にします。
void	ImportViewpoints (String &filename)
	ファイルから視点をインポートします。 filename ファイルパス
void	Iso ()
	等角投影で表示します。
bool	IsSingleton ()
	これは内部関数であるため、正式にサポートしていません。 [詳解]
bool	IsValid ()
	オブジェクトが有効であるとき、戻り値として True を取得します。 [詳解]
void	MaximizeActiveSubWindow ()
	アクティブなウィンドウを最大化して表示します。
void	NewSubWindow ()
	アクティブなウィンドウを複製して、新しいウィンドウを開きます。
int	NumSubWindows ()
	現在開いているウィンドウの数を取得します。
void	Pan (double deltax, double deltay)
	カメラのパンをコントロールします。 [詳解]
void	Roll (double degree)
	画面の正面方向を固定した状態で、視点を回転します。 [詳解]
void	Rotate (double degree_x, double degree_y)
	指定された角度分だけ、視点を回転します。 [詳解]
void	RotateTo (double degree_x, double degree_y, double degree_z)
	カメラの回転をコントロールします。 [詳解]
void	SelectByCirclePixelPos (int x1, int y1, int x2, int y2, int type)
	ピクセル座標系を使って、円形選択します。 [詳解]
void	SelectByCircleWorldPos (double x1, double y1, double z1, double x2, double y2, double z2, int type)
	ワールド座標系を使って、円形選択します。 [詳解]
void	SelectByCylinder (Cylinder *cylinder, bool visible)
	円形または円筒形の範囲を指定して、その範囲に含まれる対象を選択します。 [詳解]
void	SelectByID (int index)
	IDを指定して、対象を選択します。 [詳解]
void	SelectByPolylinePixelPos (String array &pos, int type)
	ピクセル座標系を使って、多角形選択します。 [詳解]
void	SelectByPolylineWorldPos (String array &pos, int type)
	ワールド座標系の多面体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。 [詳解]
void	SelectByPosition (double x, double y, double z, bool visible)
	座標を指定して、そこに位置する対象を選択します。 [詳解]
void	SelectByRange (Point *lower, Point *upper, bool visible)
	矩形または直方体の範囲を指定して、その範囲に含まれる対象を選択します。 [詳解]
void	SelectByRectanglePixelPos (int x1, int y1, int x2, int y2, int type)
	ピクセル座標系を使って、矩形選択します。 [詳解]
void	SelectByRectangleWorldPos (double x1, double y1, double z1, double x2, double y2, double z2, int type)
	ワールド座標系の直方体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。 [詳解]
void	SelectEdge ()
	エッジ選択モードに切り替えます。
void	SelectElement ()
	要素選択モードに切り替えます。
void	SelectElementEdge ()
	要素辺選択モードに切り替えます。
void	SelectElementFace ()
	要素面選択モードに切り替えます。
void	SelectElementVertex ()
	節点選択モードに切り替えます。
void	SelectFace ()
	面選択モードに切り替えます。
void	SelectPart ()
	部品選択モードに切り替えます。
void	SelectPixelPos (int x, int y, int type)
	ピクセル座標系を使って対象を選択します。 [詳解]
void	SelectVertex ()
	頂点選択モードに切り替えます。
void	SelectWorldPos (double x, double y, double z, int type)
	ワールド座標系を使って対象を選択します。 [詳解]
void	SetActiveSubWindow (int index)
	別のウィンドウをアクティブに切り替えます。 [詳解]
void	SetActiveSubWindowSize (int width, int height)
	ウィンドウのサイズを指定します。 [詳解]
void	SetAllView (String &name)
	視点リストから視点を指定して、全てのウィンドウの視点を切り替えます。 [詳解]
void	SetAllViewByIndex (int index)
	視点リストから視点をインデックスで指定して、全てのウィンドウの視点を切り替えます。 [詳解]
void	SetCamera (double pos_x, double pos_y, double pos_z, double tar_x, double tar_y, double tar_z, double up_x, double up_y, double up_z, double width, double height)
	カメラ位置を指定します。 [詳解]
void	SetCompositeView (bool flag)
	同時表示するためのフラグを設定します。 [詳解]
void	SetContourLabelView (bool flag)
	コンターの最大値の位置ラベルを表示するためのフラグを設定します。 [詳解]
void	SetContourView (bool flag)
	コンタープロットを表示するためのフラグを設定します。 [詳解]
void	SetCurrentCase (int currentCase)
	現在のケースIDを設定します。 [詳解]
void	SetCutPlanesOutLinesView (bool flag)
	［カットされた形状のアウトライン表示］を有効にするためのフラグを設定します。 [詳解]
void	SetExtendedSelection (bool flag)
	サーフェス選択モードに切り替えます。 [詳解]
void	SetFluxLineView (bool flag)
	フラックスラインプロットを表示するためのフラグを設定します。 [詳解]
void	SetModelCopyView (bool flag)
	モデルコピー表示をするためのフラグを設定します。 [詳解]
void	SetOnlyCutFacesView (bool flag)
	［カット面のみ表示］を有効にするためのフラグを設定します。 [詳解]
void	SetOriginalModelView (bool flag)
	原形図表示をするためのフラグを設定します。 [詳解]
void	SetPhase (double phase)
	表示する位相を設定します。 [詳解]
void	SetScaledDisplacementView (bool flag)
	結果表示にスケールを適用するためのフラグを設定します。 [詳解]
void	SetSightThrough (bool flag)
	透視モードに切り替えます。 [詳解]
void	SetStep (int step)
	表示するステップ番号を設定します。 [詳解]
void	SetVectorView (bool flag)
	ベクトルプロットを表示するためのフラグを設定します。 [詳解]
void	SetVertexVisibility (bool flag)
	頂点の表示または非表示を設定します。 [詳解]
void	SetView (String &name)
	視点リストから視点を指定して、視点を切り替えます。 [詳解]
void	SetViewByIndex (int index)
	視点リストから視点をインデックスで指定して、視点を切り替えます。 [詳解]
void	Shaded ()
	シェーディング表示に切り替えます。
void	ShowAll ()
	すべての領域を表示します。
void	ShowAllAirRegions ()
	すべての空気領域を表示します。
void	ShowAllShells ()
	すべてのシェルを表示します。 [詳解]
void	ShowMesh ()
	メッシュを表示します。
void	ShowMeshGeometry ()
	メッシュのアウトラインを表示します。
void	ShowModel ()
	モデルを表示します。
void	ShowMorphing ()
	モーフィングを表示します。
void	TileSubWindows ()
	ウィンドウを並べて表示します。
void	UpdateView ()
	モデル表示画面の再描画を行います。 [詳解]
double	VectorMaxValue ()
	画面表示上のベクトルの最大値を取得します。 [詳解]
double	VectorMinValue ()
	画面表示上のベクトルの最小値を取得します。 [詳解]
void	Wireframe ()
	ワイヤフレーム表示に切り替えます。
void	Xy ()
	XY面の表示に回転します。
void	Xz ()
	XZ面の表示に回転します。
void	Yx ()
	YZ面の表示に回転します。
void	Yz ()
	YX面の表示に回転します。
void	Zoom (double zoomfactor)
	カメラのズームをコントロールします。 [詳解]
void	Zx ()
	ZX面の表示に回転します。
void	Zy ()
	ZY面の表示に回転します。

詳解

ViewController クラスはモデル表示のパンやズーム、向きの変更の他、解析結果の表示状態などをコントロールします。
Application クラスから呼び出すことができます。
.

このクラスのオブジェクトを取得する例:

app.View()

一部のコマンドの説明として、次の座標系が用いられています。

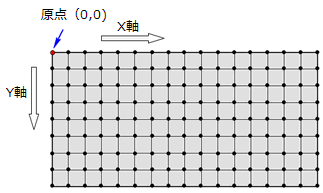

• ピクセル座標系：
  ディスプレイを2次元平面と考えたときの座標系。位置を画素（ピクセル）で表現します。ディスプレイの左上角を原点（0, 0）とし、右側に向かってX軸、下側に向かってY軸が定義されています。


• ワールド座標系：
  ディスプレイに表示されている3次元空間での座標系。JMAG-Designerの全体座標系と同じ原点、軸の定義（X軸、Y軸、Z軸）をもちます。


関数詳解

int ViewController::ActiveSubWindowIndex

(

)

アクティブなウィンドウのインデックスを取得します。

戻り値

アクティブなウィンドウのインデックス

bool ViewController::CaptureResultView	(	String &	title,
		String &	comment
	)

結果図をキャプチャします。

引数

title	タイトル
comment	コメント

double ViewController::ContourMaxValue

(

)

画面表示上のコンターの最大値を取得します。

戻り値

コンターの最大値

double ViewController::ContourMinValue

(

)

画面表示上のコンターの最小値を取得します。

戻り値

コンターの 最小値

int ViewController::CreateView

(

String &

name

)

視点を作成して視点リストに追加します。

引数

name

視点の名称

void ViewController::DeleteView

(

String &

name

)

名称で指定された視点を視点リストから削除します。

引数

name

視点の名称

void ViewController::DeleteViewByIndex

(

int

index

)

インデックスで指定された視点を視点リストから削除します。

引数

index

視点のインデックス

void ViewController::ExportViewpoints	(	String &	filename,
		String array &	viewpoints
	)

ファイルに視点をエクスポートします。

引数

filename	ファイルパス
viewpoints	エクスポートする視点名のリスト

bool ViewController::GetCompositeView

(

)

同時表示が表示されている場合には、戻り値として True を取得します。

戻り値

同時表示中か否か

bool ViewController::GetContourLabelView

(

)

コンターの最大値の位置ラベルが表示されている場合には、戻り値として True を取得します。

戻り値

コンターの最大値の位置ラベルが表示中か否か

bool ViewController::GetContourView

(

)

コンタープロットが表示されている場合には、戻り値として True を取得します。

戻り値

コンタープロットが表示中か否か

int ViewController::GetCurrentCase

(

)

現在のケースIDを取得します。

戻り値

現在のケースID

currentCase は番号1から割り当てられています。

bool ViewController::GetCutPlanesOutLinesView

(

)

［カットされた形状のアウトライン表示］が有効な場合には、戻り値として True を取得します。

戻り値

［カットされた形状のアウトライン表示］が有効か否か

bool ViewController::GetFluxLineView

(

)

フラックスラインプロットが表示されている場合には、戻り値として True を取得します。

戻り値

フラックスラインプロットが表示中か否か

bool ViewController::GetModelCopyView

(

)

モデルコピー表示されている場合には、戻り値として True を取得します。

戻り値

モデルのコピー表示中か否か

bool ViewController::GetOnlyCutFacesView

(

)

［カット面のみ表示］が有効な場合には、戻り値として True を取得します。

戻り値

［カット面のみ表示］が有効か否か

bool ViewController::GetOriginalModelView

(

)

原形図表示されている場合には、戻り値として True を取得します。

戻り値

原形図表示中か否か

double ViewController::GetPhase

(

)

現在の位相を実数で取得します。

戻り値

現在の位相

bool ViewController::GetScaledDisplacementView

(

)

結果表示にスケールが適用されている場合には、戻り値として True を取得します。

戻り値

スケールが適用されているか否か

int ViewController::GetStep

(

)

現在のステップ番号を、整数で取得します。

戻り値

現在のステップ番号

bool ViewController::GetVectorView

(

)

ベクトルプロットが表示されている場合には、戻り値として True を取得します。

戻り値

ベクトルプロットが表示中か否か

bool ViewController::IsSingleton

(

)

これは内部関数であるため、正式にサポートしていません。

非推奨:

bool ViewController::IsValid

(

)

オブジェクトが有効であるとき、戻り値として True を取得します。

戻り値

ViewController オブジェクトの有効・無効

void ViewController::Pan	(	double	deltax,
		double	deltay
	)

カメラのパンをコントロールします。

引数

deltax	横移動量
deltay	縦移動量

void ViewController::Roll

(

double

degree

)

画面の正面方向を固定した状態で、視点を回転します。

引数

degree

角度

void ViewController::Rotate	(	double	degree_x,
		double	degree_y
	)

指定された角度分だけ、視点を回転します。

引数

degree_x	X角
degree_y	Y角

void ViewController::RotateTo	(	double	degree_x,
		double	degree_y,
		double	degree_z
	)

カメラの回転をコントロールします。

引数

degree_x	X角
degree_y	Y角
degree_z	Z角

void ViewController::SelectByCirclePixelPos	(	int	x1,
		int	y1,
		int	x2,
		int	y2,
		int	type
	)

ピクセル座標系を使って、円形選択します。

引数

x1	円の第1点（円の中心点）X座標
y1	円の第1点（円の中心点）Y座標
x2	円の第2点（円周上の1点）X座標
y2	円の第2点（円周上の1点）Y座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectByCircleWorldPos	(	double	x1,
		double	y1,
		double	z1,
		double	x2,
		double	y2,
		double	z2,
		int	type
	)

ワールド座標系を使って、円形選択します。

引数

x1	円の第1点（円の中心点）X座標
y1	円の第1点（円の中心点）Y座標
z1	球体の第1点（球の中心点） Z座標
x2	円の第2点（円周上の1点）X座標
y2	円の第2点（円周上の1点）Y座標
z2	球体の第2点（球面上の1点） Z座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectByCylinder	(	Cylinder *	cylinder,
		bool	visible
	)

円形または円筒形の範囲を指定して、その範囲に含まれる対象を選択します。

引数

cylinder	円筒形範囲の定義
visible	0 : 非表示の対象も選択する 1 : 非表示の対象は選択しない

void ViewController::SelectByID

(

int

index

)

IDを指定して、対象を選択します。

引数

index

ID

void ViewController::SelectByPolylinePixelPos	(	String array &	pos,
		int	type
	)

ピクセル座標系を使って、多角形選択します。

引数

pos	多角形の頂点座標（x, y）のテーブル（2列の配列）
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectByPolylineWorldPos	(	String array &	pos,
		int	type
	)

ワールド座標系の多面体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。

引数

pos	多角形の頂点座標（x, y, z）のテーブル（3列の配列）
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Typeはキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectByPosition	(	double	x,
		double	y,
		double	z,
		bool	visible
	)

座標を指定して、そこに位置する対象を選択します。

引数

x	X座標の値
y	Y座標の値
z	Z座標の値
visible	0 : 非表示の対象も選択する 1 : 非表示の対象は選択しない

void ViewController::SelectByRange	(	Point *	lower,
		Point *	upper,
		bool	visible
	)

矩形または直方体の範囲を指定して、その範囲に含まれる対象を選択します。

引数

lower	1点目の座標（x, y, z）を Point 型で指定します。
upper	2点目の座標（x, y, z）を Point 型で指定します。
visible	0 : 非表示の対象も選択する 1 : 非表示の対象は選択しない

void ViewController::SelectByRectanglePixelPos	(	int	x1,
		int	y1,
		int	x2,
		int	y2,
		int	type
	)

ピクセル座標系を使って、矩形選択します。

引数

x1	矩形選択の第1点 X座標
y1	矩形選択の第1点 Y座標
x2	矩形選択の第2点（第1点の 対角線上）X座標
y2	矩形選択の第2点（第1点の 対角線上）Y座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectByRectangleWorldPos	(	double	x1,
		double	y1,
		double	z1,
		double	x2,
		double	y2,
		double	z2,
		int	type
	)

ワールド座標系の直方体をピクセル座標系に投影することによって得られた形状を用いて、範囲選択をします。

引数

x1	直方体の第1点 X座標
y1	直方体の第1点 Y座標
z1	直方体の第1点 Z座標
x2	直方体の第2点 X座標
y2	直方体の第2点 Y座標
z2	直方体の第2点 Z座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectPixelPos	(	int	x,
		int	y,
		int	type
	)

ピクセル座標系を使って対象を選択します。

引数

x	選択対象のX座標
y	選択対象のY座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SelectWorldPos	(	double	x,
		double	y,
		double	z,
		int	type
	)

ワールド座標系を使って対象を選択します。

引数

x	選択対象のX座標
y	選択対象のY座標
z	選択対象のZ座標
type	0x01:Shift 0x02:Control 0x03:Shift&Control

このコマンドを実行する前に、JMAG-Designerのウィンドウを表示しておく必要があります。
Type はキーボードキーを使った操作の種類になります。

• Shiftキーを押しながら選択を実行した場合、追加選択になります。
• Ctrlキーを押しながら選択を実行した場合、未選択の箇所は追加選択に、すでに選択されていた箇所は選択解除になります。
• ShiftキーとCtrlキーを同時に押しながら選択を実行した場合、Ctrlキーを押しながらの場合と同じ動作になります。

void ViewController::SetActiveSubWindow

(

int

index

)

別のウィンドウをアクティブに切り替えます。

引数

index

作成されたウィンドウのインデックス（ウィンドウが作成された順）

void ViewController::SetActiveSubWindowSize	(	int	width,
		int	height
	)

ウィンドウのサイズを指定します。

引数

width	ウィンドウの幅
height	ウィンドウの高さ

void ViewController::SetAllView

(

String &

name

)

視点リストから視点を指定して、全てのウィンドウの視点を切り替えます。

引数

name

視点の名称

void ViewController::SetAllViewByIndex

(

int

index

)

視点リストから視点をインデックスで指定して、全てのウィンドウの視点を切り替えます。

引数

index

視点のインデックス

void ViewController::SetCamera	(	double	pos_x,
		double	pos_y,
		double	pos_z,
		double	tar_x,
		double	tar_y,
		double	tar_z,
		double	up_x,
		double	up_y,
		double	up_z,
		double	width,
		double	height
	)

カメラ位置を指定します。

引数

pos_x	カメラ位置 X座標
pos_y	カメラ位置 Y座標
pos_z	カメラ位置 Z座標
tar_x	撮影対象 X座標
tar_y	撮影対象 Y座標
tar_z	撮影対象 Z座標
up_x	撮影範囲の上方向 X成分
up_y	撮影範囲の上方向 Y成分
up_z	撮影範囲の上方向 Z成分
width	撮影範囲の幅
height	撮影範囲の高さ

void ViewController::SetCompositeView

(

bool

flag

)

同時表示するためのフラグを設定します。

引数

flag	True=1 : 同時表示 False=0 : 非表示

void ViewController::SetContourLabelView

(

bool

flag

)

コンターの最大値の位置ラベルを表示するためのフラグを設定します。

引数

flag	True=1 : ラベル表示 False=0 : ラベル非表示

void ViewController::SetContourView

(

bool

flag

)

コンタープロットを表示するためのフラグを設定します。

引数

flag	True=1 : コンタープロットを表示 False=0 : コンタープロットを非表示

void ViewController::SetCurrentCase

(

int

currentCase

)

現在のケースIDを設定します。

引数

currentCase

現在のケースID

currentCase は番号1から割り当てられています。

void ViewController::SetCutPlanesOutLinesView

(

bool

flag

)

［カットされた形状のアウトライン表示］を有効にするためのフラグを設定します。

引数

flag	True=1 : カットされた形状のアウトラインを表示 False=0 : カットされた形状のアウトラインを非表示

void ViewController::SetExtendedSelection

(

bool

flag

)

サーフェス選択モードに切り替えます。

引数

flag	True=1 : サーフェス選択モードを開始する False=0 : サーフェス選択モードを終了する

void ViewController::SetFluxLineView

(

bool

flag

)

フラックスラインプロットを表示するためのフラグを設定します。

引数

flag	True=1 : フラックスライン表示 False=0 : フラックスライン非表示

void ViewController::SetModelCopyView

(

bool

flag

)

モデルコピー表示をするためのフラグを設定します。

引数

flag	True=1 : モデルのコピーを表示 False=0 : モデルのコピーを非表示

void ViewController::SetOnlyCutFacesView

(

bool

flag

)

［カット面のみ表示］を有効にするためのフラグを設定します。

引数

flag	True=1 : ［カット面のみ表示］を有効にする False=0 : ［カット面のみ表示］を無効にする

void ViewController::SetOriginalModelView

(

bool

flag

)

原形図表示をするためのフラグを設定します。

戻り値

flag

True=1 : 原形図表示
False=0 : 原形図非表示

void ViewController::SetPhase

(

double

phase

)

表示する位相を設定します。

引数

phase

位相

void ViewController::SetScaledDisplacementView

(

bool

flag

)

結果表示にスケールを適用するためのフラグを設定します。

引数

flag	True=1 : スケールを適用する False=0 : スケールを適用しない

void ViewController::SetSightThrough

(

bool

flag

)

透視モードに切り替えます。

引数

flag	True=1 : 透視モードを開始する False=0 : 透視モードを終了する

void ViewController::SetStep

(

int

step

)

表示するステップ番号を設定します。

引数

step

ステップ番号

void ViewController::SetVectorView

(

bool

flag

)

ベクトルプロットを表示するためのフラグを設定します。

引数

flag	True=1 : ベクトルプロットを表示 False=0 : ベクトルプロットを非表示

void ViewController::SetVertexVisibility

(

bool

flag

)

頂点の表示または非表示を設定します。

引数

flag	True=1 : 頂点をハイライトする False=0 : 頂点をハイライトしない

void ViewController::SetView

(

String &

name

)

視点リストから視点を指定して、視点を切り替えます。

引数

name

視点の名称

void ViewController::SetViewByIndex

(

int

index

)

視点リストから視点をインデックスで指定して、視点を切り替えます。

引数

index

視点のインデックス

void ViewController::ShowAllShells

(

)

すべてのシェルを表示します。

2次元モデルの場合はすべてのビームを表示します。

void ViewController::UpdateView

(

)

モデル表示画面の再描画を行います。

スクリプトからステップや位相を変更した場合、スクリプトの実行がすべて終了するまで モデル表示画面に変更が反映されません。
このコマンドを実行すると、即座に再描画されます。

double ViewController::VectorMaxValue

(

)

画面表示上のベクトルの最大値を取得します。

戻り値

ベクトルの最大値

double ViewController::VectorMinValue

(

)

画面表示上のベクトルの最小値を取得します。

戻り値

ベクトルの最小値

void ViewController::Zoom

(

double

zoomfactor

)

カメラのズームをコントロールします。

引数

zoomfactor

倍率
