Model クラス

Model クラスは モデルの設定に使用します。
Application クラスから呼び出すことができます。
. [詳解]

公開メンバ関数
void	AddEquation (String &parameterName)
	パラメトリック方程式を追加します。 [詳解]
void	ApplyAnalysisTemplate (String &path, StringList &partnames, StringList &setnames, bool renameParts=false, bool renameSets=false, bool onlyAddExistedSets=false, StringList &refnames=StringList(), bool renameRefs=false, bool onlyAddExistedRefs=false, StringList &equationnames=StringList())
	ツールボックスの解析テンプレートを指定して、テンプレートとCADモデルとの関連付けを行います（セットを含む）。 [詳解]
void	ChangeCadLinkToGeometryEditor ()
	CADリンクから形状エディタに切り替えます。
void	CheckFolderResults (String &source)
	指定されたフォルダに置かれた結果ファイル（*.jplot）をすべて読み込みます。 [詳解]
void	CheckForNewResults ()
	モデルに含まれる全スタディについて、読み込まれていない結果が存在した場合に、それらを読み込みます。
void	CleanupOldPartSettings ()
	不足している部品の保存情報を削除します。
void	ClearMeshGroupSettingAllStudies ()
	メッシュグループの設定をクリアします。
void	CloseCadLink ()
	CADリンクを解除します。
double	ConvertValueFromSI (String &unitName, double value)
	SI単位から指定された単位に変換します。 [詳解]
double	ConvertValueToSI (String &unitName, double value)
	指定された単位からSI単位に変換します。 [詳解]
Study *	CopyStudy (Study *study)
	指定された Study オブジェクトを複製して、新しい Study オブジェクトを取得します。 [詳解]
Selection *	Create2DSelection ()
	2Dモデルに基づいた Selection オブジェクトを作成します。 [詳解]
void	CreateAnalysisTemplate (String &title, String &tooltip, String array &studyList, String &folder=String(), double version=1.0 *kProjectFileVersion)
	選択されたスタディを、［ツールボックス］に解析テンプレートとして登録します。 [詳解]
AnalysisTemplateControl *	CreateAnalysisTemplateControl (String &filepath)
	AnalysisTemplateControl オブジェクトを作成します。 [詳解]
Selection *	CreateSelection ()
	Selection オブジェクトを作成します。 [詳解]
Study *	CreateStudy (String &typeName, String &name)
	スタディを作成します。 [詳解]
void	DeleteMeshCache ()
	メッシュキャッシュを削除します。
void	DeleteStudy (Variant &var)
	スタディを削除します。 [詳解]
Study *	DuplicateStudy (Variant &var, bool copyPoint=true)
	名称またはインデックスで指定されたスタディを複製します。 [詳解]
Study *	DuplicateStudyName (Variant &var, String &name, bool copyPoint=true)
	名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称を指定できます。 [詳解]
Study *	DuplicateStudyWithCases (Variant &var, String &name, String array &caseList, String &children=String(), bool copyPoint=true)
	名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称と、複製するケースを指定できます。 [詳解]
Study *	DuplicateStudyWithType (Variant &var, String &type, String &name=String(), bool copyPoint=true)
	名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称とタイプを指定できます。 [詳解]
void	ExportAnalysisParameters (String &filename, bool openCadLink)
	解析パラメーターアイテムをファイルに書き出します。 [詳解]
void	ExportAnalysisTemplate (String &filepath)
	解析テンプレート（*.jtmpl）を出力します。 [詳解]
void	ExportSelectedAnalysisTemplate (String &filepath, String array &studyList, double version=1.0 *kProjectFileVersion)
	選択されたスタディを解析テンプレート（*.jtmpl）として保存します。 [詳解]
void	ExtendTo3DMesh (double length, int divisions, int studyIndex, bool copyStudies=true)
	2次元の領域モデルを3次元モデルに拡張します。 [詳解]
void	ExtendTo3DSolid (double length, bool mergeSameSurface=true)
	2次元の領域モデルを3次元モデルに拡張します。 [詳解]
ResultViewItemList *	GetAllCasesResultViewItemList ()
	全ケース結果一覧リストを取得します。 [詳解]
String	GetColor (Variant &var)
	指定された名称またはIDをもつ部品の色を取得します。 [詳解]
CoordinateSystemList *	GetCoordinateSystemList ()
	CoordinateSystemList オブジェクトを取得します。 [詳解]
String	GetCurrentUnit (String &unitGroupName)
	単位グループで現在使われている単位のキーを取得します。 [詳解]
String	GetCurrentUnitCaption (String &unitGroupName)
	単位グループで現在使われている単位の名前を取得します。 [詳解]
CutList *	GetCutList ()
	CutList オブジェクトを取得します。 [詳解]
String	GetDescription ()
	説明を取得します。 [詳解]
int	GetDimension ()
	モデルの次元を取得します。 [詳解]
Point *	GetEdgeEndPosition (int edgeId)
	エッジの終点を取得します。 [詳解]
Point *	GetEdgeMidPosition (int edgeId)
	エッジの中点を取得します。 [詳解]
Point *	GetEdgeStartPosition (int edgeId)
	エッジの始点を取得します。 [詳解]
ParametricEquation *	GetEquation (Variant &indexOrName)
	名称またはインデックスを指定して ParametricEquation オブジェクトを取得します。 [詳解]
double	GetFaceArea (int faceId)
	面の面積を取得します。 [詳解]
Point *	GetFaceCentroidPosition (int faceId)
	面重心を取得します。 [詳解]
Point *	GetFaceNormalVector (int faceId)
	面に対する法線ベクトルを取得します。 [詳解]
String	GetFilename ()
	モデルのファイル名を取得します。 [詳解]
GroupList *	GetGroupList ()
	GroupList オブジェクトを取得します。 [詳解]
ModelCentering *	GetModelCentering ()
	ModelCentering オブジェクトを取得します。 [詳解]
String	GetName ()
	モデルの名称を文字列で取得します。 [詳解]
ParameterSettingStatus *	GetParameterSettingStatus ()
	解析パラメータ一覧の表示状態を指定する ParameterSettingStatus オブジェクトを取得します。 [詳解]
Part *	GetPart (Variant &var)
	指定されたIDまたは名称をもつ Part オブジェクトを取得します。 [詳解]
Part *	GetPartByIndex (int index)
	指定されたインデックスをもつ Part オブジェクトを取得します。 [詳解]
Part *	GetPartByPosition (Point *p)
	指定された Point オブジェクトの座標に位置する Part オブジェクトを取得します。 [詳解]
Variant	GetPartIDs ()
	部品IDの一覧を取得します。 [詳解]
String	GetPartName (int partId)
	部品の名称を取得します。 [詳解]
ReferenceTargetList *	GetReferenceTargetList ()
	参照ターゲットの一覧を取得します。 [詳解]
ResultViewItemList *	GetResultViewItemList ()
	結果一覧リストを取得します。 [詳解]
SetList *	GetSetList ()
	セットの一覧を取得します。 [詳解]
Study *	GetStudy (Variant &var)
	名称またはインデックスで指定された Study オブジェクトを取得します。 [詳解]
Variant	GetStudyTypeNames ()
	スタディのタイプの一覧を取得します。 [詳解]
double	GetTransparency (Variant &var)
	指定された名称またはIDをもつ、部品の透明度を取得します。 [詳解]
Point *	GetVertexPosition (int vertexId)
	頂点位置を取得します。 [詳解]
bool	HasCadLink ()
	モデルにCADリンクがある場合には、戻り値として True を取得します。 [詳解]
void	ImportAnalysisTemplate (String &filepath, StringList &partnames)
	解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います。 [詳解]
void	ImportAnalysisTemplateAuto (String &filepath, StringList &partnames, StringList &setnames)
	解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います（セットを含む）。 [詳解]
void	ImportAnalysisTemplateMultiParts (String &filepath, StringList &partnames, StringList &setnames, bool renameParts=false, bool renameSets=false, bool onlyAddExistedSets=false, StringList &refnames=StringList(), bool renameRefs=false, bool onlyAddExistedRefs=false, StringList &equationnames=StringList())
	解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います（セットを含む）。 [詳解]
bool	IsCadLinkOpen ()
	CADリンクが確立されている場合には、戻り値として True を取得します。 [詳解]
bool	IsPartSuppressed (Variant &part)
	部品の抑制状態を取得します。 [詳解]
bool	IsUpdatedModelAvailable ()
	モデルの更新が可能な状態であれば、戻り値として True を取得します。 [詳解]
bool	IsValid ()
	オブジェクトが有効であるとき、戻り値として True を取得します。 [詳解]
double	MeasureDistance (String &fromType, Variant &fromID, String &toType, Variant &toID)
	指定されたエンティティ間の距離を測定します。 [詳解]
double	MeasureDistanceFrom (double x, double y, double z, String &toType, Variant &toID)
	指定された座標（x, y, z）とエンティティ間の距離を測定します。 [詳解]
double	MeasureDistanceFromPoint (Point *p, String &toType, Variant &toID)
	指定された Point オブジェクトとエンティティ間の距離を測定します。 [詳解]
double	MeasurePointVertexAngle (double x, double y, double z, Variant &fromID, Variant &toID)
	指定された中心点と2点からなる角の角度を測定します。 [詳解]
double	MeasureVertexAngle (Variant &fromID, Variant &centerID, Variant &toID)
	指定された3点からなる角の角度を測定します。 [詳解]
int	NumParts ()
	部品の数を整数で取得します。 [詳解]
int	NumStudies ()
	モデル内のスタディの数を整数で取得します。 [詳解]
void	RemoveEquation (Variant &indexOrName)
	パラメトリック方程式を削除します。 [詳解]
void	ReplaceCadModel ()
	CADソフトとCADリンクで接続されている場合に、既存のモデルをCADソフト上のモデルに置き換えます。
void	ReplaceCadModelFromFile (String &filepath)
	既存のモデルをCADファイルのモデルに置き換えます。 [詳解]
void	RestoreCadLink (bool askForSave=true)
	CADリンクを確立します。
void	RestoreCadLinkWithFilePath (String &filepath)
	指定されたパスのCADモデルとのリンクを確立します。 [詳解]
void	RunAllStudies ()
	フォアグラウンドで、モデル内の全スタディの解析を実行します。解析をフォアグラウンドで実行中は、JMAG-Designer上でその他の操作ができません。
void	RunSelectStudies (String array &studylist)
void	SetColor (Variant &var, String &color)
	指定された名称またはIDをもつ部品の色を設定します。 [詳解]
void	SetDescription (String &description)
	モデルの説明を追加します。 [詳解]

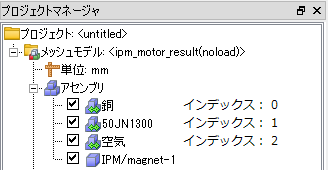

void	SetGroupVisibility (Variant &var, bool visibility)
	部品グループの表示または非表示を切り替えます。 [詳解]
void	SetModelCentering (ModelCentering *centering)
	ModelCentering オブジェクトを指定して、モデルセンタリングを実行します。 [詳解]
void	SetName (String &name)
	モデルの名称を設定します。 [詳解]
void	SetPartName (Variant &var, String &name)
	部品の名称を設定します。 [詳解]
void	SetStudyOrder (Variant &val, int position)
	モデル内のスタディの順番を変更します。 [詳解]
void	SetTransparency (Variant &var, double trans)
	部品の透明度を設定します。 [詳解]
void	SetUnitCollection (Variant &var)
	指定した名称またはIDをもつ単位系を、モデルに適用します。 [詳解]
void	SetUnitsFromSystem ()
	［設定］ダイアログで選択されている単位系をモデルに適用します。
void	SetVisibility (Variant &var, bool visibility)
	部品の表示または非表示を切り替えます。 [詳解]
void	SortPartsById ()
	部品のIDが昇順となるように部品のツリー表示を並び替えます。
void	SortPartsByName ()
	部品名が昇順となるように部品のツリー表示を並び替えます。
void	SuppressPart (Variant &part, int state)
	部品の抑制を設定します。 [詳解]
Model *	UpdateCadModel (bool copyStudies=true)
	CADモデルを更新します。 [詳解]
Model *	UpdateCadModelFromFile (String &filepath, bool copyStudies=true)
	ファイルからCADモデルを更新します。 [詳解]
void	WriteModelOutlineJsonFile (String &filename, int divisions)
	これは内部関数であるため、正式にサポートしていません。 [詳解]

詳解

Model クラスは モデルの設定に使用します。
Application クラスから呼び出すことができます。
.

このクラスのオブジェクトを取得する例:

app.GetModel(0)

関数詳解

void Model::AddEquation

(

String &

parameterName

)

パラメトリック方程式を追加します。

引数

parameterName

パラメトリック方程式の名称

void Model::ApplyAnalysisTemplate	(	String &	path,
		StringList &	partnames,
		StringList &	setnames,
		bool	renameParts = false,
		bool	renameSets = false,
		bool	onlyAddExistedSets = false,
		StringList &	refnames = StringList(),
		bool	renameRefs = false,
		bool	onlyAddExistedRefs = false,
		StringList &	equationnames = StringList()
	)

ツールボックスの解析テンプレートを指定して、テンプレートとCADモデルとの関連付けを行います（セットを含む）。

引数

path	ツールボックスの解析テンプレートのパス
partnames	テンプレートとCADモデル間での部品同士の関連付けが定義されたテーブルの名称またはインデックス
setnames	テンプレートとCADモデル間でのセット同士の関連付けが定義されたテーブルの名称またはインデックス
renameParts	True=1 : テンプレートの部品名に変更 False=0 : テンプレートの部品名に変更しない
renameSets	True=1 : テンプレートのセット名に変更 False=0 : テンプレートのセット名に変更しない
onlyAddExistedSets	True=1 : 一致しないセットを追加しない False=0 : 一致しないセットを追加する
refnames	テンプレートとCADモデル間での参照ターゲット同士の関連付けが定義されたテーブルの名称またはインデックス
renameRefs	True=1 : テンプレートの参照ターゲット名に変更 False=0 : テンプレートの参照ターゲット名に変更しない
onlyAddExistedRefs	True=1 : 一致しない参照ターゲットを追加しない False=0 : 一致しない参照ターゲットを追加する
equationnames	テンプレートとCADモデル間での方程式同士の関連付けが定義されたテーブルの名称またはインデックス

partnamesについて

上記のpartnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの部品名（または部品グループ名）
2列目 テンプレートの部品インデックス（または部品グループインデックス）
3列目 テンプレートの部品タイプ（0: 部品、1：部品グループ）
4列目 テンプレートを適用するCADモデルの部品名（または部品グループ名）
5列目 テンプレートを適用するCADモデルの部品インデックス（または部品グループインデックス）
6列目 テンプレートを適用するCADモデルの部品タイプ（0: 部品、1：部品グループ）
以下、部品数分（または部品グループ数分）繰り返し

2列目、5列目のインデックスは、同じ名称をもつ部品または部品グループが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称の部品が3つ存在する場合は、各部品のインデックスとして、0、1、2が入ります。

• このスクリプトでは タイプを指定すればグループ状態でも関連付けが可能です。
  部品で指定する場合は"0" 、部品グループで指定する場合は "1" を指定してください。


setnamesについて

上記のsetnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートのセット名
2列目 テンプレートのセットインデックス
3列目 テンプレートのセットタイプ（"part","face","edge","vertex"）
4列目 テンプレートを適用するCADモデルのセット名
5列目 テンプレートを適用するCADモデルのセットインデックス
6列目 テンプレートを適用するCADモデルのセットタイプ（"part","face","edge","vertex"）
以下、セット数分繰り返し

2列目、5列目のインデックスは、同じ名称をもつセットが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称のセットが3つ存在する場合は、各セットのインデックスとして、0、1、2が入ります。
  3列目、6列目のセットタイプは "Part" 、"Face"、 "Edge"、 "Vertex" のいずれかを指定してください。


equationnamesについて

上記のequationnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの方程式名
2列目 テンプレートの方程式インデックス
3列目 テンプレートを適用するCADモデルの方程式名
4列目 テンプレートを適用するCADモデルの方程式インデックス
以下、方程式数分繰り返し

void Model::CheckFolderResults

(

String &

source

)

指定されたフォルダに置かれた結果ファイル（*.jplot）をすべて読み込みます。

引数

source

フォルダパス

double Model::ConvertValueFromSI	(	String &	unitName,
		double	value
	)

SI単位から指定された単位に変換します。

引数

unitName	変換する単位の名前
value	変換する値

double Model::ConvertValueToSI	(	String &	unitName,
		double	value
	)

指定された単位からSI単位に変換します。

引数

unitName	変換する単位の名前
value	変換する値

Study * Model::CopyStudy

(

Study *

study

)

指定された Study オブジェクトを複製して、新しい Study オブジェクトを取得します。

引数

study

Study オブジェクト

戻り値

Study オブジェクト

Selection * Model::Create2DSelection

(

)

2Dモデルに基づいた Selection オブジェクトを作成します。

戻り値

Selection オブジェクト

Selection オブジェクトは選択の操作に使用されます。

void Model::CreateAnalysisTemplate	(	String &	title,
		String &	tooltip,
		String array &	studyList,
		String &	folder = String(),
		double	version = 1.0 * kProjectFileVersion
	)

選択されたスタディを、［ツールボックス］に解析テンプレートとして登録します。

引数

title	テンプレートの名称
tooltip	テンプレートファイルの説明
studyList	テンプレート化するスタディ
folder	テンプレートファイルのフォルダ
version	保存バージョン

AnalysisTemplateControl * Model::CreateAnalysisTemplateControl

(

String &

filepath

)

AnalysisTemplateControl オブジェクトを作成します。

引数

filepath

テンプレートファイルのパス

戻り値

AnalysisTemplateControl オブジェクト

Selection * Model::CreateSelection

(

)

Selection オブジェクトを作成します。

戻り値

Selection オブジェクト

Selection オブジェクトは選択の操作に使用されます。

Study * Model::CreateStudy	(	String &	typeName,
		String &	name
	)

スタディを作成します。

引数

typeName	スタディのタイプ
name	スタディの名称

戻り値

Study オブジェクト

typeName として指定可能な条件タイプ名については、スタディのタイプ名 を参照してください。
鉄損解析スタディの新規作成については CreateLossStudy() を参照してください。

void Model::DeleteStudy

(

Variant &

var

)

スタディを削除します。

引数

var	スタディの名称またはインデックス

Study * Model::DuplicateStudy	(	Variant &	var,
		bool	copyPoint = true
	)

名称またはインデックスで指定されたスタディを複製します。

引数

var	複製するスタディの名称またはインデックス
copyPoint	True=1 : 点列をコピーする False=0 : 点列をコピーしない

戻り値

Study オブジェクト

Study * Model::DuplicateStudyName	(	Variant &	var,
		String &	name,
		bool	copyPoint = true
	)

名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称を指定できます。

引数

var	複製するスタディの名称またはインデックス
name	複製により作成されるスタディの名称
copyPoint	True=1 : 点列をコピーする False=0 : 点列をコピーしない

戻り値

Study オブジェクト

Study * Model::DuplicateStudyWithCases	(	Variant &	var,
		String &	name,
		String array &	caseList,
		String &	children = String(),
		bool	copyPoint = true
	)

名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称と、複製するケースを指定できます。

引数

var	複製するスタディの名称またはインデックス
name	複製により作成されるスタディの名称
caseList	複製するケースの一覧
children	鉄損解析スタディの複製 "none" : 複製しない "cases" : 磁界解析のケースと一緒に、それを参照する鉄損解析のケースも複製する
copyPoint	True=1 : 点列をコピーする False=0 : 点列をコピーしない

戻り値

Study オブジェクト

Study * Model::DuplicateStudyWithType	(	Variant &	var,
		String &	type,
		String &	name = String(),
		bool	copyPoint = true
	)

名称またはインデックスで指定されたスタディを複製します。この関数では、複製により作成されるスタディの名称とタイプを指定できます。

引数

var	複製するスタディの名称またはインデックス
type	複製により作成されるスタディのタイプ
name	複製により作成されるスタディの名称
copyPoint	True=1 : 点列をコピーする False=0 : 点列をコピーしない

戻り値

Study オブジェクト

void Model::ExportAnalysisParameters	(	String &	filename,
		bool	exportCADParameter
	)

解析パラメーターアイテムをファイルに書き出します。

引数

filename	エクスポートファイル名
exportCADParameter	CADパラメータを書き出すかどうか

void Model::ExportAnalysisTemplate

(

String &

filepath

)

解析テンプレート（*.jtmpl）を出力します。

引数

filepath

出力するテンプレートファイルの名称

void Model::ExportSelectedAnalysisTemplate	(	String &	filepath,
		String array &	studyList,
		double	version = 1.0 * kProjectFileVersion
	)

選択されたスタディを解析テンプレート（*.jtmpl）として保存します。

引数

filepath	出力するテンプレートファイルの名称
studyList	テンプレート化するスタディ
version	保存バージョン

void Model::ExtendTo3DMesh	(	double	length,
		int	divisions,
		int	studyIndex,
		bool	copyStudies = true
	)

2次元の領域モデルを3次元モデルに拡張します。

引数

length	3次元モデルの高さ
divisions	拡張方向への要素分割数
studyIndex	スタディのインデックス
copyStudies	True=1 : 作成される3次元モデルに、2次元モデルのスタディをコピーする False=0 : 作成される3次元モデルに、2次元モデルのスタディをコピーしない

ExtendTo3DMesh() を実行する場合、形状エディタとのCADリンクが確立されている必要があります。

void Model::ExtendTo3DSolid	(	double	length,
		bool	mergeSameSurface = true
	)

2次元の領域モデルを3次元モデルに拡張します。

引数

length	3次元モデルの高さ
mergeSameSurface	True=1 : 同一面をマージする False=0 : 同一面をマージしない

ExtendTo3DSolid() を実行する場合、形状エディタとのCADリンクが確立されている必要があります。

ResultViewItemList * Model::GetAllCasesResultViewItemList

(

)

全ケース結果一覧リストを取得します。

戻り値

ResultViewItemList 繧ェ繝悶ず繧ァ繧ッ繝

String Model::GetColor

(

Variant &

var

)

指定された名称またはIDをもつ部品の色を取得します。

引数

var	部品の名称またはID

戻り値

部品の色

CoordinateSystemList * Model::GetCoordinateSystemList

(

)

CoordinateSystemList オブジェクトを取得します。

戻り値

CoordinateSystemList オブジェクト

String Model::GetCurrentUnit

(

String &

unitGroupName

)

単位グループで現在使われている単位のキーを取得します。

引数

unitGroupName

単位グループの名前

String Model::GetCurrentUnitCaption

(

String &

unitGroupName

)

単位グループで現在使われている単位の名前を取得します。

引数

unitGroupName

単位グループの名前

CutList * Model::GetCutList

(

)

CutList オブジェクトを取得します。

戻り値

CutList オブジェクト

カット面については CutPlane 、 CutList を参照してください。

String Model::GetDescription

(

)

説明を取得します。

戻り値

説明

int Model::GetDimension

(

)

モデルの次元を取得します。

戻り値

次元

2次元:2
3次元:3

Point * Model::GetEdgeEndPosition

(

int

edgeId

)

エッジの終点を取得します。

引数

edgeID

エッジID

戻り値

Point オブジェクト

Point * Model::GetEdgeMidPosition

(

int

edgeId

)

エッジの中点を取得します。

引数

edgeID

エッジID

戻り値

Point オブジェクト

Point * Model::GetEdgeStartPosition

(

int

edgeId

)

エッジの始点を取得します。

引数

edgeID

エッジID

戻り値

Point オブジェクト

ParametricEquation * Model::GetEquation

(

Variant &

indexOrName

)

名称またはインデックスを指定して ParametricEquation オブジェクトを取得します。

引数

indexOrName

パラメトリック方程式の名称またはインデックス

戻り値

ParametricEquation オブジェクト

double * Model::GetFaceArea

(

int

faceId

)

面の面積を取得します。

引数

faceId

面ID

戻り値

指定された面の面積

Point * Model::GetFaceCentroidPosition

(

int

faceId

)

面重心を取得します。

引数

faceId

面ID

戻り値

Point オブジェクト

Point * Model::GetFaceNormalVector

(

int

faceId

)

面に対する法線ベクトルを取得します。

引数

faceId

面ID

戻り値

Point オブジェクト

String Model::GetFilename

(

)

モデルのファイル名を取得します。

戻り値

モデルファイルのフルパス

GroupList * Model::GetGroupList

(

)

GroupList オブジェクトを取得します。

戻り値

GroupList オブジェクト

部品をグループ化するコマンドについては GroupList を参照してください。

ModelCentering * Model::GetModelCentering

(

)

ModelCentering オブジェクトを取得します。

戻り値

ModelCentering オブジェクト

String Model::GetName

(

)

モデルの名称を文字列で取得します。

戻り値

モデルの名称

ParameterSettingStatus * Model::GetParameterSettingStatus

(

)

解析パラメータ一覧の表示状態を指定する ParameterSettingStatus オブジェクトを取得します。

戻り値

ParameterSettingStatus オブジェクト

Part * Model::GetPart

(

Variant &

var

)

指定されたIDまたは名称をもつ Part オブジェクトを取得します。

引数

var	部品のIDまたは名称

戻り値

Part オブジェクト

Part オブジェクトについては Part や PartGroup を参照してください。

Part * Model::GetPartByIndex

(

int

index

)

指定されたインデックスをもつ Part オブジェクトを取得します。

引数

index

部品のインデックス

戻り値

Part オブジェクト

Part オブジェクトについては Part や PartGroup を参照してください。

Part * Model::GetPartByPosition

(

Point *

p

)

指定された Point オブジェクトの座標に位置する Part オブジェクトを取得します。

引数

p	Point オブジェクト

戻り値

Part オブジェクト

Part オブジェクトについては Part や PartGroup を参照してください。

Variant Model::GetPartIDs

(

)

部品IDの一覧を取得します。

戻り値

部品IDのリスト

String Model::GetPartName

(

int

partId

)

部品の名称を取得します。

引数

partId

部品のID

戻り値

部品の名称

JMAG-Designerのメニューバーから[表示]> [ID情報] > [部品ID]を選択すると、部品IDを表示することができます。

ReferenceTargetList * Model::GetReferenceTargetList

(

)

参照ターゲットの一覧を取得します。

戻り値

ReferenceTargetList オブジェクト

ResultViewItemList * Model::GetResultViewItemList

(

)

結果一覧リストを取得します。

戻り値

ResultViewItemList 繧ェ繝悶ず繧ァ繧ッ繝

SetList * Model::GetSetList

(

)

セットの一覧を取得します。

戻り値

SetList オブジェクト

Study * Model::GetStudy

(

Variant &

var

)

名称またはインデックスで指定された Study オブジェクトを取得します。

引数

var	スタディの名称またはインデックス

戻り値

Study オブジェクト

Variant Model::GetStudyTypeNames

(

)

スタディのタイプの一覧を取得します。

戻り値

スタディのタイプの一覧

このリストはスタディの新規作成に必要です。

double Model::GetTransparency

(

Variant &

var

)

指定された名称またはIDをもつ、部品の透明度を取得します。

引数

var	部品の名称またはID

戻り値

部品の透明度

Point * Model::GetVertexPosition

(

int

vertexId

)

頂点位置を取得します。

引数

vertexId

頂点ID

戻り値

Point オブジェクト

bool Model::HasCadLink

(

)

モデルにCADリンクがある場合には、戻り値として True を取得します。

戻り値

CADリンクの有無

void Model::ImportAnalysisTemplate	(	String &	filepath,
		StringList &	partnames
	)

解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います。

引数

filepath	テンプレートファイルのパス
partnames	テンプレートとCADモデル間での部品同士の関連付けが定義されたテーブルの名称またはインデックス

partnamesについて

上記のpartnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの部品名
2列目 テンプレートの部品インデックス
3列目 テンプレートを適用するCADモデルの部品名
4列目 テンプレートを適用するCADモデルの部品インデックス
以下、部品数分繰り返し

2列目、4列目のインデックスは、同じ名称をもつ部品が複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称の部品が3つ存在する場合は、各部品のインデックスとして、0、1、2が入ります。

• このスクリプトでは、部品がグループ化された状態での関連付けはできません。


例（VBScript）：

......
ReDim MatchIdList(23)
MatchIdList(0) = "tempshaft"
MatchIdList(1) = "0"
MatchIdList(2) = "orgshaft"
MatchIdList(3) = "0"
MatchIdList(4) = "tempmagnet"
MatchIdList(5) = "0"
MatchIdList(6) = "orgmagnet"
......
Call model.ImportAnalysisTemplate("foo.jtmpl",MatchIdList)
......

void Model::ImportAnalysisTemplateAuto	(	String &	filepath,
		StringList &	partnames,
		StringList &	setnames
	)

解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います（セットを含む）。

その際に、テンプレートとCADモデル間で名称が一致している部品またはセットについては、関連付けが自動的に行われます。

引数

filepath	テンプレートファイルのパス
partnames	テンプレートとCADモデル間での部品同士の関連付けが定義されたテーブルの名称またはインデックス
setnames	テンプレートとCADモデル間でのセット同士の関連付けが定義されたテーブルの名称またはインデックス

テンプレートとCADモデル間で、部品名またはセット名が完全に一致している場合、partnames、setnamesで指定するテーブルの内容は空でもかまいません。

partnamesについて

上記のpartnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの部品名（または部品グループ名）
2列目 テンプレートの部品インデックス（または部品グループインデックス）
3列目 テンプレートの部品タイプ（0: 部品、1：部品グループ）
4列目 テンプレートを適用するCADモデルの部品名（または部品グループ名）
5列目 テンプレートを適用するCADモデルの部品インデックス（または部品グループインデックス）
6列目 テンプレートを適用するCADモデルの部品タイプ（0: 部品、1：部品グループ）
以下、部品数分（または部品グループ数分）繰り返し

2列目、5列目のインデックスは、同じ名称をもつ部品または部品グループが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称の部品が3つ存在する場合は、各部品のインデックスとして、0、1、2が入ります。

• このスクリプトでは タイプを指定すればグループ状態でも関連付けが可能です。
  部品で指定する場合は"0" 、部品グループで指定する場合は "1" を指定してください。


setnamesについて

上記のsetnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートのセット名
2列目 テンプレートのセットインデックス
3列目 テンプレートのセットタイプ（"part","face","edge","vertex"）
4列目 テンプレートを適用するCADモデルのセット名
5列目 テンプレートを適用するCADモデルのセットインデックス
6列目 テンプレートを適用するCADモデルのセットタイプ（"part","face","edge","vertex"）
以下、セット数分繰り返し

2列目、5列目のインデックスは、同じ名称をもつセットが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称のセットが3つ存在する場合は、各セットのインデックスとして、0、1、2が入ります。
  3列目、6列目のセットタイプは "Part" 、"Face"、 "Edge"、 "Vertex" のいずれかを指定してください。


void Model::ImportAnalysisTemplateMultiParts	(	String &	filepath,
		StringList &	partnames,
		StringList &	setnames,
		bool	renameParts = false,
		bool	renameSets = false,
		bool	onlyAddExistedSets = false,
		StringList &	refnames = StringList(),
		bool	renameRefs = false,
		bool	onlyAddExistedRefs = false,
		StringList &	equationnames = StringList()
	)

解析テンプレート（*.jtmpl）を読み込み、テンプレートとCADモデルとの関連付けを行います（セットを含む）。

引数

filepath	テンプレートファイルのパス
partnames	テンプレートとCADモデル間での部品同士の関連付けが定義されたテーブルの名称またはインデックス
setnames	テンプレートとCADモデル間でのセット同士の関連付けが定義されたテーブルの名称またはインデックス
renameParts	True=1 : テンプレートの部品名に変更 False=0 : テンプレートの部品名に変更しない
renameSets	True=1 : テンプレートのセット名に変更 False=0 : テンプレートのセット名に変更しない
onlyAddExistedSets	True=1 : 一致しないセットを追加しない False=0 : 一致しないセットを追加する
refnames	テンプレートとCADモデル間での参照ターゲット同士の関連付けが定義されたテーブルの名称またはインデックス
renameRefs	True=1 : テンプレートの参照ターゲット名に変更 False=0 : テンプレートの参照ターゲット名に変更しない
onlyAddExistedRefs	True=1 : 一致しない参照ターゲットを追加しない False=0 : 一致しない参照ターゲットを追加する
equationnames	テンプレートとCADモデル間での方程式同士の関連付けが定義されたテーブルの名称またはインデックス

partnamesについて

上記のpartnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの部品名（または部品グループ名）
2列目 テンプレートの部品インデックス（または部品グループインデックス）
3列目 テンプレートの部品タイプ（0: 部品、1：部品グループ）
4列目 テンプレートを適用するCADモデルの部品名（または部品グループ名）
5列目 テンプレートを適用するCADモデルの部品インデックス（または部品グループインデックス）
6列目 テンプレートを適用するCADモデルの部品タイプ（0: 部品、1：部品グループ）
以下、部品数分（または部品グループ数分）繰り返し

2列目、5列目のインデックスは、同じ名称をもつ部品または部品グループが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称の部品が3つ存在する場合は、各部品のインデックスとして、0、1、2が入ります。

• このスクリプトでは タイプを指定すればグループ状態でも関連付けが可能です。
  部品で指定する場合は"0" 、部品グループで指定する場合は "1" を指定してください。


setnamesについて

上記のsetnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートのセット名
2列目 テンプレートのセットインデックス
3列目 テンプレートのセットタイプ（"part","face","edge","vertex"）
4列目 テンプレートを適用するCADモデルのセット名
5列目 テンプレートを適用するCADモデルのセットインデックス
6列目 テンプレートを適用するCADモデルのセットタイプ（"part","face","edge","vertex"）
以下、セット数分繰り返し

2列目、5列目のインデックスは、同じ名称をもつセットが複数存在する場合に使用されます。

• 複数存在しない場合は、0が入ります。

• 複数存在する場合は、0以降の数が入ります。
  たとえば、同じ名称のセットが3つ存在する場合は、各セットのインデックスとして、0、1、2が入ります。
  3列目、6列目のセットタイプは "Part" 、"Face"、 "Edge"、 "Vertex" のいずれかを指定してください。


equationnamesについて

上記のequationnamesで指定するテーブルは、次のフォーマットで記述します。

1列目 テンプレートの方程式名
2列目 テンプレートの方程式インデックス
3列目 テンプレートを適用するCADモデルの方程式名
4列目 テンプレートを適用するCADモデルの方程式インデックス
以下、方程式数分繰り返し

bool Model::IsCadLinkOpen

(

)

CADリンクが確立されている場合には、戻り値として True を取得します。

戻り値

CADリンクの接続の有無

bool Model::IsPartSuppressed

(

Variant &

part

)

部品の抑制状態を取得します。

戻り値

部品が抑制状態か否か

bool Model::IsUpdatedModelAvailable

(

)

モデルの更新が可能な状態であれば、戻り値として True を取得します。

戻り値

モデルの更新の可否

bool Model::IsValid

(

)

オブジェクトが有効であるとき、戻り値として True を取得します。

戻り値

Model オブジェクトの有効・無効

double Model::MeasureDistance	(	String &	fromType,
		Variant &	fromID,
		String &	toType,
		Variant &	toID
	)

指定されたエンティティ間の距離を測定します。

引数

fromType	Edge : 辺 Vertex : 頂点 Face : 面
fromID	頂点ID、エッジID、面ID
toType	Edge : 辺 Vertex : 頂点 Face : 面
toID	頂点ID、エッジID、面ID

戻り値

距離

double Model::MeasureDistanceFrom	(	double	x,
		double	y,
		double	z,
		String &	toType,
		Variant &	toID
	)

指定された座標（x, y, z）とエンティティ間の距離を測定します。

引数

x	X座標
y	Y座標
z	Z座標
toType	Edge : 辺 Vertex : 頂点 Face : 面
toID	頂点ID、エッジID、面ID

戻り値

距離

double Model::MeasureDistanceFromPoint	(	Point *	p,
		String &	toType,
		Variant &	toID
	)

指定された Point オブジェクトとエンティティ間の距離を測定します。

引数

p	Point オブジェクト
toType	Edge : 辺 Vertex : 頂点 Face : 面
toID	頂点ID、エッジID、面ID

戻り値

距離

double Model::MeasurePointVertexAngle	(	double	x,
		double	y,
		double	z,
		Variant &	fromID,
		Variant &	toID
	)

指定された中心点と2点からなる角の角度を測定します。

引数

x	中心点のX座標
y	中心点のY座標
z	中心点のZ座標
fromID	頂点ID
toID	頂点ID

戻り値

角度

double Model::MeasureVertexAngle	(	Variant &	fromID,
		Variant &	centerID,
		Variant &	toID
	)

指定された3点からなる角の角度を測定します。

引数

fromID	頂点ID
centerID	頂点ID
toID	頂点ID

戻り値

角度

int Model::NumParts

(

)

部品の数を整数で取得します。

戻り値

部品の数

int Model::NumStudies

(

)

モデル内のスタディの数を整数で取得します。

戻り値

モデル内のスタディの数

void Model::RemoveEquation

(

Variant &

indexOrName

)

パラメトリック方程式を削除します。

引数

indexOrName

パラメトリック方程式の名称またはインデックス

void Model::ReplaceCadModelFromFile

(

String &

filepath

)

既存のモデルをCADファイルのモデルに置き換えます。

引数

filepath

更新されたCADファイルのファイルパス

void Model::RestoreCadLinkWithFilePath

(

String &

filepath

)

指定されたパスのCADモデルとのリンクを確立します。

引数

filepath

ファイルのパス

void Model::RunSelectStudies

(

String array &

studylist

)

非推奨:

選択したスタディの逐次計算を実行します。

引数

studylist

解析実行するスタディインデックス

void Model::SetColor	(	Variant &	var,
		String &	color
	)

指定された名称またはIDをもつ部品の色を設定します。

引数

var	部品の名称またはID
color	部品の色

色の指定には次の方法があります。

• #RGB : R,G,Bそれぞれ16進数1桁
• #RRGGBB : R,G,Bそれぞれ16進数2桁
• black, redなど : カラーネームによる指定

void Model::SetDescription

(

String &

description

)

モデルの説明を追加します。

引数

description

説明

void Model::SetGroupVisibility	(	Variant &	var,
		bool	visibility
	)

部品グループの表示または非表示を切り替えます。

引数

var	部品グループの名称またはインデックス
visibility	True=1 : 表示 False=0 : 非表示

• この関数でのインデックスとは、［プロジェクトマネージャ］ツリー上での表示順のことです。 インデックスは、0から順に割り振られています。

void Model::SetModelCentering

(

ModelCentering *

centering

)

ModelCentering オブジェクトを指定して、モデルセンタリングを実行します。

引数

ModelCentering

オブジェクト

void Model::SetName

(

String &

name

)

モデルの名称を設定します。

引数

name

モデルの名称

void Model::SetPartName	(	Variant &	var,
		String &	name
	)

部品の名称を設定します。

引数

var	部品のID または名称
name	部品に与える名称

JMAG-Designerのメニューバーから[表示]> [ID情報] > [部品ID]を選択すると、部品IDを表示することができます。

void Model::SetStudyOrder	(	Variant &	val,
		int	position
	)

モデル内のスタディの順番を変更します。

引数

val	モデルの名称またはID
position	スタディの位置

void Model::SetTransparency	(	Variant &	var,
		double	trans
	)

部品の透明度を設定します。

引数

var	部品の名称またはID
trans	透明度 （0〜1）

void Model::SetUnitCollection

(

Variant &

var

)

指定した名称またはIDをもつ単位系を、モデルに適用します。

引数

var

単位名またはID

void Model::SetVisibility	(	Variant &	var,
		bool	visibility
	)

部品の表示または非表示を切り替えます。

引数

var	部品の名称またはID
visibility	True=1 : 表示 False=0 : 非表示

void Model::SuppressPart	(	Variant &	part,
		int	state
	)

部品の抑制を設定します。

引数

part	部品の名称またはID
state	True=1 : 部品を抑制します False=0 : 部品の抑制を解除します

Model * Model::UpdateCadModel

(

bool

copyStudies = true

)

CADモデルを更新します。

引数

copyStudies

True=1 : 新しいモデルにスタディをコピーする False=0 : 新しいモデルにスタディをコピーしない

戻り値

Model オブジェクト

Model * Model::UpdateCadModelFromFile	(	String &	filepath,
		bool	copyStudies = true
	)

ファイルからCADモデルを更新します。

引数

filepath	更新されたCADファイルのファイルパス
copyStudies	True=1 : 新しいモデルにスタディをコピーする False=0 : 新しいモデルにスタディをコピーしない

戻り値

Model オブジェクト

void Model::WriteModelOutlineJsonFile	(	String &	filename,
		int	divisions
	)

これは内部関数であるため、正式にサポートしていません。

非推奨:
