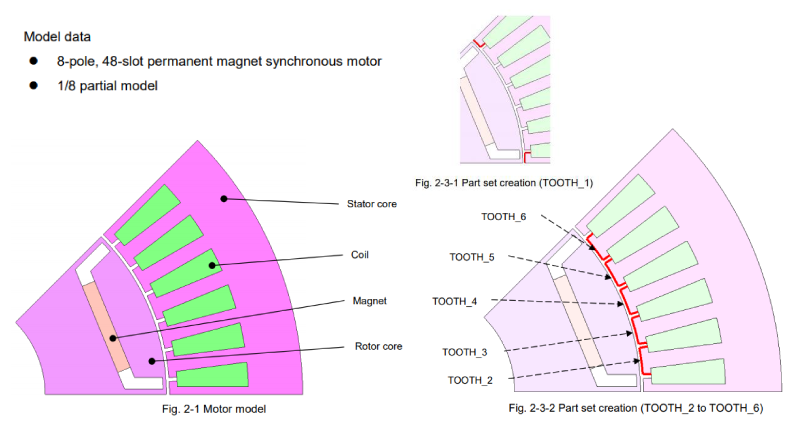

JMAG Model
- 8極48スロット電動モータ、1/8周期
MASTA Model
- EVドライブトレインモデル 48ステータティース

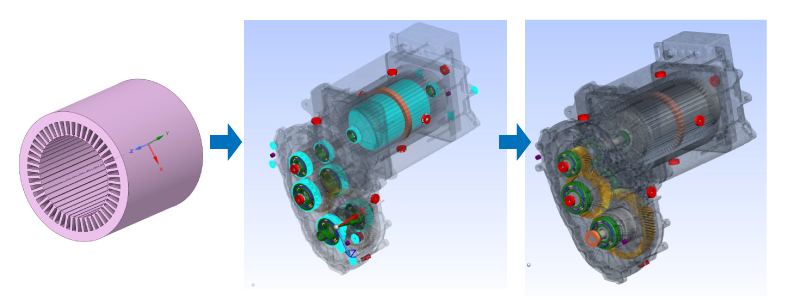

ステータハウジングと一緒にティースメッシュ（サードパーティツールで作成）をインポートし、ギヤ・シャフト・ベアリングなど減速機システムに接続
JMAG Data

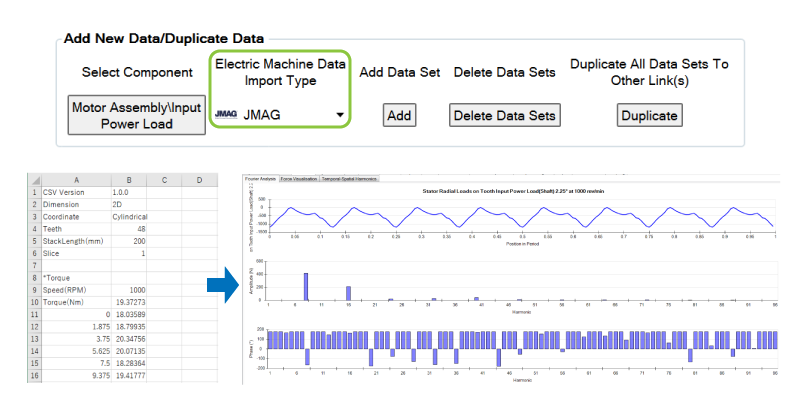

- JMAGインターフェースで起振力となるトルク脈動、力と周波性特性をインポート
Excitation Analysis

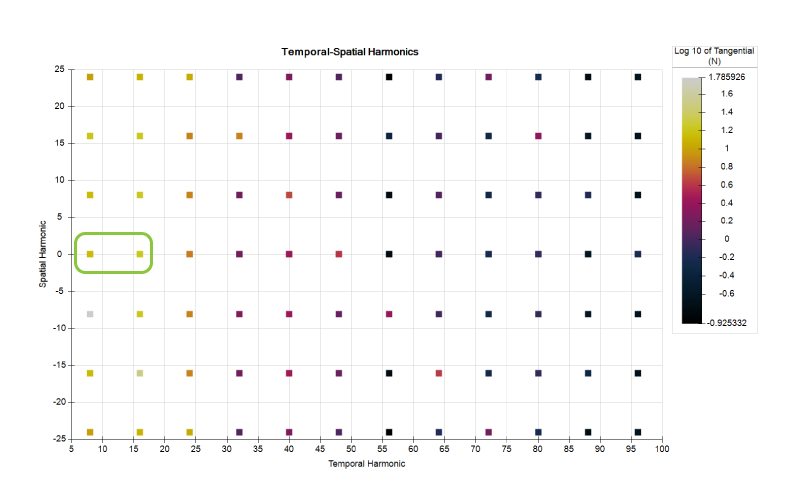

- 接線力のSpatial(空間)モード0（ステータ周りの一方向にかかる全ての力）は、低い次数8と16で高い値を示しています
- これらは、モータケースのねじれや傾きモードを励起する可能性があります
NVH Response
- 放射音の原因となるTemporal（時間）～Spatial（空間）調波解析で固有モードを解析

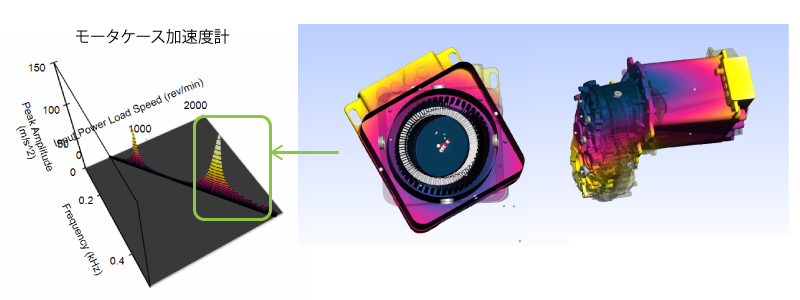

- 最高2000rpmの速度範囲で16次の接線力によるモータケース加速度計の高い応答。0.35kHzで高い応答が発生します（次数16に対応した1313rpmで発生）
- 接線方向のステータティースの力の空間モード0によって励起される0.35kHzでのモータケースの傾き/回転モード
Acceleration, Magnitude X-Y-Z, At Gbx acc 8: Inner, From Input Power Load, Stator Tooth Tangential Loads,16th hamonic, Order 16
Damping=0.02

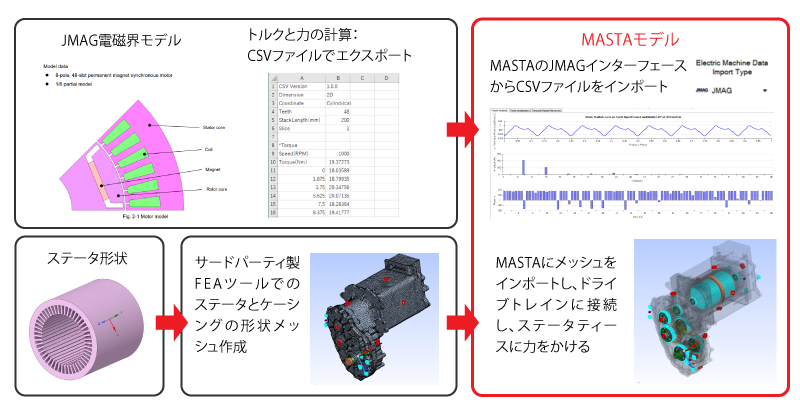

Summary:Model Preparation

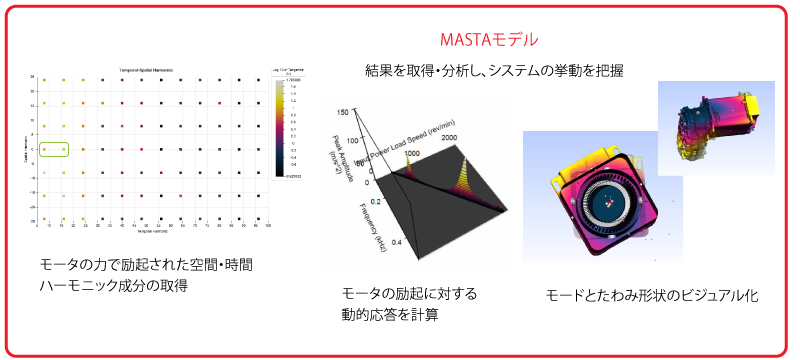

Summary:Analysis & Results
