概要
希土類磁石の価格高騰を受けて、産業用などで永久磁石を使用しないシンクロナスリラクタンスモータが注目されています。シンクロナスリラクタンスモータは永久磁石や2次導体を使用しないため、安価で高効率化が期待できる可変速モータです。広範囲で駆動するモータの特性を把握するためには、モータ設計および制御設計を行う上で効率マップを作成します。
モータの電圧方程式、トルク式からトルク、電圧、電流を計算し効率を推定することができますが、鉄損の見積もりや鉄心の非線形磁化特性の考慮が難しいという問題があります。FEAを用いたシミュレーションによって、鉄損や非線形磁化特性の影響を考慮して容易に効率マップを得ることができます。

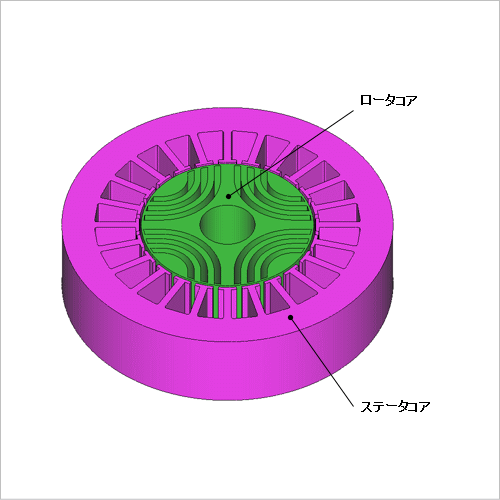

ここでは、シンクロナスリラクタンスモータの効率マップを作成し、各動作点の損失割合を評価しています。
モータの電圧方程式、トルク式からトルク、電圧、電流を計算し効率を推定することができますが、鉄損の見積もりや鉄心の非線形磁化特性の考慮が難しいという問題があります。FEAを用いたシミュレーションによって、鉄損や非線形磁化特性の影響を考慮して容易に効率マップを得ることができます。
ここでは、シンクロナスリラクタンスモータの効率マップを作成し、各動作点の損失割合を評価しています。
効率マップ、力率マップ

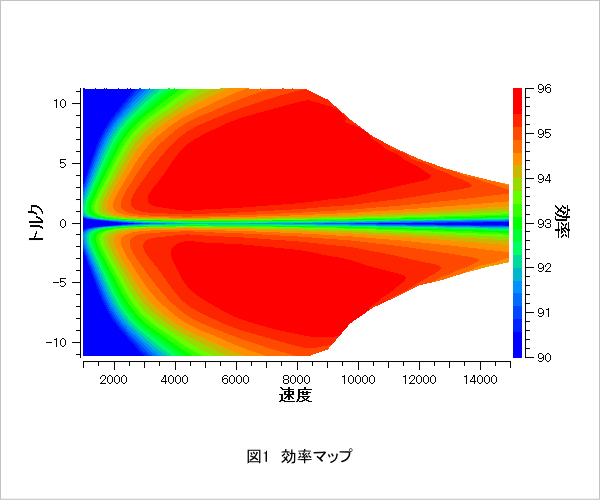

効率マップを図1、力率マップを図2に示します。
図1より、力行と回生の効率を把握することができます。
図2より、このモータは力率が0.7以下で、特に高トルクの領域と低トルクの領域の力率が低いことが分かります。
各動作点の損失割合
低速高負荷時、低速中負荷時、中速中負荷時、高速低負荷時それぞれの損失割合を表した円グラフ（パイチャート）を図3に示します。
銅損は負荷に応じて小さくなります。ステータコア、ロータコアの損失は回転数に応じて増加しており、特に渦電流損失が増えていることがわかります。
銅損は負荷に応じて小さくなります。ステータコア、ロータコアの損失は回転数に応じて増加しており、特に渦電流損失が増えていることがわかります。
