MATLABのバージョンR2021a以降でご利用いただけます。
特徴、主な用途
スクエア。大型機器の動力用

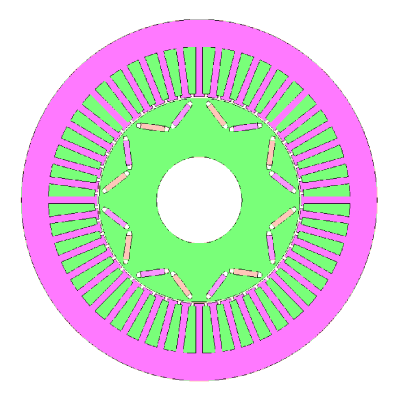

JMAG-Expressによる形状表示
形状
型名
100k_S_D_IV
型式
PMSM
出力
100(kW)
電源
DC350(V)/400(A)
極数
8
スロット数
48
相数
3
ロータ
IPM
ステータ外径
250(mm)
ステータ内径
143(mm)
ステータ
分布巻
巻数
2
積厚
259(mm)
磁石
ネオジ焼結
慣性モーメント
7.24e-2(kg･m^2)
重量
99.76(kg)
最大電流値
283(Apeak)
| 型名 | 100k_S_D_IV |
|---|---|
| 型式 | PMSM |
| 出力 | 100(kW) |
| 電源 | DC350(V)/400(A) |
| 極数 | 8 |
| スロット数 | 48 |
| 相数 | 3 |
| ロータ | IPM |
| ステータ外径 | 250(mm) |
| ステータ内径 | 143(mm) |
| ステータ | 分布巻 |
| 巻数 | 2 |
| 積厚 | 259(mm) |
| 磁石 | ネオジ焼結 |
| 慣性モーメント | 7.24e-2(kg･m^2) |
| 重量 | 99.76(kg) |
| 最大電流値 | 283(Apeak) |
