[SBOML-001] ∇-IPM 極数・スロット数の選定

サインイン するとデータがダウンロードできます
ユーザー名とパスワードを入力してサインインしてください。


サインイン
JMAG WEBサイトの認証IDに関して JMAG WEBサイト アカウント別アクセス一覧

[Designerデータ]はJMAG-Designer Ver.25.1 以降でご利用いただけます

特徴、主な用途

  • 異なるモータタイプ、極数、スロット数、体格に対して設計要件の達成度を評価し、設計案の選択肢をデータで絞り込んでいく使い方になります。
  • 事前に検討する機種に対して代理モデルを複数準備しておくことで設計初期段階での検討範囲を広げることができます。
  • JMAG-SBOでは複数の代理モデルに対して同じ条件で最適化を行い、設計要件の達成度を評価します。

モデル図

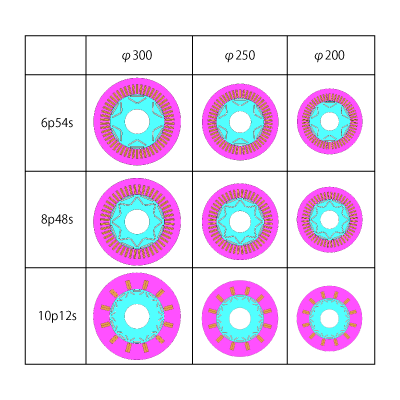

IPM V字 8極48スロットの代理モデル
e-Axle用∇形IPMモータ
異なる極・スロット数コンビネーション、体格のモデルを比較する。

  • 極・スロット数(6p54s, 8p48s, 10p12s)
  • 外径(200, 250, 300mm)

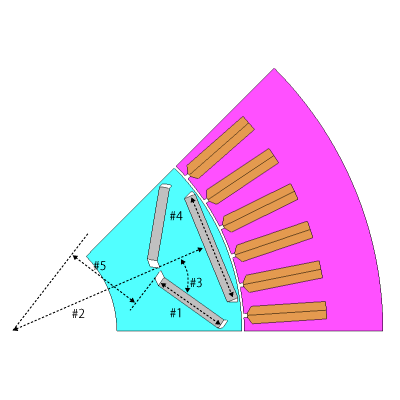

設計変数

設計変数
HEIGHT (150-300)mm
NUM_TURNS 4,5,6
#1 MAG2_MAJOR_D *
#2 MAG_ORIGIN_DISTANCE *
#3 MAG_2_V_AMGLE *
#4 MAG_MAJOR_D *
#5 ODISTANCE_2 *
* モデルに依存

代理モデル

学習データ数

代理モデルの作成に使用した学習データ数は各モデル50,000ケース

代理モデルの精度:決定係数R2

6p54s 8p48s 10p12s
Φ200 Φ250 Φ300 Φ200 Φ250 Φ300 Φ200 Φ250 Φ300
磁石体積 MagnetVolume 0.9999 0.9999 0.9999 0.9997 0.9999 0.9999 0.9999 0.9999 0.9999
最大出力 MaxOutputPower_High 0.9958 0.9966 0.9972 0.9957 0.9969 0.9967 0.9948 0.9958 0.9965
MaxOutputPower_Middle 0.9975 0.9979 0.9972 0.9973 0.9967 0.9965 0.9967 0.9967 0.9966
MaxOutputPower_Low 0.9947 0.9959 0.9947 0.9961 0.9969 0.9966 0.9965 0.9965 0.9967
最大トルク MaxTorque_High 0.9979 0.9984 0.9982 0.9974 0.9982 0.9977 0.9975 0.9975 0.9981
MaxTorque_Middle 0.9982 0.9985 0.9984 0.9975 0.9982 0.9976 0.9975 0.9975 0.9977
MaxTorque_Low 0.998 0.9986 0.9984 0.9972 0.9981 0.9975 0.9972 0.9972 0.9971
電流密度 CurrentDensity (MaxTorq) 0.9999 0.9978 0.9999 0.9931 0.9999 0.9999 0.9999 0.9999 0.9999
応力 MisesStress 0.7285 0.8442 0.904 0.6149 0.7916 0.8834 0.7992 0.7992 0.8828

代理モデルの精度:実際の値と予測値 (6p54s 200mm)

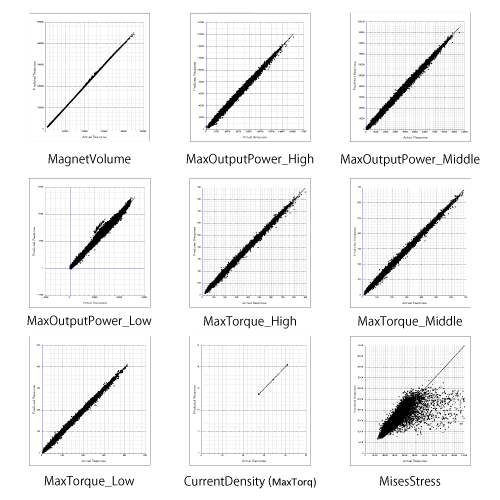

代理モデルの精度:実際の値と予測値 (6p54s 200mm)

代理モデルの精度:実際の値と予測値 (6p54s 250mm)

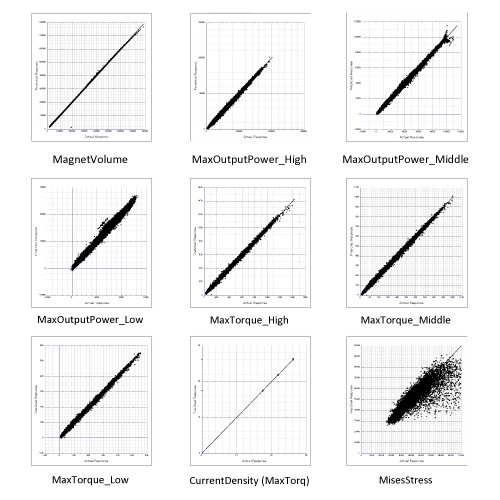

代理モデルの精度:実際の値と予測値 (6p54s 250mm)

代理モデルの精度:実際の値と予測値 (6p54s 300mm)

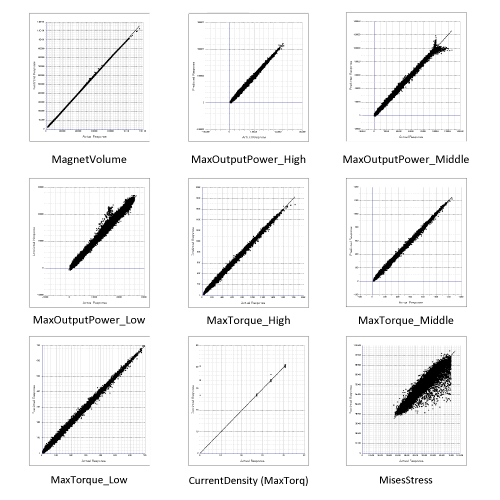

代理モデルの精度:実際の値と予測値 (6p54s 300mm)

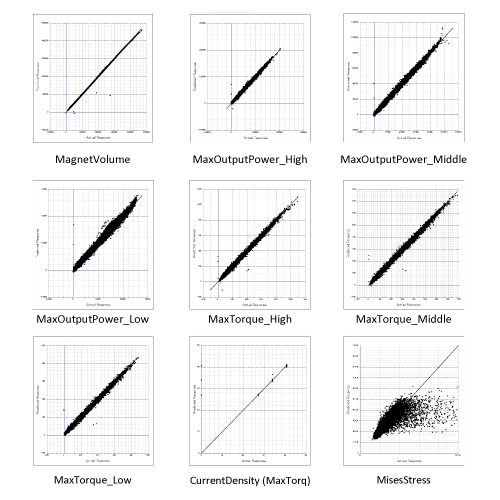

代理モデルの精度:実際の値と予測値 (8p48s 200mm)

代理モデルの精度:実際の値と予測値 (8p48s 200mm)

代理モデルの精度:実際の値と予測値 (8p48s 250mm)

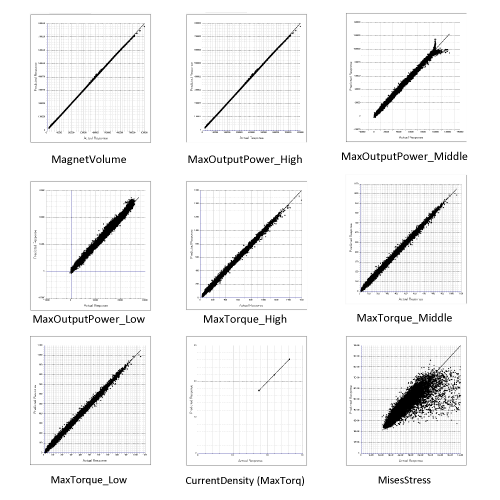

代理モデルの精度:実際の値と予測値 (8p48s 250mm)

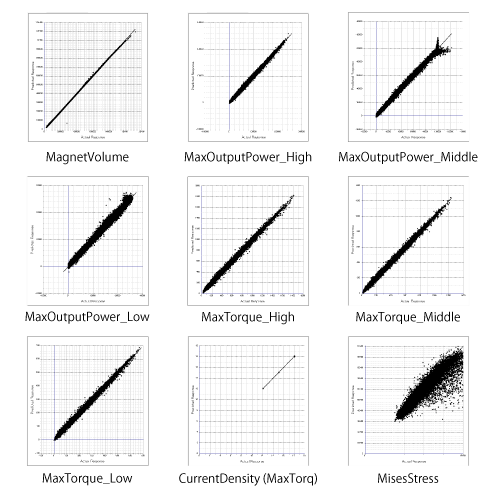

代理モデルの精度:実際の値と予測値 (8p48s 300mm)

代理モデルの精度:実際の値と予測値 (8p48s 300mm)

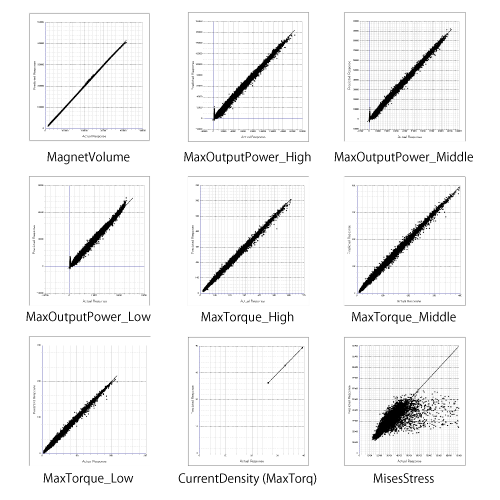

代理モデルの精度:実際の値と予測値 (10p12s 200mm)

代理モデルの精度:実際の値と予測値 (10p12s 200mm)

代理モデルの精度:実際の値と予測値 (10p12s 250mm)

代理モデルの精度:実際の値と予測値 (10p12s 250mm)

代理モデルの精度:実際の値と予測値 (10p12s 300mm)

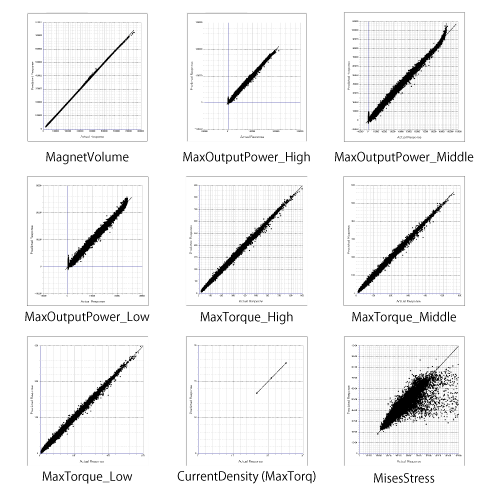

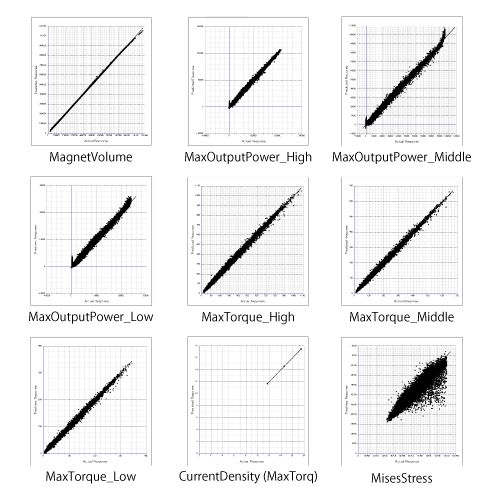

代理モデルの精度:実際の値と予測値 (10p12s 300mm)

目的関数、制約条件の設定例

目的関数

最大トルク MaxTorque_High 最大化
磁石体積 MagnetVolume 最小化

制約条件

最大トルク MaxTorque_High >= 300 Nm
最高回転数 MaxSpeed_High >= 10,000 rpm
素線電流密度 CurrentDensity (MaxTorq) <= 25 A/mm2
最大ミーゼス応力(10,000 rpm) MisesStress <= 300MPa

結果

外径250mmのモデルは制約を満たす実行可能解が見つかった。その中でトルクが大きく、磁石体積を小さい設計案として、8極48スロットのモデルが有力であると判断できる。
一方、外径200mmの3モデルは最大トルクが300Nmに達しなかったため、外径300mmの3モデルは最大ミーゼス応力が許容値300MPaを越えたため、実行可能解が見つからなかった。

結果
