[RTML-037] IM 連続定格 1(kW)

サインイン するとデータがダウンロードできます
Remember me
サインイン
新規会員登録(無料) JMAG WEBサイトの認証IDに関して

MATLABのバージョンR2021a以降でご利用いただけます。

特徴、主な用途

スクエア。小型エアコンコンプレッサなどの動力用。

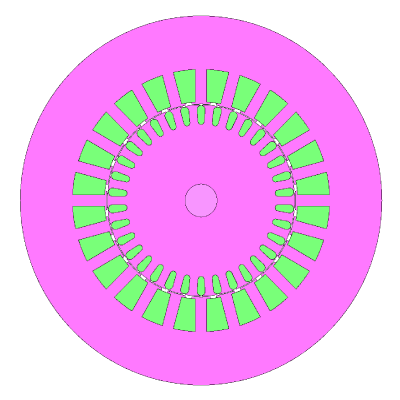

JMAG-Expressによる形状表示

JMAG-Expressによる形状表示

形状

型名 1k_S_D_IM
型式 IM
出力 1(kW)
電源 DC100(V)/5(A)
極数 4
スロット数 24
相数 3
ステータ外径 134(mm)
ステータ内径 70(mm)
ステータ 分布巻
巻数 66
積厚 42(mm)
慣性モーメント 7.745e-04(kg・m^2)
重量 5.6(kg)

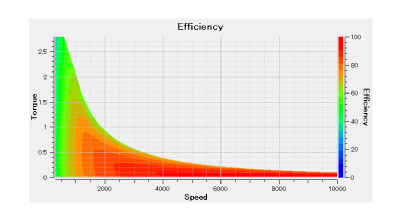

JMAG-Designer Ver.22.1による結果

JMAG-Designer Ver.22.1による結果

JMAG-Designer Ver.22.1による効率マップ算出条件

・モータ制御

上限回転数 10000(r/min)
制御方法 最大出力(MP)

・インバータ定格

最大電圧 100(V)
最大電流 5(Apeak)
効率 運転範囲
90%以上 9.0(%)
80%以上 34.0(%)
70%以上 57.3(%)
60%以上 75.0(%)
50%以上 86.3(%)

※鉄損を考慮しています。
