[RTML-010] PMSM/IPM 連続定格 1(kW) 3相

サインイン するとデータがダウンロードできます

サインイン
新規会員登録(無料) JMAG WEBサイトの認証IDに関して

MATLABのバージョンR2021a以降でご利用いただけます。

特徴、主な用途

薄型。小型エアコンコンプレッサなどの動力用

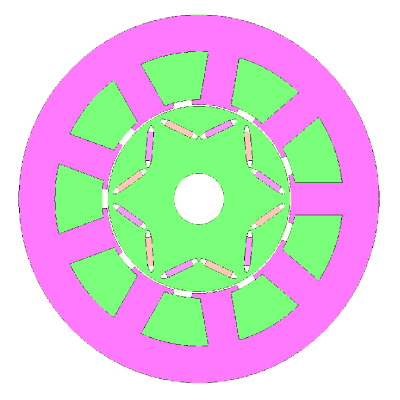

JMAG-Expressによる形状表示

JMAG-Expressによる形状表示

形状

型名 1k_D_C_IV
型式 PMSM
出力 1(kW)
電源 DC100(V)/20(A)
極数 6
スロット数 9
相数 3
ロータ IPM
ステータ外径 115(mm)
ステータ内径 59(mm)
ステータ 集中巻
巻数 33
積厚 27(mm)
磁石 ネオジ焼結
慣性モーメント 1.80e-4(kg·m^2)
重量 2.37(kg)
最大電流値 28.3(Apeak)

JMAG-Designerの計算結果

平均トルク 3.6(N·m)
Ld 1.47(mH)
Lq 2.22(mH)
自己インダクタンス 1.21(mH)
トルク定数 0.128(N·m/A)

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewerによる効率マップ算出条件

・モータ制御

上限回転数 6000(r/min)
制御方法 最大出力(MP)

・インバータ定格

最大電圧 100(V)
最大電流 28.3(Apeak)
効率 運転範囲
90%以上 0.0(%)
80%以上 21.9(%)
70%以上 40.6(%)
60%以上 56.1(%)
50%以上 67.6(%)

※鉄損を考慮しています。
