[RTML-014] PMSM/IPM 連続定格 10(kW) 3相

サインイン するとデータがダウンロードできます

サインイン
新規会員登録(無料) JMAG WEBサイトの認証IDに関して

MATLABのバージョンR2021a以降でご利用いただけます。

特徴、主な用途

高効率。スクエア。中型機器の動力用

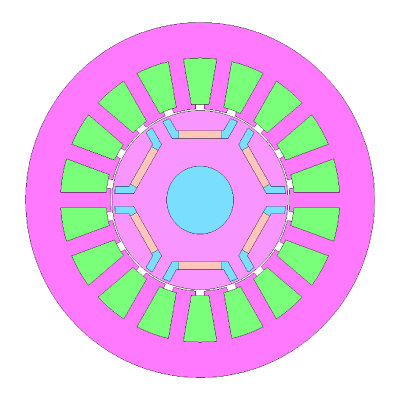

JMAG-Expressによる形状表示

JMAG-Expressによる形状表示

形状

型名 10k_S_D_I-
型式 PMSM
出力 10(kW)
電源 DC240(V)/60(A)
極数 6
スロット数 18
相数 3
ロータ IPM
ステータ外径 115(mm)
ステータ内径 59(mm)
ステータ 分布巻
巻数 12
積厚 120(mm)
磁石 ネオジ焼結
慣性モーメント 8.85e-4(kg·m^2)
重量 9.92(kg)
最大電流値 84.8(Apeak)

JMAG-Designerの計算結果

平均トルク 23(N·m)
Ld 0.69(mH)
Lq 1.31(mH)
自己インダクタンス 0.73(mH)
トルク定数 0.269(N·m/A)

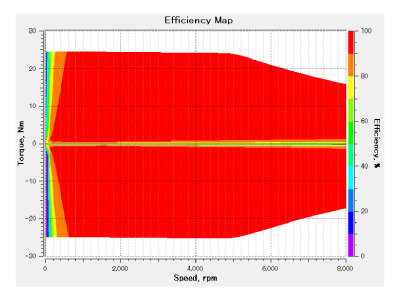

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewerによる効率マップ算出条件

・モータ制御

上限回転数 8000(r/min)
制御方法 最大出力(MP)

・インバータ定格

最大電圧 240(V)
最大電流 84.8(Apeak)
効率 運転範囲
90%以上 91.2(%)
80%以上 95.7(%)
70%以上 97.1(%)
60%以上 97.8(%)
50%以上 98.2(%)

※鉄損を考慮しています。
