[RTML-031] PMSM/IPM 連続定格 100(kW)

するとデータがダウンロードできます

RTTファイル Simulinkサンプル回路

MATLABのバージョンR2019a以降でご利用いただけます。

特徴、主な用途

薄型。 大型機器の動力用

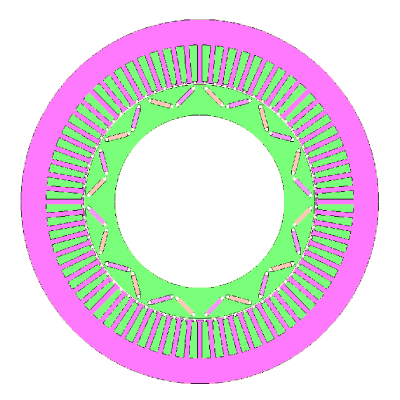

JMAG-Expressによる形状表示

JMAG-Expressによる形状表示

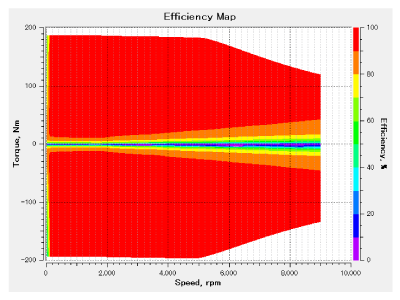

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewer Type3 による結果

形状

型名 100k_D_D_IV
型式 PMSM
出力 100(kW)
電源 DC500(V)/400(A)
極数 12
スロット数 72
相数 3
ロータ IPM
ステータ外径 400(mm)
ステータ内径 260(mm)
ステータ 分布巻
巻数 3
積厚 63(mm)
磁石 ネオジ焼結
慣性モーメント 1.40e-1(kg·m^2)
重量 61.84(kg)
最大電流値 283(Apeak)

JMAG-Designerの計算結果

平均トルク(N·m) 177(N·m)
Ld 0.20(mH)
Lq 0.37(mH)
自己インダクタンス 0.18(mH)
トルク定数 0.626(N·m/A)

JMAG-RT Viewerによる効率マップ算出条件
モータ制御

上限回転数 9000(r/min)
制御方法 最大出力(MP)

インバータ定格

最大電圧 500(V)
最大電流 283(Apeak)
効率 運転範囲
90%以上 85.5(%)
80%以上 93.3(%)
70%以上 95.9(%)
60%以上 97.4(%)
50%以上 98.2(%)

※鉄損を考慮しています。

RTTファイルの注意点

JMAG-RTモデルライブラリをご利用されるに際し、以下の利用規約をよくお読みいただき、ご同意の上ご利用下さるようお願い申し上げます。
