[RTML-033] PMSM/SPM 連続定格 100(kW) 3相

サインイン するとデータがダウンロードできます

サインイン
新規会員登録(無料) JMAG WEBサイトの認証IDに関して

MATLABのバージョンR2021a以降でご利用いただけます。

特徴、主な用途

薄型。大型機器の動力用

JMAG-Expressによる形状表示

JMAG-Expressによる形状表示

形状

型名 100k_D_D_S
型式 PMSM
出力 100(kW)
電源 DC500(V)/400(A)
極数 12
スロット数 72
相数 3
ロータ SPM
ステータ外径 400(mm)
ステータ内径 260(mm)
ステータ 分布巻
巻数 3
積厚 51(mm)
磁石 ネオジ焼結
慣性モーメント 1.66e-1(kg·m^2)
重量 64.09(kg)
最大電流値 283(Apeak)

JMAG-Designerの計算結果

平均トルク 176(N·m)
Ld 0.10(mH)
Lq 0.12(mH)
自己インダクタンス 0.09(mH)
トルク定数 0.623(N·m/A)

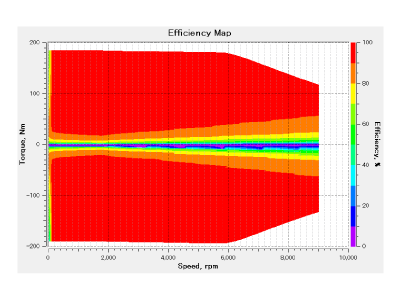

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewer Type3 による結果

JMAG-RT Viewerによる効率マップ算出条件

・モータ制御

上限回転数 9000(r/min)
制御方法 最大出力(MP)

・インバータ定格

最大電圧 500(V)
最大電流 283(Apeak)
効率 運転範囲
90%以上 80.1(%)
80%以上 91.0(%)
70%以上 94.8(%)
60%以上 96.8(%)
50%以上 98.0(%)

※鉄損を考慮しています。
